Lieu d'origine:
La Chine
Nom de marque:
DONJOY
Certification:
CE,3A,FDA
Numéro de modèle:
NO.CDF100Q2
contactez-nous

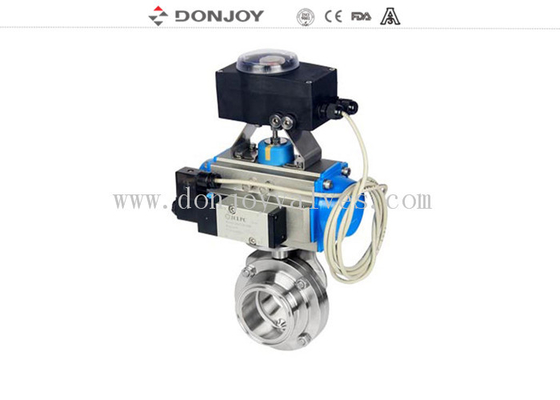

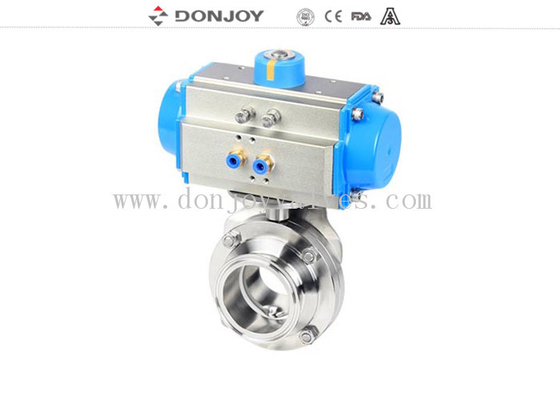

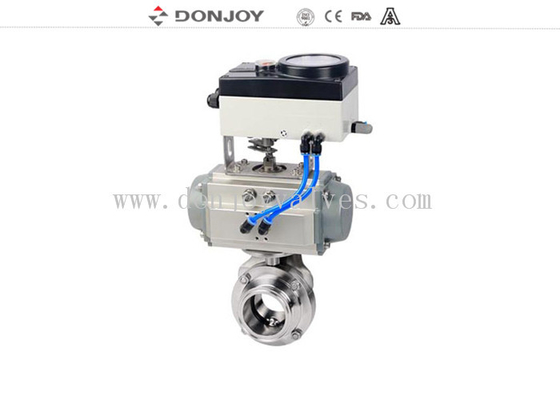

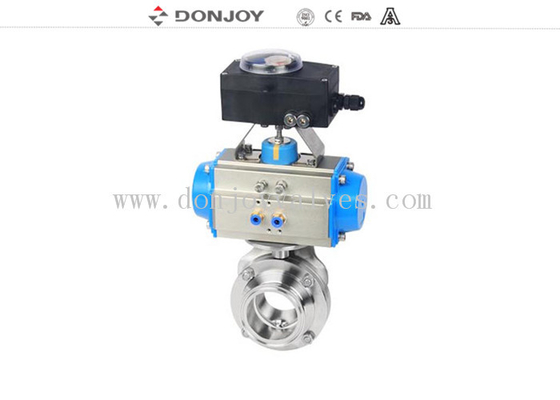

Vannes papillon pneumatiques sanitaires 10" avec l'acier inoxydable de double déclencheur en aluminium temporaire 304 316L
Caractéristiques
Nom de produit : |
10" sanitaire vannes papillon pneumatiques avec l'acier inoxydable de double déclencheur en aluminium temporaire 304 316L |
Matériel de corps de valve : |
SS304/316L |
Matériel de joint : |
EPDM (norme) FPM/SILICON/NBR, FDA177.2600 |
Max Working Pressure : |
10Bar |
La température de Max.Working : |
120 degrés C |
Taille disponible : |
DN10-DN300, 1/2 » - 12" |
Connexion disponible : |
Bride/soudure/fil/bride/connexion spéciale |
Norme disponible : |
3A/DIN/SMS/RJT/ISO/IDF |
Fonctionné : |
Pneumatique |
Contrôle : |
Contrôle/capteur de position intelligents du positionneur de valve/C-TOP |
Certificat : |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, OIN |
Champ d'application : |
Laiterie, nourriture, boisson, pharmacie, cosmétique, etc. |
Détails de empaquetage : |
Emballage pélliculé pour chaque valve. En dehors de l'emballage sont le carton ou caisses de contreplaqué. Ou selon la demande des clients. |
Détails de la livraison : |
Habituellement d'ici 20 jours après réception de l'acompte de T/T. |
Données
Date d'actionneur pneumatique
Tableau à double effet de couple d'actionneur pneumatique | |||||
Taille | Couple (N.M) | Recommandez la taille de valve | |||
Vanne papillon | Robinet à tournant sphérique | robinet à tournant sphérique de 3 manières | Valve industrielle | ||
DJ052 | 21 |
DN10-DN50, 0,5" - 2" |
DN10-DN32, 0,5" - 1,25 » |
N/M | N/M |
DJ063 | 37 |
DN65-DN80, 2,5" - 3,5" |
DN40-DN50, 1,5" - 2" |
DN25-DN32, 1" - 1,25 » |
DN25,1 » |
DJ075 | 59 | DN100,4 » | 2,5" |
DN40-DN50, 1,5" - 2" |
DN32-DN40, 1,25 » - 1,5" |
DJ083 | 74 |
DN125-DN150, 5" - 6" |
DN65,3 » | DN65,2.5 » | DN50,2 » |
DJ092 | 114 | DN200,8 » | DN80 | 3" | DN65,2.5 » |
DJ105 | 170 |
DN250-DN300, 10" - 12" |
DN100,4 » | DN80 | DN80,3 » |
DJ125 | 292 | N/M | DN125,5 » | DN100,4 » | DN100,4 » |
DJ140 | 439 | N/M | DN150,6 » | N/M | DN150,6 » |
DJ160 | 669 | N/M | DN200,8 » | N/M | DN200,8 » |
Tableau à simple effet de couple d'actionneur pneumatique | |||||
Taille | Couple (N.M) | Recommandez la taille de valve | |||
Vanne papillon | Robinet à tournant sphérique | robinet à tournant sphérique de 3 manières | Valve industrielle | ||
DJ052-S | 12.5-8.5 |
DN10-DN32, 0,5" - 1,25 » |
DN10-DN15, 0,5" - 0,75" |
N/M |
DN10-DN15, 0,5" - 0,75" |
DJ063-S | 21.2-13.7 |
DN40-DN50, 1,5" - 2" |
DN25,1 »
|
DN25,1 » | DN25,1 » |
DJ075-S | 292.2-21.2 | DN65,2.5 » - 3" | DN32,1.25 » |
DN32,1.25 »
|
DN32-1.25 » |
DJ083-S | 46.5-31.6 | DN80,3.5 » | DN401.5 » | DN40,1.5 » | DN40,1.5 » |
DJ092-S | 69.3-46.7 | DN100,4 » | DN50,2 » | DN50,2 » | DN50,2 » |
DJ105-S | 99-63 |
DN200-DN250
|
DN65,2.5 » | N/M | DN65,2.5 » |
DJ125-S | 159-105 | N/M | DN80,3 » | DN80,3 » | N/M |
DJ140-S | 260-172 | N/M | DN100,4 » | DN100,4 » | DN80,3 » |
DJ160-S | 422-279 | N/M | N/M | N/M | DN100,4 » |
Matériel
Le matériel lié à d'autres : AISI 316L/1,4404
Le matériel dans l'autre partie : AISI 304
Anneau de joint : EPDM FDA 177,2600
Finition de surface d'Inernal : ≤ 0.8μm de Ra
Finition extérieure externe : Commande numérique par ordinateur usinant très bien
Options
Garniture : NBR/MVQ/FPM
Actionneur pneumatique de la double action
Capteur de position inductif
C - tête de contrôle SUPÉRIEURE
Capteur de position
Type de connexion : SMS, RJT, DIN, 3A, etc. d'OIN, maintenu, soudée et fileté.
Sélection de poignée
Poignée à deux positions ;
poignée à trois positions ;
poignée de traction de quatre-position ;
poignée en plastique de multi-position ;
poignée d'acier inoxydable de multi-position ;
Détails de empaquetage
Emballage pélliculé pour chaque valve.
En dehors de l'emballage sont les caisses de carton ou de contreplaqué.
Ou selon la demande des clients.
Détails de la livraison
Habituellement d'ici 20 jours après réception de l'acompte de T/T.
