Soupape à diaphragme pneumatique combinée de soudure de Multiport

Soupape à diaphragme pneumatique combinée de soudure de Multiport

Soupape à diaphragme pneumatique de Multiport

Soupape à diaphragme pneumatique de soudure

Soupape à diaphragme DN80 pneumatique

Lieu d'origine:

La Chine

Nom de marque:

DONJOY

Certification:

CE,3A,FDA

Numéro de modèle:

GMP

contactez-nous

Demandez une citation
Détails de produit
Nom de produit:
Soupape à diaphragme de Multiport
Matériaux:
SS316L/1.4404
Taille:
1" - 3" DN25-DN80
Opération:
déclencheur d'acier inoxydable
Connexion:
Soudure
Garniture:
EPDM+PTFE
Direction de déclencheur:
Direction opposée
Conditions de paiement et d'expédition
Quantité de commande min
1
Prix
negotiation
Détails d'emballage
Boîte de carton
Conditions de paiement
T/T, LC, carte de crédit
Description de produit

DONJOY soudant la soupape à diaphragme combinée de Multiport avec FDA EPDM/PTFE

Caractéristiques

Nom de produit :

Soupape à diaphragme pneumatique sanitaire de solides solubles Multiport pour
industrie pharmaceutique

Matériel de corps de valve :

SS316L

Matériel de joint :

Morceaux adhésifs de la garniture simple PTFE+EPDM/Two de sillcone
PTFE+EPDM

Pression de MaxWorking :

Barre 10

La température de Max.Working :

130 degrés C

Disponible taille :

1" - 3" DN25-DN80

Disponible connexion :

Bride/soudure/fil/connexion spéciale

Disponible standard :

3A/BPE/DIN/ISO/IDF

Fonctionné :

Manuel, pneumatique

Disponible structure :

Directement, pièce en t, de type u, le fond de réservoir

Contrôle :

Contrôle/capteur de position intelligents du positionneur de valve/C-TOP

Certificat :

3A/54-02 (1580), PED/97/23/EC, FDA.177.2600

Champ d'application :

Laiterie, nourriture, boisson, pharmacie, cosmétique, etc.

Manuel d'instruction :

Chinois - bilingue anglais

Direction de port :

Selon la situation réelle


Description
Diverse configuration de soupape à diaphragme
1.      Valve de Didaphragm avec Pisitioner/contrôleur de processus (IL-TOP)
2.      Soupape à diaphragme avec le boîtier de commande (au dessus de la c)
3.      Régulateur de position de valve
4.      Module de capteur de position
5.      Poignée en plastique
6.      Poignée d'acier inoxydable
7.      Acutor en acier de Stianless
8.      Soupape à diaphragme électrique
9.      Acutor en plastique
10.    Corps : Moulage/pièce forgéee




Principes de fonctionnement

1. Le diaphragme fournir le joint de corps aussi bien que le joint de siège. Il n'y a aucun chemin à l'environnement extérieur, ainsi de lui approprié aux processus aseptiques

2. Quand la valve est fermée une protection de pression qui soutient le diaphragme se déplace vers le visage de scellage sur le corps. Quand la plaque de pression se déplace le diaphragme fléchit et est forcé vers le bas sur le secteur de siège au centre de se fermer de ce fait de corps du chemin d'écoulement à travers le corps.

3. La relation inter du corps à la plaque de pression empêche au-dessus de la compression du diaphragme

4. La valve peut être fonctionnement manuel et dessus de contrôle des opérations pneumatiques des vannes électromagnétiques



Cetificate de soupape à diaphragme

la résine 1.All synthétique et l'additif sont se conforment à la certification de FDA.

la composition 2.Material chimique, les propriétés physiques et le processus de fabrication sont documentés.

cohérence 3.3-a l'authentification

4.CE-PED/97/23/EC

5.EN 10204-3.1



Diaphragme de la valve

1. Le comprimé (adhésif) de diaphragme d'EPDM+PTFE ont la résistance chimique élevée, flexibity de forte stabilité et bon, longue durée, cachetage élevé, aucune dégénérescence de code, et non effectué par représentation de fluctuations de la température excellente, si c'est cycle thermique, cycle froid, ou système de désinfection de vapeur.

Sepcification : 1-3 », DN20-DN80

La température : - 20 à 120degree



2. EPDM+PTFE (sépare) qu'il peut réduit la tolérance de diaphragme et proling la durée de vie du diaphragme

Sepcification : 1-4 », DN20-DN100

La température : - 20 à 150degree



Le joint 3 simple (EPDM/SILICONE/FPM), le diaphragme en caoutchouc a inclus une couche d'une couche de fibre vulcanisée pour augmenter ses propriétés mécaniques, puis diaphragme dans la stabilité élevée de joint de hase de pression et de la température, renforçant la fibre durcissant dans le boulon d'acier inoxydable, afin d'assurer un meilleur lien en caoutchouc et en métal ensemble. Ainsi il convient pour l'usage dans l'environnement de vide.

Sepcification : 1-4 », DN20-DN100

La température : - 10 à 120degree



4. Mini type garniture de diaphragme (EPDM, SILICONE, FPM, EPDM+PTFE)

Sepcification : 1/4" - 3/4", DN6-DN15

La température : - 20 à 150degree



Préparation de surface :

mécanique 1.For poli : Ra<0.5μm intérieur, dehors : De 1-4 » sablant, 1" ci-dessous avec le miroir poli


Conbination de valve




VALVE DE GMP : Principalement utilisé dans la haute eau pure ou tout autre système de distribution de route verticale de tube de point d'eau, qui peut effectivement réduire la ligne deadleg de tuyau. un de la valve placée dans une position verticale l'exportation n'est un élevage pas bactérien ou une bouche croisée de processus témoin d'infection quand le vealve ouvert





VALVE DE SAP : Principalement utilisé dans un réseau de pipe-lines horizontal, la valve de centre serveur a placé dans une position horizontale, et maintient un certain angle à vidage automatique, puis le trou de passage au plus bas point de décharge de la voie d'eau de valve de centre serveur.

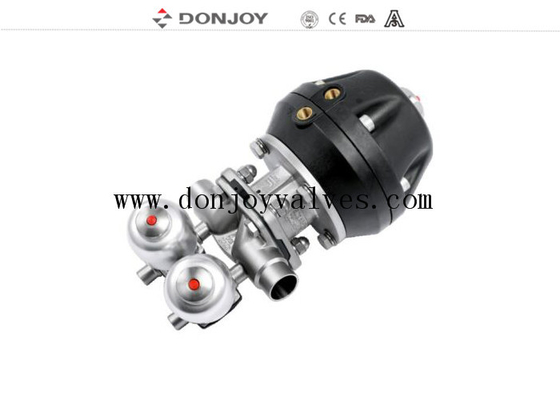

Soupape à diaphragme pneumatique combinée de soudure de Multiport 0

Opération :

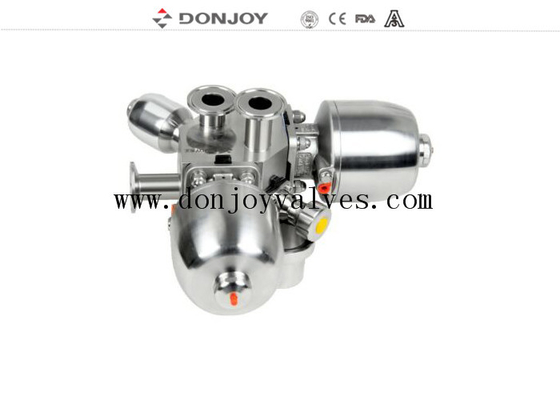

Soupape à diaphragme pneumatique combinée de soudure de Multiport 1

Étiquette : Valves de Donjoy, soupape à diaphragme, valve de BPE
