Lieu d'origine:
LA CHINE
Nom de marque:
DONJOY
Certification:
CE,3A,FDA
Numéro de modèle:
NO. ZZK
contactez-nous

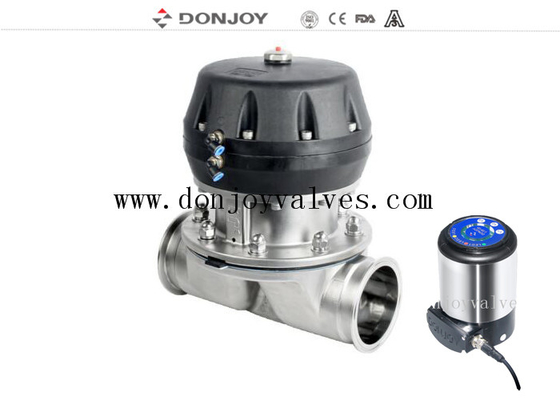

Valve proportionnelle de diaphragme sanitaire avec direct la liaison
Étiquette
Soupape à diaphragme sanitaire avec l'actionneur pneumatique en plastique
Soupape à diaphragme pneumatique multifonctionnelle
Soupape à diaphragme pneumatique de double cylindre d'emplacement
Caractéristiques
Nom de produit : |
Soupape à diaphragme pneumatique de membrane de corps de bâti de l'acier inoxydable SS316L |
Matériel de corps de valve : |
SS316L |
Matériel de joint : |
Garniture simple de sillcone |
Pression de MaxWorking : |
Barre 8 |
La température de Max.Working : |
150 degrés C |
Disponible taille : |
1" - 4", DN20-DN100 |
Disponible connexion : |
Bride/soudure/fil/connexion spéciale |
Disponible standard : |
3A/BPE/DIN/ISO/IDF |
|
Manuel, pneumatique |
Disponible structure : |
Directement, pièce en t, de type u, le fond de réservoir |
|
Contrôle/capteur de position intelligents du positionneur de valve/C-TOP |
Certificat : |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
Champ d'application : |
Laiterie, nourriture, boisson, pharmacie, cosmétique, etc. |
Corps de valve : |
Forge ou moulage |
Configuration : |
Flexible avec le divers siège de valve |
Diverse configuration de soupape à diaphragme
1. Valve de Didaphragm avec Pisitioner/contrôleur de processus (IL-TOP)
2. Soupape à diaphragme avec le boîtier de commande (au dessus de la c)
3. Régulateur de position de valve
4. Module de capteur de position
5. Poignée en plastique
6. Poignée d'acier inoxydable
7. Acutor en acier de Stianless
8. Soupape à diaphragme électrique
9. Acutor en plastique
10. Corps : Moulage/pièce forgéee
Corps de valve :
La forge du corps que le blanc est par un morceau de lingot d'acier inoxydable, dans le processus de forge, avec la pièce forgéee à hautes températures fournir, par le changement de forme de blanc d'extrusion, par la pièce forgéee après densité de corps plus haut, la structure est plus uniforme, aucun trou de sable et d'autres impuretés. Alors par le centre de traitement continuer l'assortiment de haute précision.
Le corps de moulage est fait par le modèle de solide de paraffine de moule, infitration de modèle de solide de paraffine dans en céramique, pour laisser la forme de surface de moule de cire de corps entier par couche d'en céramique fort. Moule de cire de fonte, puis dans la fonte de la solution d'acier inoxydable, après le coup de refroidissement outre de l'aspect du corps en céramique et vide est fait à uo. La taille de moulage est très précise, l'aspect extérieur est une lisse, propre et rangée.
Garniture de soupape à diaphragme
1. Silicone d'EPDM/
2.EPDM+PTFE Ahersive
3.EPDM/EPDM séparent
Cetificate de soupape à diaphragme
la résine 1.All synthétique et l'additif sont se conforment à la certification de FDA.
la composition 2.Material chimique, les propriétés physiques et le processus de fabrication sont documentés.
cohérence 3.3-a l'authentification
4.CE-PED/97/23/EC
5.EN 10204-3.1
Principes de fonctionnement
1. Le diaphragme fournir le joint de corps aussi bien que le joint de siège. Il n'y a aucun chemin à l'environnement extérieur, ainsi de lui approprié aux processus aseptiques
2. Quand la valve est fermée une protection de pression qui soutient le diaphragme se déplace vers le visage de scellage sur le corps. Quand la plaque de pression se déplace le diaphragme fléchit et est forcé vers le bas sur le secteur de siège au centre de se fermer de ce fait de corps du chemin d'écoulement à travers le corps.
3. La relation inter du corps à la plaque de pression empêche au-dessus de la compression du diaphragme
4. La valve peut être fonctionnement manuel et dessus de contrôle des opérations pneumatiques des vannes électromagnétiques
Applications :
Des soupapes à diaphragme, manuellement ou d'une manière pneumatique fonctionné, sont spécifiquement conçues à l'utilisation sur l'hygiène et aux processus aseptiques dans les industries pharmaceutiques.
La valve est excellente pour le contrôle de flux aussi bien qu'ouvrez-vous/contrôle strict.
Les soupapes à diaphragme sont meilleures dans la caractéristique de l'écoulement en comparaison d'autres valves. C'est eaiser à nettoyer et améliorer pour traiter la substance avec des particules. Le phénomène du trou d'air est rare pendant la demande du contrôle de flux.
combinaison de soupape à diaphragme de Multi-port
Configuration de STATION THERMALE et configuration de GMP
Dessins de produit
Ra extérieur
Étiquette : valves sanitaires, valve de Phamacy, valve de Diaphrgm
