Aperçu ProduitsSoupape à diaphragme sanitaire

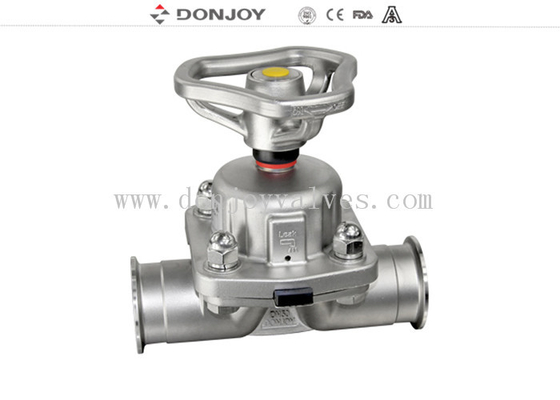

Soupape à diaphragme sanitaire de pharmacie de SS316L avec la poignée de solides solubles

Soupape à diaphragme sanitaire de pharmacie de SS316L avec la poignée de solides solubles

SS316L Pharmacy Sanitary Diaphragm Valve With SS Handle

Détails sur le produit:

Lieu d'origine: LA CHINE
Nom de marque: DONJOY
Certification: CE,3A,FDA
Numéro de modèle: CGMOS1

Conditions de paiement et expédition:

Quantité de commande min: 1
Prix: negotiation
Détails d'emballage: Boîte de carton
Délai de livraison: 10-30 jours ouvrables
Conditions de paiement: T/T, LC, carte de crédit
Capacité d'approvisionnement: 30 place le dryas 20 de travail
Contactez
Description de produit détaillée
MARQUE: DONJOY La température appropriée: -10 à 120 degrés (EPDM)
opération: Volant de commande d'acier inoxydable Garniture facultative: SILICONE FPM/EPDM+PTFE D'EPDM/
Polonais extérieur: Ra<0.8um Original: La Chine
Surligner:

Soupape à diaphragme sanitaire de pharmacie

,

Soupape à diaphragme sanitaire de SS316L

,

Les solides solubles manipulent la soupape à diaphragme sanitaire

Soupape à diaphragme de SS316L Phamacy avec la membrane de FDA de poignée de solides solubles



Caractéristiques

Nom de produit :

Une soupape à diaphragme manuelle sanitaire d'acier inoxydable de garantie d'an avec la membrane de FDA

Matériel de corps de valve :

SS316L

Matériel de joint :

Morceaux adhésifs PTFE+EPDM de la garniture simple PTFE+EPDM/Two de sillcone

Pression de MaxWorking :

Barre 10

La température de Max.Working :

150 degrés C

Disponible taille :

1" - 4", DN20-DN100

Disponible connexion :

Bride/soudure/fil/connexion spéciale

Disponible standard :

3A/BPE/DIN/ISO/IDF

Fonctionné :

Manuel/pneumatique/électronique

Disponible structure :

Directement, pièce en t, de type u, le fond de réservoir

Contrôle :

Contrôle/capteur de position intelligents du positionneur de valve/C-TOP

Certificat :

3A/54-02 (1580), PED/97/23/EC, FDA.177.2600

Conception principale :

Conner mort < 3D

Certificat

3A/54-02 (1580), PED/97/23/EC, FDA.177.2600



Description

Diverse configuration de soupape à diaphragme

1.      Valve de Didaphragm avec Pisitioner/contrôleur de processus (IL-TOP)

2.      Soupape à diaphragme avec le boîtier de commande (au dessus de la c)

3.      Régulateur de position de valve

4.      Module de capteur de position

5.      Poignée en plastique

6.      Poignée d'acier inoxydable

7.      Acutor en acier de Stianless

Soupape à diaphragme sanitaire de pharmacie de SS316L avec la poignée de solides solubles 0

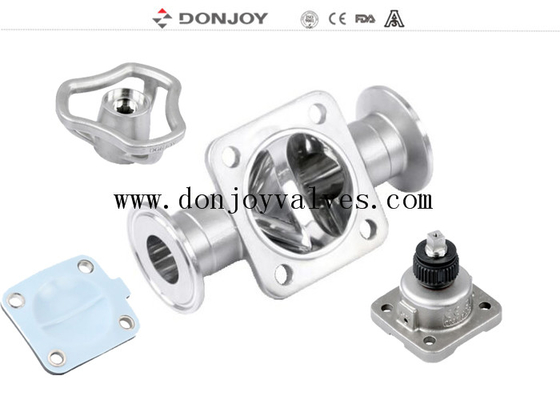

Corps de valve :
La forge du corps que le blanc est par un morceau de lingot d'acier inoxydable, dans le processus de forge, avec la pièce forgéee à hautes températures fournir, par le changement de forme de blanc d'extrusion, par la pièce forgéee après densité de corps plus haut, la structure est plus uniforme, aucun trou de sable et d'autres impuretés. Alors par le centre de traitement continuer l'assortiment de haute précision.

Le corps de moulage est fait par le modèle de solide de paraffine de moule, infitration de modèle de solide de paraffine dans en céramique, pour laisser la forme de surface de moule de cire de corps entier par couche d'en céramique fort. Moule de cire de fonte, puis dans la fonte de la solution d'acier inoxydable, après le coup de refroidissement outre de l'aspect du corps en céramique et vide est fait à uo. La taille de moulage est très précise, l'aspect extérieur est une lisse, propre et rangée.



Principes de fonctionnement

1. Le diaphragme fournir le joint de corps aussi bien que le joint de siège. Il n'y a aucun chemin à l'environnement extérieur, ainsi de lui approprié aux processus aseptiques

2. Quand la valve est fermée une protection de pression qui soutient le diaphragme se déplace vers le visage de scellage sur le corps. Quand la plaque de pression se déplace le diaphragme fléchit et est forcé vers le bas sur le secteur de siège au centre de se fermer de ce fait de corps du chemin d'écoulement à travers le corps.

3. La relation inter du corps à la plaque de pression empêche au-dessus de la compression du diaphragme

4. La valve peut être fonctionnement manuel et dessus de contrôle des opérations pneumatiques des vannes électromagnétiques

Dessin



Soupape à diaphragme sanitaire de pharmacie de SS316L avec la poignée de solides solubles 1

Soupape à diaphragme sanitaire de pharmacie de SS316L avec la poignée de solides solubles 2

Cetificate de soupape à diaphragme

la résine 1.All synthétique et l'additif sont se conforment à la certification de FDA.

la composition 2.Material chimique, les propriétés physiques et le processus de fabrication sont documentés.

cohérence 3.3-a l'authentification

4.CE-PED/97/23/EC

5.EN 10204-3.1



Applications :

Des soupapes à diaphragme, manuellement ou d'une manière pneumatique fonctionné, sont spécifiquement conçues à l'utilisation sur l'hygiène et aux processus aseptiques dans les industries pharmaceutiques.



La valve est excellente pour le contrôle de flux aussi bien qu'ouvrez-vous/contrôle strict.

Les soupapes à diaphragme sont meilleures dans la caractéristique de l'écoulement en comparaison d'autres valves. C'est eaiser à nettoyer et améliorer pour traiter la substance avec des particules. Le phénomène du trou d'air est rare pendant la demande du contrôle de flux.



combinaison de soupape à diaphragme de Multi-port


Configuration de STATION THERMALE et configuration de GMP
Soupape à diaphragme sanitaire de pharmacie de SS316L avec la poignée de solides solubles 3
Soupape à diaphragme sanitaire de pharmacie de SS316L avec la poignée de solides solubles 4

Étiquette : valves sanitaires, valve de Phamacy, valve de Diaphrgm
