Lieu d'origine:
La Chine
Nom de marque:
DONJOY
Certification:
CE,3A,FDA
Numéro de modèle:
IL-TOP-S
contactez-nous

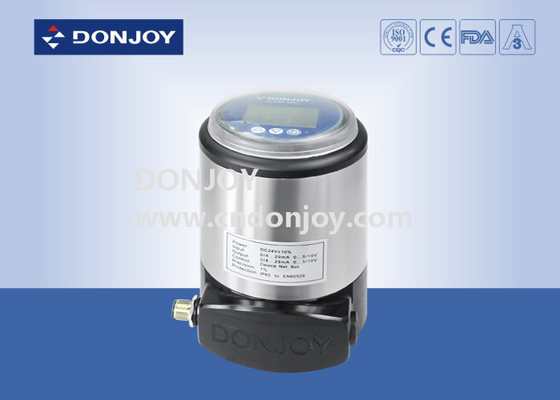

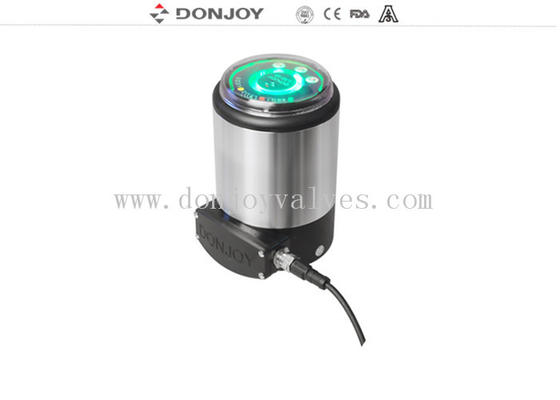

Positionneur intelligent de valve d'acier inoxydable pour le contrôleur d'écoulement de contrôleur de processus de vanne papillon
SPÉCIFICATIONS
Nom de produit |

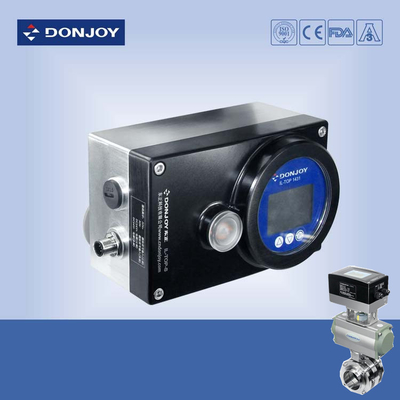

Positionneur intelligent de valve de type carré |
Puissance |
DC.24V |
Pression de travail |
barre 10 |
Pression pneumatique |
4-7 barre |
Matériel |
SS304/316 |
La température fonctionnante |
-10℃ | 130℃ (- 10℃ | 150℃ pour la valve de siège d'angle et le robinet d'arrêt sphérique) |
Niveau de la protection |
IP67 |
Fonction standard |
0/4-20mA à l'entrée de signal 0-5/10V |
Fonction facultative |
0/4-20mA, sortie de retour de la position 0-5/10V |
Fonction facultative |
Filet mais contrôle de dispositif |
Certification |
3A, CE, FDA, OIN |
Protection d'explosion |
EXDⅡ BT4 |
Caractéristique de fonction
Certification de la protection d'explosion : EXDⅡ BT4
Niveau de la protection : IP67
Entrée de signal : 0-4/20mA, 0-5/10V
Retour de signal : 0-4/20mA, 0-5/10V
Protocole d'AUTOBUS : AUTOBUS NET DE DISPOSITIF
Caractéristique technique
Le contrôle a pu être utilisé comme positionneur ou contrôleur de processus.
Comme positionneur, il pourrait placer la position de valve selon le de point de consigne.
Comme contrôleur de processus, le MPU sera reçu le signal du contrôle en comparant la valeur de établissement de position de la valve à la position réelle de la valve, par l'algorithme de contrôle d'IMAGE, contrôleur de processus conduira la valve au positionneur précis de cible de la valve.
Le contrôleur se compose de MPU, d'unité de détection par le signal de commande, de détecteur de position, d'affichage d'affichage à cristaux liquides, de clavier et de valve piézoélectrique etc….
Installation
Les déclencheurs de la déviation angulaire ont pu être offerts, comme la vanne papillon, le robinet à tournant sphérique et les valves etc.
Spécifications : 1 pouce - 12 pouces, DN25 - DN200
L'information d'ordre
Contrôleur de place d'IL-TOP-S
Modèle |
Caractéristique |
Retour de position |
Description |
IL-TOP-S-001-M |
Positionneur + à régulation de processus |
4-20mA/0-5/10V |
À simple effet |
IL-TOP-S-002-M |
Positionneur + à régulation de processus |
4-20mA/0-5/10V |
À double effet |
IL-TOP-S-001 |
Positionneur + à régulation de processus |
NON |
À simple effet |
IL-TOP-S-002 |
Positionneur + à régulation de processus |
NON |
À double effet |
IL-TOP-S-001-BUS |
Positionneur + à régulation de processus + AUTOBUS |
À simple effet + AUTOBUS |
|
IL-TOP-S-002-BUS |
Positionneur + à régulation de processus + AUTOBUS |
À double effet + AUTOBUS |
Contrôleur de place d'IL-TOP-S (protection d'explosion : EXDⅡ BT4)
Modèle |
Caractéristique |
Retour de position | Description |
IL-TOP-S-001-M-EX |
Positionneur + à régulation de processus |
4-20mA/0-5/10V |
À simple effet - niveaux d'explosion |
IL-TOP-S-002-M-EX |
Positionneur + à régulation de processus |
4-20mA/0-5/10V |
À double effet - niveaux d'explosion |
IL-TOP-S-001-EX |
Positionneur + à régulation de processus |
NON |
À simple effet - niveaux d'explosion |
IL-TOP-S-002-EX |
Positionneur + à régulation de processus |
NON |
À double effet - niveaux d'explosion |
IL-TOP-S-001-BUS-EX |
Positionneur + à régulation de processus + AUTOBUS |
À simple effet, AUTOBUS - protection d'explosion |
|
IL-TOP-S-002-BUS-EX |
Positionneur + à régulation de processus + AUTOBUS |
À double effet, AUTOBUS - protection d'explosion |
