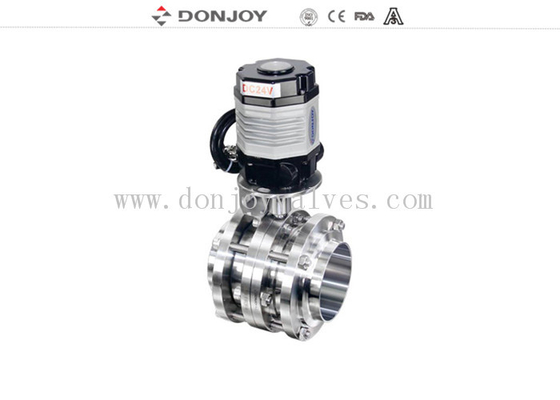

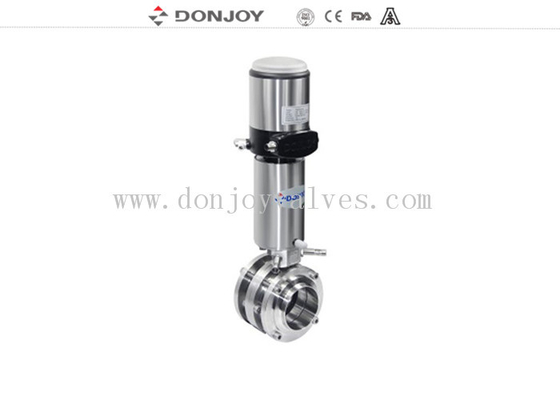

Trois morceaux d'acier inoxydable de vanne papillon d'extrémité de soudure, haute vanne papillon sanitaire

Trois morceaux d'acier inoxydable de vanne papillon d'extrémité de soudure, haute vanne papillon sanitaire

    • Three Pieces stainless steel butterfly valve Welding end , High sanitary  Butterfly Valve
    • Three Pieces stainless steel butterfly valve Welding end , High sanitary  Butterfly Valve
  • Three Pieces stainless steel butterfly valve Welding end , High sanitary  Butterfly Valve

    Détails sur le produit:

    Lieu d'origine: La Chine
    Nom de marque: DONJOY
    Certification: CE,3A,FDA
    Numéro de modèle: non.

    Conditions de paiement et expédition:

    Quantité de commande min: 1
    Prix: negotiation
    Détails d'emballage: Boîte de carton
    Délai de livraison: 10-30 JOURS OUVRABLES
    Conditions de paiement: T/T, LC, carte de crédit
    Capacité d'approvisionnement: 20 ensembles 30 jours ouvrables
    Contactez maintenant
    Description de produit détaillée
    Matériaux: 304/316L Port: DN10 - DN300, 1/2 » - 12"
    OPÉRATION: Pneumatique Mode de connexion: Extrémités de soudure
    Structure: Vanne papillon pneumatique La température des médias: midum
    Surligner:

    sanitary butterfly valve

    ,

    stainless butterfly valves

    Trois morceaux d'acier inoxydable de vanne papillon d'extrémité de soudure, haute vanne papillon sanitaire


    Spécifications techniques :
    Max.Pressure : 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
    Min. Pressure : 0.2Bar
    La température fonctionnante : -10C° à +120 degrés (EPDM)



    Caractéristiques :

    Nom de produit :

    Écrou de sortilège de RJT/vanne papillon manuelle de fil SS316L/304,

    Vanne papillon femelle/masculine

    Matériel de corps de valve :

    SS304/316L

    Matériel de joint :

    EPDM FPM/SILICON/NBR (standard), FDA177.2600

    Pression de MaxWorking :

    5Bar

    La température de Max.Working :

    120 degrés C

    Disponible taille :

    DN10-DN300, 1/2 » - 12"

    Disponible connexion :

    Bride/soudure/fil/connexion spéciale

    Disponible norme :

    3A/DIN/SMS/RJT/ISO/IDF

    Fonctionné :

    Manuel, pneumatique, électrique

    Application de poignée :

    Poignée à deux positions, poignée à trois positions, poignée de traction de quatre-position, poignée en plastique de multi-position et poignée d'acier inoxydable de multi-position

    Contrôle :

    Contrôle/capteur de position intelligents du positionneur de valve/C-TOP

    Certificat :

    3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, OIN

    Champ d'application :

    Laiterie, nourriture, boisson, pharmacie, cosmétique, etc.

    Modèle de multi en plastique - poignée de position :

    NON VSB04/NO.VSB06/NO.VSB08

    Installation de poignée :

    D'un côté de valve



    Principes de fonctionnement
    la vanne papillon 1.The peut être actionnée automatiquement par le déclencheur ou manuellement avec la poignée
    la poignée 2.The bloque la valve dans l'ouvert ou la position de fermeture, certainement là sont l'autre avalibalbe de position
    piston de poussée du déclencheur 3.The du mouvement axial dans 90Degree de sorte qu'il commande la vanne papillon.
    Conception et caractéristiques


    Contrat et conception robuste
    Tailles disponibles DN25-DN300 (1/2 » - 12")
    La poignée de Multi-position convient jusqu'à DN100/4 »
    La main de traction convient jusqu'à DN25-DN300 (1/2 » - 12") PED97/23EC FDA.177.2600
    Le corps de valve peut être variable avec n'importe quel genre de connexion


    Connexion
    Etc. maintenu, soudé et fileté.


    Détails d'emballage
    Emballage pélliculé pour chaque valve.
    L'emballage extérieur sont des caisses de carton ou de contreplaqué.
    Ou selon la demande des clients.


    Détails de la livraison
    Habituellement d'ici 20 jours après réception de l'acompte de T/T.


    Couple fonctionnant (N.M)

    DN25/1 »

    DN40/1.5 »

    DN50/2 »

    2,5"

    DN65

    3"

    DN80

    DN100/4 »

    DN125

    DN150

    3

    4

    5

    10

    12

    14

    18

    25

    40

    55



    Diverse poignée :
    1. tirez la poignée
    poignée 2.Multi-Position (plastique bleu)
    poignée 3.Multi-Position (acier de Stianless) verrouillable





    Taille







    L1





    L2





    B

    Acier 304/316L, vanne papillon de Stinaless threded par DIN simple de soudure simple de DN 50



    DN10-DN40



    0.5-1.5"



    126



    20,2



    8



    DN50



    2"



    133



    22,2



    10



    DN65



    2.5-3"



    144



    22,2



    10



    DN80-DN100



    3.5-4"



    160



    22,2



    11



    DN125-DN150



    5-6 »



    220



    30,2



    14



    DN200-DN300



    8-12 »



    284



    30,2



    14





























    Taille









    L1







    L2







    B

    Acier 304/316L, vanne papillon de Stinaless threded par DIN simple de soudure simple de DN 50





    DN10-DN40





    0.5-1.5"





    164





    20,2





    8





    DN50-DN65





    2" - 3"





    164





    22,2





    10





    DN80-DN100





    3.5-4"





    164





    22,2





    11























    Taille







    L1





    L2





    B

    Acier 304/316L, vanne papillon de Stinaless threded par DIN simple de soudure simple de DN 50





    DN10-DN40





    0.5-1.5"





    166





    20,2





    8





    DN50-DN65





    2" - 3"





    166





    22,2





    10





    DN80-DN100





    3.5-4"





    166





    22,2





    11





    DN125-DN150





    5" - 6"





    166





    30,2





    14
