Lieu d'origine: | La Chine |
Nom de marque: | DONJOY |
Certification: | CE,3A,FDA |
Numéro de modèle: | non. |
Quantité de commande min: | 1 |
---|---|
Prix: | negotiation |
Détails d'emballage: | Boîte de carton ou boîte en bois |
Délai de livraison: | 10-30 JOURS OUVRABLES |
Conditions de paiement: | T/T, LC, carte de crédit |
Capacité d'approvisionnement: | 20 ensembles 30 jours ouvrables |
Matériaux: | 304 / 316L | Surface: | Ra≤0.8um |
---|---|---|---|
Opération: | Parenthèse ISO5211 | Mode de connexion: | Maintenu, soudure, fil |
Structure: | Type pneumatique | La température des médias: | Milieu |
Taille: | 1/2 » - 10", DN10- DN250 | Marque: | DONJOY |
Surligner: | vannes papillon inoxydables,Vanne papillon pneumatique |

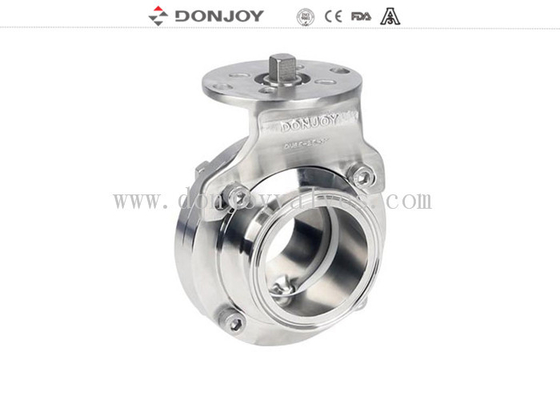

1,5 pouces - d'hauteur - vannes papillon d'acier inoxydable de qualité avec la parenthèse ISO5211
Spécifications techniques
Max.Pressure : 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Min. Pressure : 0.2Bar
La température fonctionnante : -10C° à +120 degrés (EPDM)
Spécifications
Nom de produit : |
vannes papillon de haute qualité d'acier inoxydable avec la parenthèse d'OIN 5211 |
Matériel de corps de valve : |
SS304/316L |
Matériel de joint : |
EPDM (norme) FPM/SILICON/NBR, FDA177.2600 |
Pression de MaxWorking : |
5Bar |
La température de Max.Working : |
120 degrés C |
Taille disponible : |
DN10-DN250, 1/2 » - 10" |
Connexion disponible : |
Bride/soudure/fil/connexion spéciale |
Norme disponible : |
3A/DIN/SMS/RJT/ISO/IDF |
Fonctionné : |
Avec la parenthèse d'OIN |
Manipulez l'application si le besoin : |
Poignée à deux positions, poignée à trois positions, poignée de traction de quatre-position, poignée en plastique de multi-position et multi-position poignée d'acier inoxydable |
Contrôle : |
Contrôle/capteur de position intelligents du positionneur de valve/C-TOP |
Certificat : |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, OIN |
Champ d'application : |
Laiterie, nourriture, boisson, pharmacie, cosmétique, etc. |
Marque |
DONJOY |
Taille de parenthèse |
11*11,14*14,17*17 |
Conception et caractéristiques
Conception compacte et robuste
Tailles disponibles DN25-DN250 (1/2 » - 10")
La poignée de Multi-position convient jusqu'à DN100/4 »
La main de traction convient jusqu'à DN25-DN300 (1/2 » - 12") PED97/23EC FDA.177.2600
Le corps de valve peut être variable avec n'importe quel genre de connexion
Connexion
Etc. maintenu, soudé et fileté.
Norme : RTJ, OIN, ISO1127, FILM ENCREUR, POUCE, SMS, DIN, BPE…
Application : Utilisé dans la transformation alimentaire, la pharmacie et les industries chimiques.
Détails de empaquetage
Emballage pélliculé pour chaque valve.
L'emballage extérieur est des caisses de carton ou de contreplaqué.
Ou selon la demande des clients.
Détails de la livraison
Habituellement d'ici 20 jours après réception de l'acompte de T/T.
Couple fonctionnant (N.M)
DN25/1 » |
DN40/1.5 » |
DN50/2 » |
2,5" |
DN65 |
3" |
DN80 |
DN100/4 » |
DN125 |
DN150 |
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
Diverses poignées
1.Multi-Position manipulent (l'acier inoxydable)
2.Multi-Position manipulent (le plastique bleu)
3. poignée de traction
4. Régler avec précision la poignée
5. vanne papillon électrique
vanne papillon 6.Pneumatic (avec au dessus de la c, positionneur, Senser…)
Données techniques de poignée
Taille |
L1 |
L2 |
B |
||
DN10-DN40 |
0.5-1.5" |
126 |
20,2 |
8 |
|
DN50 |
2" |
133 |
22,2 |
10 |
|
DN65 |
2.5-3" |
144 |
22,2 |
10 |
|
DN80-DN100 |
3.5-4" |
160 |
22,2 |
11 |
|
DN125-DN150 |
5-6 » |
220 |
30,2 |
14 |
|
DN200-DN300 |
8-12 » |
284 |
30,2 |
14 |
Taille |
L1 |
L2 |
B |
||
DN10-DN40 |
0.5-1.5" |
164 |
20,2 |
8 |
|
DN50-DN65 |
2" - 3" |
164 |
22,2 |
10 |
|
DN80-DN100 |
3.5-4" |
164 |
22,2 |
11 |
Taille |
L1 |
L2 |
B |
||
DN10-DN40 |
0.5-1.5" |
166 |
20,2 |
8 |
|
DN50-DN65 |
2" - 3" |
166 |
22,2 |
10 |
|
DN80-DN100 |
3.5-4" |
166 |
22,2 |
11 |
|
DN125-DN150 |
5" - 6" |
166 |
30,2 |
14 |
