Lieu d'origine:
La Chine
Nom de marque:
DONJOY
Certification:
CE,3A,FDA
Numéro de modèle:
T
contactez-nous

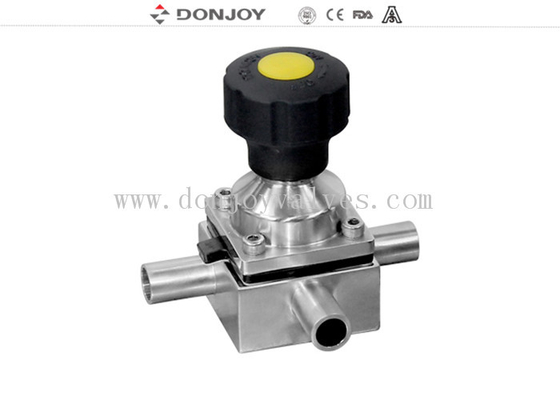

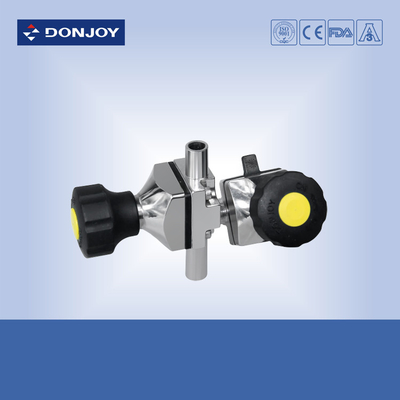

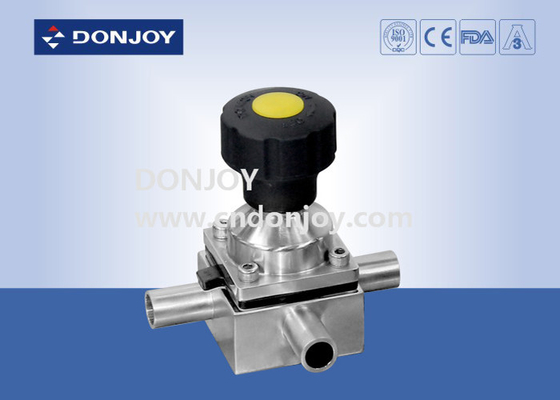

Soupape à diaphragme à trois voies de manuel en plastique de solides solubles 316L mini avec 3 ports, extrémités soudées
Caractéristiques
Nom de produit : |
Soupape à diaphragme à trois voies de manuel en plastique de solides solubles 316L mini avec 3ports, extrémitéssoudées |
Matériel de corps de valve : |
1.4404/316L/ASME BPE 316L/1.4435 (forgeant le corps) |
Matériel de joint : |
Morceaux adhésifs de la garniture simple PTFE+EPDM/Two de sillcone |
Max Working Pressure : |
10Bar |
La température de Max.Working : |
-30 degré à 130 degrés C |
Taille disponible : |
1" - 4", DN25-DN100 |
Connexion disponible : |
Bride/soudure/fil/connexion spéciale |
Opération : |
roue en plastique manuelle de poignée |
Roue de poignée : |
L'acier inoxydable ou le plastique est facultatif |
Norme disponible : |
3A/BPE/DIN/ISO/IDF |
Fonctionné : |
Manuel, pneumatique |
Disponible structure : |
Directement, pièce en t, de type u, le fond de réservoir |
Contrôle : |
Contrôle/capteur de position intelligents du positionneur de valve/C-TOP |
Certificat : |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
Champ d'application : |
Laiterie, nourriture, boisson, pharmacie, cosmétique, etc. |
Détails de empaquetage : |
Emballage pélliculé pour chaque valve. En dehors de l'emballage sont les caisses de carton ou de contreplaqué. Ou selon la demande des clients. |
Détails de la livraison : |
Habituellement d'ici 20 jours après réception de l'acompte de T/T. |
Applications
Des soupapes à diaphragme, manuellement ou d'une manière pneumatique fonctionné, sont spécifiquement conçues à l'utilisation sur l'hygiène et aux processus aseptiques dans les industries pharmaceutiques.
La valve est excellente pour le contrôle de flux aussi bien qu'ouvrez-vous/contrôle strict.
Les soupapes à diaphragme sont meilleures dans la caractéristique de l'écoulement en comparaison d'autres valves. C'est eaiser à nettoyer et améliorer pour traiter la substance avec des particules. Le phénomène du trou d'air est rare pendant la demande du contrôle de flux.
1. Valve de Didaphragm avec le positionneur/contrôleur de processus (IL-TOP)
2. Soupape à diaphragme avec le boîtier de commande (au dessus de la c)
3. Régulateur de position de valve
4. Module de capteur de position
5. Déclencheur d'acier inoxydable
6. Déclencheur en plastique
Opération électrique
7. Soupape à diaphragme électrique
Opération manuelle
8. Poignée en plastique
9. Poignée d'acier inoxydable
Matériel de corps de valve
10. Corps : Moulage/pièce forgéee
Principes de fonctionnement
1. Le diaphragme fournir le joint de corps aussi bien que le joint de siège. Il n'y a aucun chemin à l'environnement extérieur, ainsi de lui approprié aux processus aseptiques
2. Quand la valve est fermée une protection de pression qui soutient le diaphragme se déplace vers le visage de scellage sur le corps. Quand la plaque de pression se déplace le diaphragme fléchit et est forcé vers le bas sur le secteur de siège au centre de se fermer de ce fait de corps du chemin d'écoulement à travers le corps.
3. La relation inter du corps à la plaque de pression empêche au-dessus de la compression du diaphragme
4. La valve peut être fonctionnement manuel et dessus de contrôle des opérations pneumatiques des vannes électromagnétiques
Cetificate de soupape à diaphragme
la résine 1.All synthétique et l'additif sont se conforment à la certification de FDA.
la composition 2.Material chimique, les propriétés physiques et le processus de fabrication sont documentés.
cohérence 3.3-a l'authentification
4.CE-PED/97/23/EC
5.EN 10204-3.1
Diaphragme de la valve
1. Le comprimé (adhésif) de diaphragme d'EPDM+PTFE ont la résistance chimique élevée, flexibity de forte stabilité et bon, longue durée, cachetage élevé, aucune dégénérescence de code, et non effectué par représentation de fluctuations de la température excellente, si c'est cycle thermique, cycle froid, ou système de désinfection de vapeur.
Sepcification : 1-3 », DN20-DN80
La température : - 20 à 120degree
2. EPDM+PTFE (sépare) qu'il peut réduit la tolérance de diaphragme et proling la durée de vie du diaphragme
Sepcification : 1-4 », DN20-DN100
La température : - 20 à 150degree
Le joint 3 simple (EPDM/SILICONE/FPM), le diaphragme en caoutchouc a inclus une couche d'une couche de fibre vulcanisée pour augmenter ses propriétés mécaniques, puis diaphragme dans la stabilité élevée de joint de hase de pression et de la température, renforçant la fibre durcissant dans le boulon d'acier inoxydable, afin d'assurer un meilleur lien en caoutchouc et en métal ensemble. Ainsi il convient pour l'usage dans l'environnement de vide.
Sepcification : 1-4 », DN20-DN100
La température : - 10 à 120degree
4. Mini type garniture de diaphragme (EPDM, SILICONE, FPM, EPDM+PTFE)
Sepcification : 1/4" - 3/4", DN6-DN15
La température : - 20 à 150degree
Préparation de surface :
mécanique 1.For poli : Ra<0.5μm intérieur, dehors : De 1-4 » sablant, 1" ci-dessous avec le miroir poli
Si ayez besoin de plus d'inforamtion, svp contactez-nous directement.
