Lieu d'origine: | La Chine |
Nom de marque: | DONJOY |
Certification: | CE,3A,FDA |
Numéro de modèle: | NO.T-K |
Quantité de commande min: | 1 |
---|---|
Prix: | negotiation |
Détails d'emballage: | Boîte de carton |
Conditions de paiement: | T/T, LC, carte de crédit |
Nom de produit: | Type manuel soupape à diaphragme de T sanitaire de pièce en t | Matériaux: | SS316L/1,4404 |
---|---|---|---|
Taille: | 1" - 4", DN25-DN100 | Opération: | positionneur en plastique et pneumatique manuel |
Connexion: | Maintenu/soudure/fil/bride | Garniture: | EPDM + PTFE/double morceau de PTFE + EPDM |
structure: | Type pièce en t de T | Port: | Trois ports |
Surligner: | clapet anti-retour de diaphragme,valve sanitaire témoin |

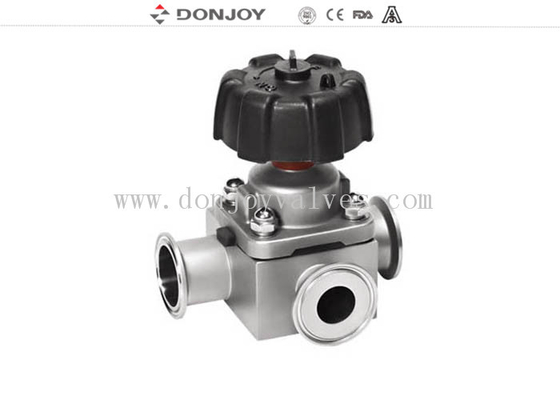

1 pouce - type manuel de 4 pouces T soupape à diaphragme sanitaire de pièce en t avec les extrémités 316L de bride
Caractéristiques
Nom de produit : |
1 pouce - type manuel de 4 pouces T soupape à diaphragme sanitaire de pièce en t avec les extrémités 316L de bride |
Matériel de corps de valve : |
SS316L |
Matériel de joint : |
Morceaux adhésifs PTFE+EPDM de la garniture simple PTFE+EPDM/Two de sillcone |
Pression de MaxWorking : |
10Bar |
Max.WorkingTemperature : |
150 degrés C |
Disponible taille : |
1" - 4", DN25-DN100 |
Disponible connexion : |
Bride/soudure/fil/connexion spéciale |
Fonctionné : |
Manuel, pneumatique |
Contrôle : |
Contrôle/capteur de position intelligents du positionneur de valve/C-TOP |
Certificat : |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
Champ d'application : |
Laiterie, nourriture, boisson, pharmacie, etc. cosmétique |
Structure disponible |
Directement, pièce en t, de type u, le fond de réservoir |
port |
trois ports |
Structure de GMP : |
G1.1 / G1.2/G2.1/G2.2 |
Structure de SAP : |
S1.1 / S1.2/S2.1/S2.2 |
Applications
Des soupapes à diaphragme, aucune matière soient actionnées manuellement ou d'une manière pneumatique, sont spécialisés pour être employés dans le processus sanitaire et aseptique dans l'industrie pharmaceutique.
La valve est excellente pour le contrôle de flux aussi bien que pour des fonctions "MARCHE/ARRÊT".
Comparé à d'autres valves, la soupape à diaphragme est easilier pour être nettoyée. Elle pourrait traiter le matériel avec des particules meilleures. Et le phénomène de la cavitation est moins qu'avant pendant la demande du contrôle de flux.
Description
Corps de valve
La forge du corps que le blanc est par un morceau de lingot d'acier inoxydable, dans le processus de forge, avec la pièce forgéee à hautes températures fournir, par le changement de forme de blanc d'extrusion, par la pièce forgéee après le dendity de corps plus haut, la structure est plus uniforme, aucun trou de sable et d'autres impuretés. Alors par le centre de traitement continuer l'usinage de haute précision.
Le corps de moulage est fait par le modèle de solide de paraffine de moule, infiltratiion de modèle de solide de paraffine dans en céramique, pour laisser la forme de surface de moule de cire de corps entier par couche d'en céramique fort. Modl de cire de fonte, puis dans la fonte de la solution d'acier inoxydable, après le coup de refroidissement outre de l'aspect du corps en céramique et vide se compose. La taille de moulage est très précise, l'apperance extérieur est smmoth, propre et rangée.
Description
Diverse configuration de soupape à diaphragme
Opération pneumatique
1. Valve de Didaphragm avec le positionneur/contrôleur de processus (IL-TOP)
2. Soupape à diaphragme avec le boîtier de commande (au dessus de la c)
3. Régulateur de position de valve
4. Module de capteur de position
5. Déclencheur d'acier inoxydable
6. Déclencheur en plastique
Opération électrique
7. Soupape à diaphragme électrique
Opération manuelle
8. Poignée en plastique
9. Poignée d'acier inoxydable
Matériel de corps de valve
10. Corps : Moulage/pièce forgéee

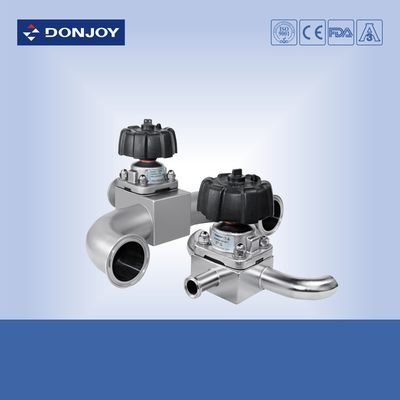

Affichage de produit
