DN10 - DN300 L de soudure sanitaire vannes papillon avec OD 85 Acuator et unité de contrôle automatique

DN10 - DN300 L de soudure sanitaire vannes papillon avec OD 85 Acuator et unité de contrôle automatique

DN10 - DN300 Sanitary Welding L Butterfly Valves With OD 85 Acuator and automatic control unit

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: DONJOY
Certification: CE,3A,FDA
Numéro de modèle: non.

Conditions de paiement et expédition:

Quantité de commande min: 1
Prix: negotiation
Détails d'emballage: Boîte de carton
Délai de livraison: 10-30 JOURS OUVRABLES
Conditions de paiement: T/T, LC, carte de crédit
Capacité d'approvisionnement: 20 ensembles 30 jours ouvrables
Contactez maintenant
Description de produit détaillée
Nom du produit: Vanne papillon pneumatique et déclencheur électronique automatique Matériaux: 304/316l
Taille: DN10-DN300, 1/2 » - 12" OPÉRATION: Actuateur
Connexion: Soudage

DN10-DN300 l de soudure sanitaire vannes papillon avec OD 85 Acuator et unité de contrôle automatique



Paramètres techniques

Matériel en acier

Pièces en acier mouillées par produit



AISI 304 ou 316L

(1,4306/1,4404)

Fourni en matériel

rapport d'inspection

D'autres pièces d'acier

AISI 304

Matériel de joint

Standard

EPDM

Tous les matériaux de joint sont conformes à FDA

21CFR117.2600

Options

VMQ/Viton (FPM)

Pression

Pression d'utilisation

≤145psi (10bar)

Pression d'approvisionnement pour le déclencheur d'air

70 | 116psi (5 | 8bar)

La température

La température fonctionnante

EPDM : 14 | 248°F (- 10 | 120°C)

VMQ (silicone) : -58 | 356°F (- 50 | +180°C)

Viton (FPM) : -22 | 428°F (- 30 | +220°C)

La température de stérilisation

150°C (302°F), minute de maximum 20

Préparation de surface

Préparation de surface intérieure

Ra 16 | 32µin (0,4 | 0.8µm)

Préparation de surface extérieure

Ra 32 | 64µin (0,8 | 1.6µm)



Connexion

Connexions d'extrémité : bride, mâle bout-soudé et sanitaire et femelle filetés,

à flasque, Je-line ou d'autres sur demande.

Déclencheur

(NC) normalement fermé - air à s'ouvrir et jaillir à la fin ;

(NO) normalement ouvert - air à se fermer et jaillir pour s'ouvrir ;

(AA) air-air - air à s'ouvrir, aérer pour se fermer.

Vannes papillon sanitaires
La vanne papillon sanitaire s'appelle également en tant que vanne papillon hygiénique qui est un type de dispositif de contrôle de flux, utilisée pour faire un début ou un arrêt liquide traversant une section de tuyau.


Buttterfly utilisations sanitaires de valves :
Les valves sanitaires de Donjoy buttterfly sont très utilisées aux industries chemicalindustry, de pétrole, de métallurgie, de tuyauterie, de nourriture, bio-pharmaceuatical et chimiques ;
La vanne papillon d'acier inoxydable de Donjoy, les garnitures sanitaires sont les produits de haute qualité, peuvent être employées pour que la laiterie, pharmaceutique, la bière, la boisson, l'huile de table et d'autres industries répondent à leurs exigences professionnelles.


Avantages sanitaires de valves de Donjoy buttterfly :
La vanne papillon sanitaire de Donjoy a beaucoup d'avantages tels que la connexion démontable, la structure simple et l'entretien facile ;
Les joints de vanne papillon de Donjoy et les plats en caoutchouc de valve sont les morceaux de haute qualité pour assurer la représentation d'utilisation et la durée de vie ; Les valves de Donjoy peuvent fournir des matériaux de corps de valve et de disque tels qu'AISI 304 ou AISI 316L, 304L et 316 valves d'opération de matériaux, automatisé ou manuelle selon vos demandes.


Application :
DONJOY est le déclencheur pneumatique sanitaire de vanne papillon avec des extrémités de bult-soudure, qui est très utilisé dans les systèmes sifflants de processus pour l'isolement et le contrôle. la vanne papillon fonctionne automatiquement.


Spécifications :
Classe disponible : 1/2 » à 12" (1/2 », 3/4", 1", 1 1/2 », 2", 2 1/2 », 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
Matériel : Le corps de valve et le matériel de disque peuvent être AISI 304 ou AISI 316L, 304L et 316 matériaux sont disponibles sur demande.
Pression d'utilisation maximale : 145psi (10bar) pour DN25/1 » - DN100/4 » ; 116psi (8bar) pour DN125/5 » - DN150/6 » ; 73psi (5bar) pour DN200/8 » - DN300/12 ».
Opération : SS304 vertical déclencheur, OR (normalement fin)/NO (le type (air-air) normalement ouvert)/aa pour choisissent de.
Pression d'alimentation en air : 70-116psi (5-8bar)
Température ambiante : 14 | 248°F (- 10 | 120°C) avec siège d'EPDM, -58 | 356°F (- 50 | +180°C) avec le siège de VMQ (silicone).
Connexions d'extrémité : bout-soudé/bout-soudé.
Préparation de surface : Ra 16 | 32µin (0,4 | 0.8µm), le Ra 32µin est le défaut.


Options :
Le corps de valve et le matériel de disque peuvent être AISI 304 ou AISI 316L, 304L et 316 matériaux sont disponibles sur demande. Le siège et la garniture peuvent être EPDM, VMQ (silicone) ou Viton (FPM), étant conforme tout à FDA 21CFR177.2600.
La connexion d'extrémité peut bout-être soudée, tri bride sanitaire, fileté, être bridée, Je-line ou d'autres sur demande.
Poignées : poignée de traction de 4 positions ; poignée de multi-position avec la couverture en plastique ou en acier inoxydable pur.
Déclencheurs pour atteindre l'opération automatique :
déclencheur pneumatique d'acier inoxydable (type vertical), déclencheur en aluminium pneumatique (type horizontal), et déclencheur électrique.
OR actionné : normalement fermé (échouer clôturé)---air à s'ouvrir, jaillir à la fin
AUCUN actionné : normalement ouvert (échouer ouvert)---air à se fermer, jaillir pour s'ouvrir
Aa actionné : double action---air à s'ouvrir, aérer pour se fermer

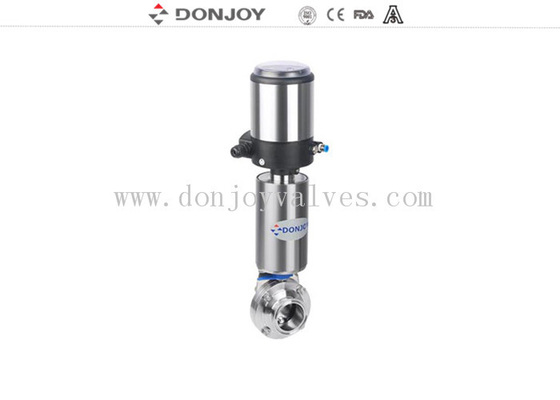

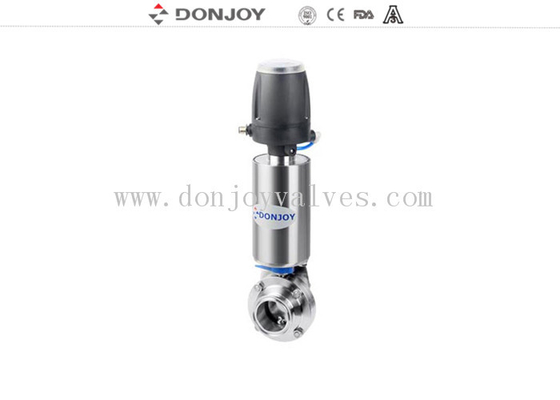

DN10 - DN300 L de soudure sanitaire vannes papillon avec OD 85 Acuator et unité de contrôle automatique DN10 - DN300 L de soudure sanitaire vannes papillon avec OD 85 Acuator et unité de contrôle automatique DN10 - DN300 L de soudure sanitaire vannes papillon avec OD 85 Acuator et unité de contrôle automatique

  • Contrôle intelligent de valve : capteur de position, contrôleur au dessus de la c, contrôleur au dessus de la c (AS-I)



  • Normes : DIN, 3A, SMS, OIN/film encreur, les BS/RJT, et ASME/BPE











Affichage

DN10 - DN300 L de soudure sanitaire vannes papillon avec OD 85 Acuator et unité de contrôle automatique



DN10 - DN300 L de soudure sanitaire vannes papillon avec OD 85 Acuator et unité de contrôle automatique
