Lieu d'origine:
La Chine
Nom de marque:
DONJOY
Certification:
CE/FDA/ISO/3A
Numéro de modèle:
NO.VSJ100N1
contactez-nous
Verres de vue de soudure de réservoir d'acier inoxydable de DONJOY 304 avec du verre trempé de Borosilicate pour le processus de nourriture
Détail rapide

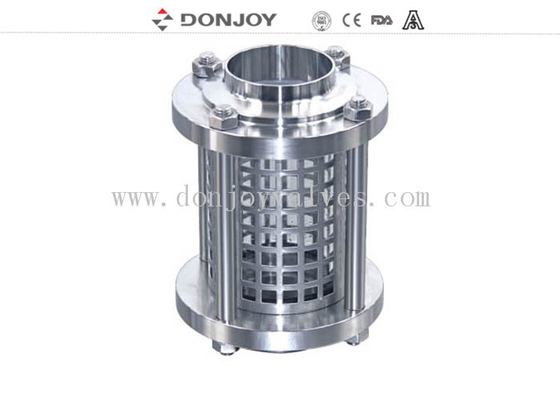

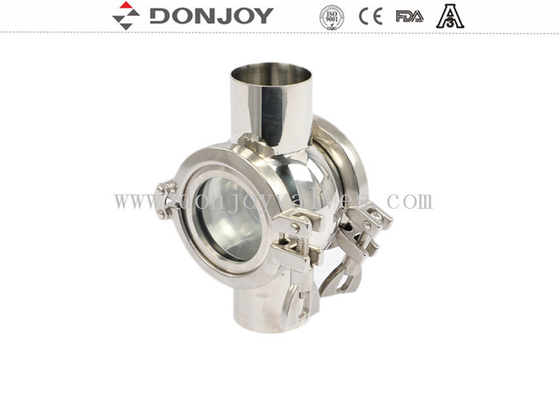

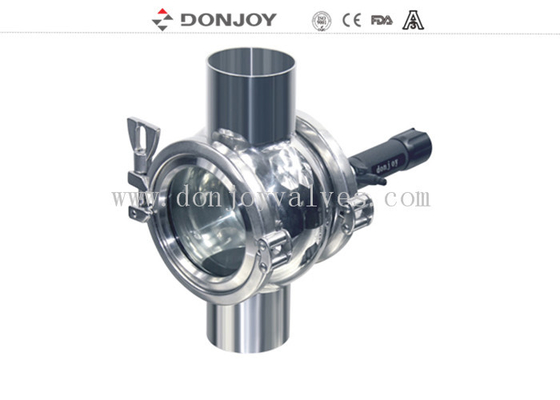

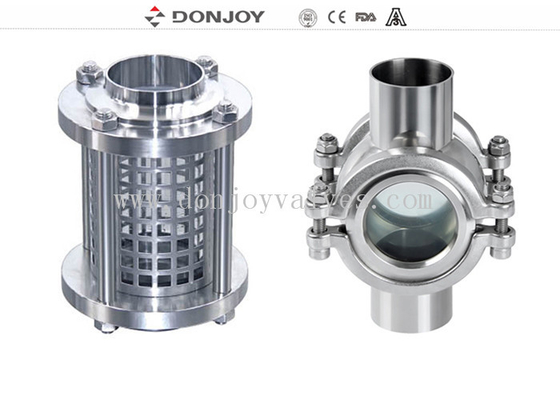

Verre de vue tubulaire, verre de vue droit, verre de vue à quatre voies
Taille : DN10-DN300/0.5 » - 12"
Garniture : EPDM, NBR, FPDM
Pression d'utilisation : 10Bar
Spécifications
Produit |
Verre de vue intégré |
Matériel de corps de valve : |
SS304/SS316L/1.4301/1.4404 |
Matériel de joint : |
EPDM, NBR, FPM |
Verre de vue : |
Borosilicate de verre trempé |
Max.temperature : |
-10 à 120 degrés |
Batterie : |
Non |
Disponible connexion : |
Bride, fil, soudure, DIN, SMS, film encreur |
Norme disponible : |
DIN, SMS, 3A, OIN |
Certificat : |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO9001/2008 |
Champ d'application : |
Laiterie, nourriture, boisson, pharmacie, cosmétique, etc. |
Détails de empaquetage : |
Caisse de contreplaqué ou adapté aux besoins du client. Ou selon la demande des clients |
Détails de la livraison : |
10-20 jours |
Dessin
POUCE
Taille | H | D | D1 | DN |
1/2 » | 140 | 78 | 12,7 | 9,4 |
3/4" | 140 | 78 | 19,1 | 15,8 |
1" | 140 | 78 | 25,4 | 22,4 |
1 1/4" | 140 | 78 | 31,8 | 28,8 |
1 1/2 » | 140 | 86 | 38,1 | 35,1 |
2" | 142 | 102 | 50,8 | 47,8 |
2 /12 » | 146 | 115 | 63,5 | 59,5 |
3" | 146 | 124 | 76,2 | 72,2 |
3 1/2 » | 150 | 139 | 89 | 85 |
4" | 156 | 154 | 101,6 | 97,6 |
5" | 170 | 185 | 133 | 127 |
6" | 180 | 215 | 147 | 153 |
DIN
Taille | H | D | D1 | DN |
DN10 | 140 | 78 | 13 | 10 |
DN15 | 140 | 78 | 18 | 15 |
DN20 | 140 | 78 | 22 | 19 |
DN25 | 140 | 78 | 28 | 25 |
DN32 | 140 | 86 | 34 | 31 |
DN40 | 140 | 90 | 40 | 37 |
DN50 | 142 | 102 | 52 | 49 |
DN65 | 146 | 124 | 70 | 66 |
DN80 | 150 | 139 | 85 | 81 |
DN100 | 156 | 154 | 104 | 100 |
DN125 | 170 | 185 | 129 | 125 |
DN150 | 180 | 215 | 154 | 150 |
Application
Le verre de vue droit et le verre de vue à quatre voies est composé d'un cadre et d'un verre trempé d'acier inoxydable. Par lui, l'opérateur peut observer l'entrée du liquide clairement et avec précision dans les champs des industries chimiques de nourriture, de cosmétiques, pharmaceutiques et fines.
Taille de 1" - 12" à DN25--DN300 le verre peut être installé sur l'équipement par des brides.
