Lieu d'origine:
LA CHINE
Nom de marque:
DONJOY
Certification:
CE,3A,FDA
Numéro de modèle:
NO.VFP101Q1-21022
contactez-nous

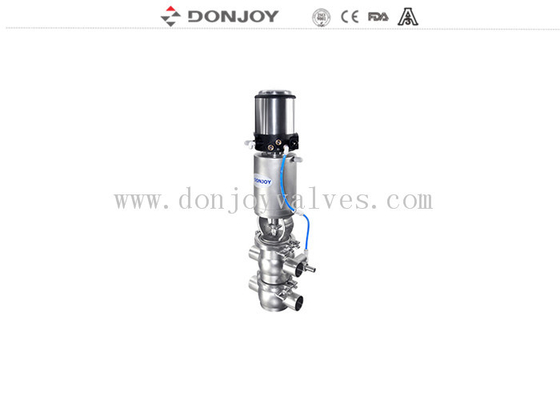

Valve anti-mélangeuse CIP externe avec tête de commande proportionnelle, série E-C
Spécification
Pièces mouillées du produit | AISI 316L |
Autres pièces en acier inoxydable | AISI 304 |
Matériau du siège (par défaut) | Je ne sais pas.2600 |
Matériau du siège (en option) | FPM (Viton), FDA177 est une marque d'assurance.2600 |
Fin des connexions | à soudage à l'arrière, tri-clampe, bride |
Max. Pression de travail | Pour les appareils à combustion interne |
Pression de travail minimale | vide absolu |
Température de fonctionnement | 14°F à 266°F (-10 à 130°C), 284°F (140°C) pour une stérilisation de courte durée. |
Finition interne | Ra 32μin (0,8μm) par défaut, Ra 16μin (0,4μm) au mieux. |
Finition extérieure | le sablage, ou d'autres sur demande. |
Type d'actionneur pneumatique | Normalement fermé (NC) Air à ouvrir et ressort à fermer; |
Normalement ouverte (NO) ️ Air pour fermer et ressort pour ouvrir; | |
Air to Air (AA) Air à ouvrir, air à fermer. | |
Pression de l'air dans l'actionneur | 79 à 102 psi (5,5 bar à 7 bar) |
Unités de commande et d'indication intelligentes | Contrôle du haut C |
Commande de la partie supérieure de l'appareil (positionnateur) | |
Connexion électrique | |
Connexion par bus AS-I |
Caractéristiques du design
● L'approvisionnement en CIP extérieur
● défaut d'actionnement pneumatique normalement fermé
● Conception compacte et robuste, corps sphériques forgés
● Conception équilibrée de la pression
● Corps en une pièce et corps serré au choix
● Un large choix de combinaisons de corps.
● Facile à démonter en relâchant la pince
● Parties de nettoyage et de stérilisation en option
● 100% hydraulique testé / 100% inspecté
Applications
◆La soupape pneumatique à double siège est conçue pour répondre aux besoins de deux flux de produits différents à travers la même soupape,les deux garantissent d'éviter le mélange de fluides et sont pratiques pour surveiller l'état de travail.La vanne est utilisée dans les produits laitiers, les boissons, la bière, et d'autres exigences de pureté élevées des systèmes de tuyauterie de processus.
◆ Cette vanne est normalement fermée par contrôle à distance par air comprimé. Cette vanne est accompagnée de deux petites vannes pneumatiques (normalement ouvertes) pour surveiller la fuite du joint de la vanne.
◆Le plomb (la tige supérieure à l'intérieur d'une soupape de changement) a deux joints qui forment une chambre de fuite entre eux.Fournir de l'air à l'actionneur peut rendre la vanne propre en place. Pendant le nettoyage, le fluide coule directement vers la prise. Cette valve est insensible à l'effet de marteau d'eau
Principes de fonctionnement
● Cette vanne est normalement fermée (NC), contrôlée à distance par air comprimé.
● La prise (tête supérieure à l'intérieur d'une vanne de détournement) comporte deux joints qui forment une chambre de fuite entre eux.L'alimentation en air à l'actionneur peut rendre la vanne propre en place (voir figure 2).
● Pendant le nettoyage, le liquide s'écoule directement vers la prise.
Le dessin
Conbine du corps de soupape
Sélection des fonctions
Utilisez également pour Manifold, Exemples de Manifold standard
Tags: soupape à double étanchéité, soupape anti-mélange, soupape Donjoy
