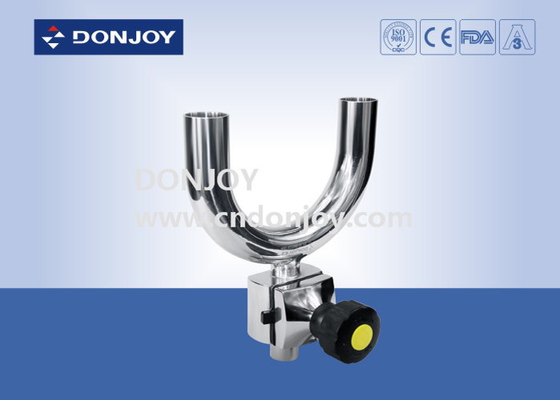

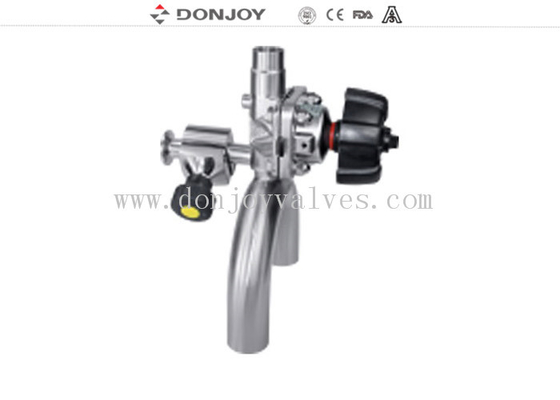

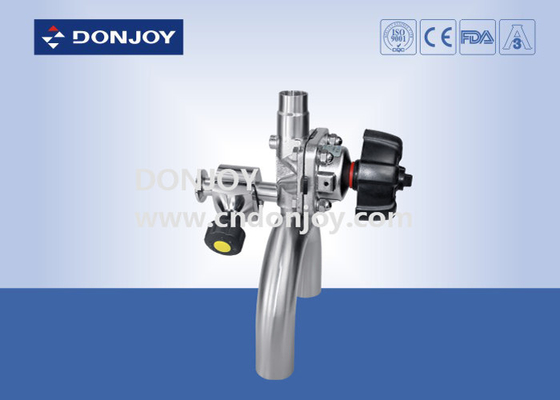

Vanne à diaphragme sanitaire de port multi manuel de 4 pouces solides solubles 316L U - type de pièce en t de B
Vanne à trois voies + vanne d'échantillonnage, conçue pour optimiser l'angle mort, mais il y a des besoins particuliers de petit tuyau de dérivation pour le gros tuyau, tuyaux droits idéaux ≥DN50, branches d'exportation et siège 1/2 "-3/4"
Descriptions
Les vannes à membrane, à commande manuelle ou pneumatique, sont spécialement conçues pour être utilisées dans les processus hygiéniques et aseptiques des industries pharmaceutiques.
La vanne est excellente pour le contrôle du débit ainsi que pour le contrôle d'ouverture/fermeture.
Les vannes à membrane sont meilleures en termes de débit par rapport aux autres vannes.Il est plus facile de nettoyer et de mieux traiter la substance avec des particules.Le phénomène de poche d'air est
rare lors de l'application du contrôle de débit.
Caractéristiques
|
Nom du produit :
|

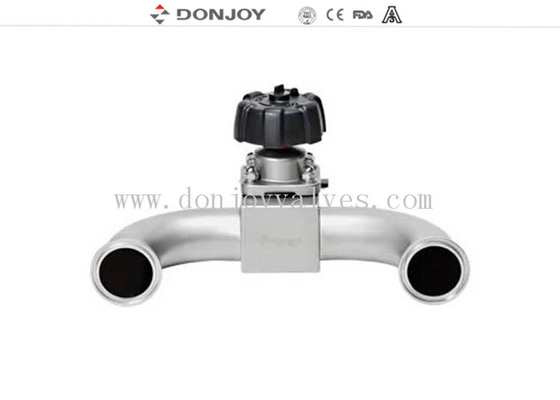

Vanne à membrane sanitaire multiport manuelle U - Type en t B
|
|
Matériau du corps de vanne :
|
SS316L
|
|
Matériau du joint :
|
Joint silcone simple/ Adhésif PTFE+EPDM/Deux pièces
PTFE+EPDM
|
|
Pression de travail maximale :
|
6 à 10Bar(selon diaphragme)
|
|
Max. Température de travail :
|
-30 degrés C à 130 degrés C (selon le diaphragme)
|
|
Taille disponible :
|
1''-4'', DN25-DN100
|
|
Connexion disponible :
|
Collier de serrage / soudage / filetage / connexion spéciale
|
|
Disponible de série :
|
3A / BPE / DIN / ISO / IDF
|
|
Opéré :
|
Manuel, Pneumatique
|
|
Structure disponible :
|
Droit, té, type U, fond de réservoir
|
|
Contrôler:
|
Positionneur de vanne intelligent / commande C-TOP / capteur de position
|
|
Certificat:
|
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600
|
|
Champ d'application :
|
Produits laitiers, aliments, boissons, pharmacie, cosmétiques, etc.
|
|
Direction de la vanne :
|
Soyez vers le haut
|
|
Numéro de port :
|
Direction multi-ports
|
Corps de soupape:
Corps forgéle blanc est à travers un morceau de lingot d'acier inoxydable, dans le processus de forgeage, ainsi que le forgeage à haute température, grâce au changement de forme du flan d'extrusion, à travers le forgeage après une densité de corps plus élevée, la structure est plus uniforme, pas de trou de sable et d'autres impuretés.Ensuite, à travers le centre de traitement, continuez l'usinage de haute précision.
Corps de couléeest fabriqué par le modèle de cire de paraffine de moule, l'infiltration du modèle de cire de paraffine dans la céramique, pour laisser toute la surface du moule de cire du corps former une couche de céramique solide.Faites fondre le modèle de cire, puis dans la fusion de la solution d'acier inoxydable, après refroidissement, éliminez l'apparence de la céramique, le corps vierge est constitué. La taille de la coulée est très précise, l'apparence extérieure est lisse, propre et bien rangée.
Fonctionnement pneumatique
1. Vanne didaphragme avec positionneur/contrôleur de processus (IL-TOP)
2. Vanne à membrane avec unité de commande (C-Top)
3. Position de la vanne Régulateur
4. Module de capteur de position
5. Actionneur en acier inoxydable
6. Actionneur en plastique
Fonctionnement électrique
7. Vanne à membrane électrique
Opération manuelle
8. Poignée en plastique
9. Poignée en acier inoxydable
Matériau du corps de vanne
10. Corps : moulage/forgeage
Diaphragme :
Joint unique : pour l'EPDM, la plage de température d'environ -10 à 120 degrés, et il convient à une utilisation dans un environnement sous vide.
EPDM + PTFE (adhésif) : la température est la même avec une seule mer, mais pour le diaphragme en PTFE à haute résistance chimique, haute stabilité, bonne flexibilité, longue durée de vie, haute étanchéité, pas de dégénérescence à froid. Il peut également être utilisé pour le système de désinfection à la vapeur.
EPDM + PTFE (séparé), la température maximale peut souffrir de 150 degrés peut fonctionner dans de mauvaises conditions
Et lorsque vous avez demandé le devis et que vous n'avez pas marqué la demande, nous vous fournirons l'EPDM + PTFE (adhésif)
Au sujet du traitement : Si pour mécanique poli : Ra environ 0,3 um, Si électrique poli : Ra environ 0,25 um.Peut également selon la demande du client
Dessins de produits
Affichage du produit
Étiquette : Vannes à membrane, Vannes pharmaceutiques, Vannes sanitaires
