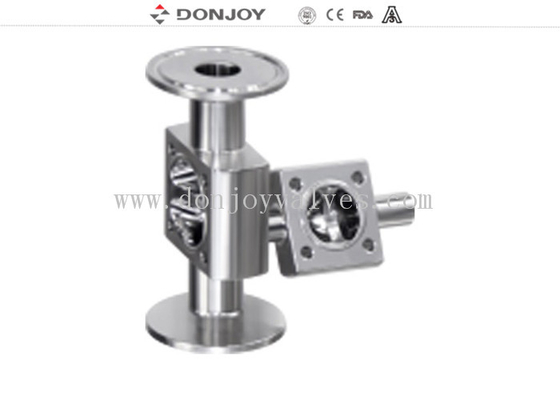

Soupape à diaphragme gauche multi d'acier inoxydable de pouce de 1/2, Connecion de soudure 3 valves gauches
Diverse configuration de soupape à diaphragme
1. Valve de Didaphragm avec Pisitioner/contrôleur de processus (IL-TOP)
2. Soupape à diaphragme avec le boîtier de commande (au dessus de la c)
3. Régulateur de position de valve
4. Poignée en plastique
5. Poignée d'acier inoxydable
6. Acuator en acier de Stianless
7. Acuator en plastique
8. Corps : Bâti/forge du corps de valve en acier rond
Caractéristiques
|
Nom de produit :
|
Diaphragme pneumatique d'acier inoxydable de Multi-port de pouce de 1/2
Valve avec souder Connecion
|
|
Matériel de corps de valve :
|
forge du corps 1.4404/316L
|
|
Matériel de joint :
|
Deux morceaux de PTFE+EPDM (norme)
D'une seule pièce d'EPDM/SILICONE/FPM, adhésif d'une seule pièce
PTFE+EPDM (facultatif)
|
|
Max Working Pressure :
|
barre 6 à 8bar (selon le diaphragme)
|
|
Max.WorkingTemperature :
|
-10 degré c avec 130 degrés C (selon le diaphragme)
|
|
Disponible taille :
|
1/2 » - 2" DN25-DN50
|
|
Disponible connexion :
|
Bride/soudure/connexion spéciale
|
|
Disponible standard :
|
3A/BPE/DIN/ISO/IDF
|
|
Fonctionné :
|
Actionneur pneumatique (inoxydables et en plastique)
|
|
Disponible structure :
|
5 ports et 3 soupapes de commande (M-53A)
6 ports et 4 soupapes de commande (M-64A)
|
|
Contrôle :
|
Contrôle/capteur de position intelligents du positionneur de valve/C-TOP
|
|
Certificat :
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Champ d'application :
|
Laiterie, nourriture, boisson, pharmacie, cosmétique, etc.
|
|
Combinaison :
|
3 soupapes de commande, 5 ports
|
Applications
Des soupapes à diaphragme, manuellement ou d'une manière pneumatique fonctionné, sont spécifiquement conçues à l'utilisation sur l'hygiène et aux processus aseptiques dans les industries pharmaceutiques.
La valve est excellente pour le contrôle de flux aussi bien qu'ouvrez-vous/contrôle strict.
Les soupapes à diaphragme sont meilleures dans la caractéristique de l'écoulement en comparaison d'autres valves. C'est eaiser à nettoyer et améliorer pour traiter la substance avec des particules. Le phénomène du trou d'air est rare pendant la demande du contrôle de flux.
Corps de valve
La forge du corps que le blanc est par un morceau de lingot d'acier inoxydable, dans le processus de forge, avec la pièce forgéee à hautes températures fournir, par le changement de forme de blanc d'extrusion, par la pièce forgéee après le dendity de corps plus haut, la structure est plus uniforme, aucun trou de sable et d'autres impuretés. Alors par le centre de traitement continuer l'usinage de haute précision.
Le corps de moulage est fait par le modèle de solide de paraffine de moule, infiltratiion de modèle de solide de paraffine dans en céramique, pour laisser la forme de surface de moule de cire de corps entier par couche d'en céramique fort. Modl de cire de fonte, puis dans la fonte de la solution d'acier inoxydable, après le coup de refroidissement outre de l'aspect du corps en céramique et vide se compose. La taille de moulage est très précise, l'apperance extérieur est smmoth, propre et rangée.
Caractéristiques de structure

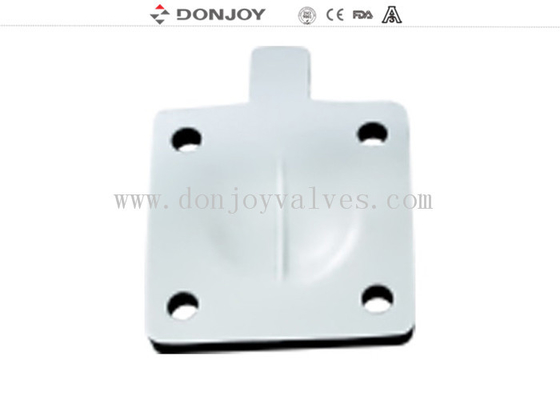

Nouvelle conception de diaphragme.
L'entretien est simple, sûr et facile pour fonctionner.
fonction Auto-vide.
Excellente valeur eue de kilovolt.
Stérilisation et nettoyage de CIP/SIP.

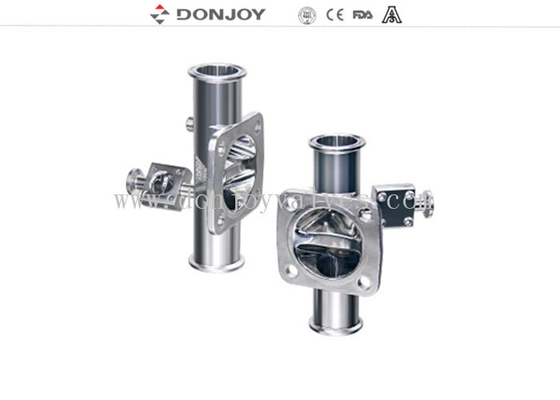

Type soupape à diaphragme de M-53A de Multiport
Trois soupapes de commande, 5 ports
Un siège de point d'eau
Deux ont intégré le siège de valve de échantillonnage en circuit fermé
Suggérez le S1 vers le haut de l'installation
Type soupape à diaphragme de M-64A de Multiport
Quatre soupapes de commande, 6 ports
Le bloc et les ports stériles de valve sont faits en bloc d'acier inoxydable,
Bloc multifonctionnel avec plusieurs applications intégrées, point d'utilisation WFI, échantillonnage,
drain condensat, versant dans de plus grands navires, vidangeant, offre stérile de vapeur pour le SI
