Lieu d'origine:
La Chine
Nom de marque:
DONJOY
Certification:
CE,3A,FDA
contactez-nous

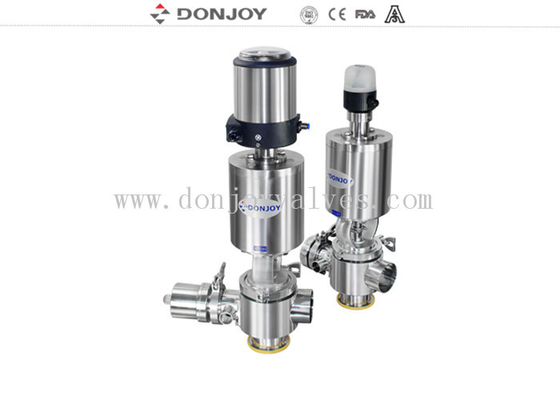

Soupape à siège de dérivation sanitaire CIP pneumatique à pression moyenne avec IL-Top
Description
Deux modèles en option : un corps de vanne (arrêt de l'inversion)
Trois corps de soupape (soupape à siège de dérivation)
spécification
Nom du produit : |
Soupape à siège de dérivation sanitaire CIP pneumatique à pression moyenne avec IL-Top |
Matériau du corps de vanne : |
316L |
Matériau du joint : |
EPDM (standard) FPM / SILICIUM/NBR, FDA177.2600 |
Pression de service maximale : |
10 bars |
Max.Température de travail : |
120°C |
Taille disponible : |
DN40 - DN100 ou 1.5" - 4" |
Connexion disponible : |
Collier de serrage / soudage / filetage / connexion spéciale |
Norme disponible : |
3A/DIN/SMS/RJT/ISO/IDF |
Opéré : |
Pneumatique |
Un corps de vanne : |
|
Trois corps de vanne : |
Vanne à siège de dérivation |
Direction |
Orientation angulaire 360° |
Nettoyage |
Nettoyage CIP |
Structure |
Avec actionneur pneumatique et C - TOP |
Certificat: |
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600, ISO |
Applications
La vanne anti-mélange CIP d'alimentation externe est conçue pour répondre à deux flux de produits différents à travers la même vanne unique, les deux garantissent d'empêcher le mélange de fluides et sont pratiques pour surveiller les conditions de travail.
Principes de fonctionnement
1. Contrôlez à distance par air comprimé cette vanne est normalement fermée (NC). Cette vanne est accompagnée de deux petites vannes pneumatiques (normalement ouvertes).un pour la surveillance, un autre pour le CIP.
2. Le corps (tige supérieure à l'intérieur d'une vanne de commutation) a deux joints, qui forment une chambre de fuite entre eux, le fluide de fuite s'écoule dans la chambre, se décharge à travers la vanne de détection. L'alimentation en air de l'actionneur peut rendre la vanne propre en place.
3. Lors du nettoyage, le fluide s'écoule directement vers le bouchon, cette vanne est insensible à l'effet de coup de bélier.
Combinaisons corporelles
Dessins de produit
Balise :Vanne anti-mélange Donjoy, Vanne à double siège, Vannes sanitaires
