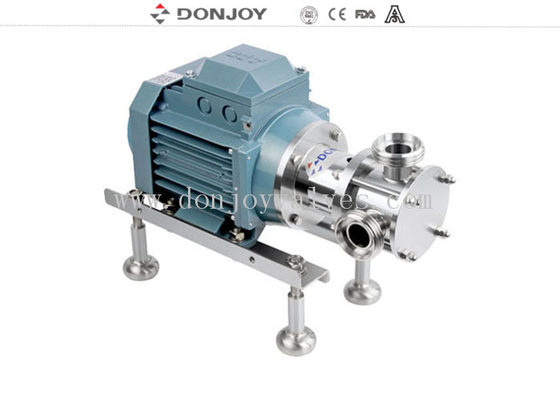

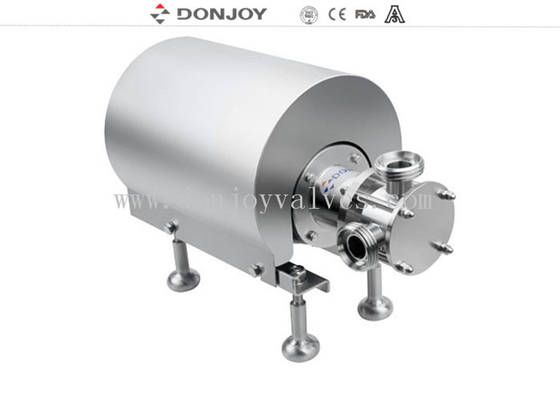

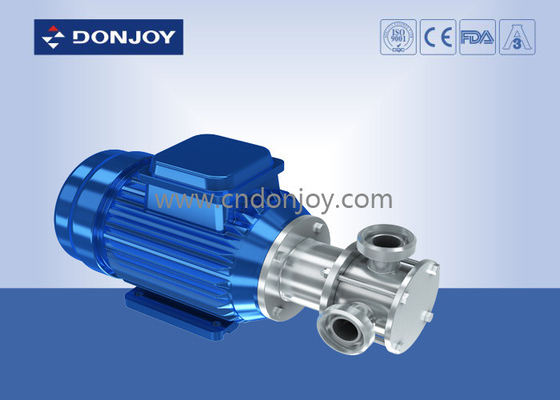

316L pompe à haute pureté hygiénique à impulseur flexible - série RX
Définition
Pompes à roue de souplesse RX
Il peut réaliser une rotation dans le sens des aiguilles d'une montre et dans le sens inverse.
Il peut être extrait et transféré liquide lorsque le niveau de liquide inférieur à la pompe d'entrée envenMax. 5M
La pompe est conçue pour transporter et transférer des supports à faible viscosité et à haute viscosité etles matières contiennent des particules ou des gaz
Les spécifications
|
Nom du produit:
|
316L pompe à haute pureté hygiénique à impulseur flexible - série RX
|
|
Matériau du corps de la pompe:
|
Le numéro de téléphone est SS304/SS316L/1.4301/1.4404
|
|
Matériau du joint:
|
Le produit doit être présenté sous forme d'une couche d'étiquette.
|
|
Max. débit:
|
20 m3/h
|
|
- Je ne peux pas.
|
80 H ((m)
|
|
Pression de travail maximale:
|
4 bar
|
|
Je travaille. Température:
|
80 °C
|
|
Étanchéité mécanique:
|
Les données sont fournies par les autorités compétentes de l'État membre dans lequel elles se trouvent.
|
|
Type d'étanchéité:
|
FJe...étanchéité mécanique double/étanchéité mécanique unique (standard)
|
|
Puissance du moteur:
|
0Pour les appareils à haute puissance électrique, le réglage de la puissance électrique doit être effectué à l'aide d'un régulateur électrique.
|
|
Voltage:
|
110 V, 220 V, 380 V
|
|
Moteur:
|
ABB/domestique/SIEMENS
|
|
Fréquence motrice:
|
50 Hz, 60 Hz
|
|
Traitement de surface:
|
Ra≤0,6 μm, EP=Ra0,4 μm
|
|
Modèle:
|
RX
|
|
Connexion disponible:
|
Tri-clampe, fil, bride
|
|
Disponible en série:
|
Le numéro de série de l'appareil est le numéro de série de l'appareil
|
|
Fonctionnement:
|
Électrique
|
|
Option de faible décharge:
|
Ventilateur à basse décharge/ventilateur à diaphragme/ventilateur à bille/ventilateur papillon
|
|
Le certificat:
|
3-A-02-11 N'existe pas1759, FDA 177.2600 CE-MD/06-42 NO.705201402401-00 Pour les médicaments à base de plantes
|
|
Portée de l'application:
|
Produits laitiers,aliments, boissons, pharmacie, cosmétiques, etc.
|
|
Matériaux de l'impulseur
|
NBR, EPDM et VITON
|
|
Détails de l' emballage:
|
Cas en contreplaqué ou sur mesure ou selon la demande des clients.
|
|
Détails de la livraison:
|
Habituellement dans les 20 jours après réception de l'acompte T/T.
|

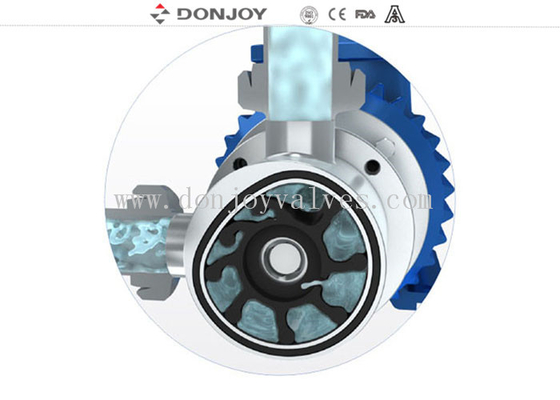

Principe de fonctionnement

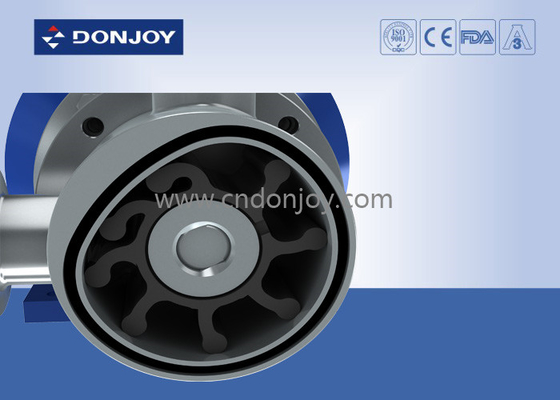

1À l'entrée de la pompe, en raison de la structure excentrique interne du stator de la pompe, un vide partiel se forme entre les lames de la roue flexible lorsque le volume est augmenté.L'aspiration ainsi formée attirera le liquide dans la chambre de pompage.
2L'impulseur rotatif transportait le liquide d'entrée en sortie.L'espace entre les lames permet à de grandes particules solides de passer à travers la pompe et sans endommager le liquide.
3. La roue est en contact avec la partie plate de la surface excentrique interne dans le stator de la pompe.
Conception avancée, construction simple

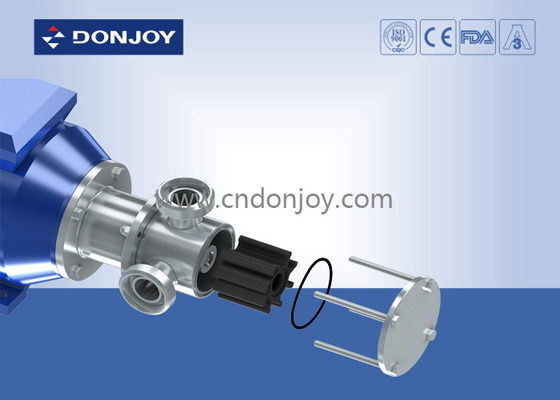

L'entretien est simple et économique. Le couvercle de la pompe est fixé par quatre écrous de verrouillage. Lors du maintien de l'étanchéité de la roue et de l'arbre de la pompe, il suffit de dévisser les écrous.
Caractéristiques techniques:
Débit maximal: 8 m3/h
Pression maximale: 4 bar
Aspiration maximale: 5 M
Température maximale: 80°C
Traitement de surface: Ra≤0,6 μm, EP=Ra0,4 μm
Matériaux:
• Carrosserie et ventilateur: AISI 316L
• joints: EPDM (approprié pour les aliments)
• Sécurisation mécanique de l'arbre
RX application de produits sanitaires
L'hygiène est d'une importance primordiale dans la transformation des aliments et des produits laitiers.Le RX en acier inoxydable est facile à nettoyer., qui utilisent des joints d'arbre non solés qui ne provoquent pas de dépôt liquide et le matériau de roue utilisé a été testé et approuvé. et est certifié conforme aux réglementations de la FDA.Produits typiques adaptés à la livraison par pompe, y compris: lait, lait écrémé, crème, caillé, yogourt, lactosérum, morceaux, sirop, condiments, gélatine, miel, confiture, pommade, conserves, boissons, vin, bière, jus de fruits et épices.
RX application dans l'industrie
RX pompe à roue flexible pourrait également être appliquée à la situation sans exigence sanitaire, cependant, il est encore comme pompe principale en acier inoxydable.La pompe en acier inoxydable RX est particulièrement adaptée au transport de liquides acides, les argileux, les additifs pour béton, les détergents, les colorants, les produits chimiques de traitement des films, l'encre et les produits cosmétiques de traitement des eaux usées sont également fréquemment pompés dans ce type de pompe, y compris les produits suivants:shampooing, détergent et hydratant.
maintenir

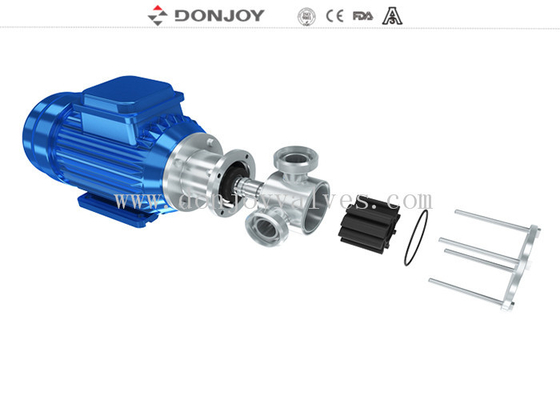

Le couvercle de la pompe est fixé par quatre écrous, il suffit de démonter le couvercle de la pompe lorsque le rotor et l'étanchéité de l'arbre sont complètement révisés.Cela rend la pompe très pratique et les temps d'arrêt seront raccourcis.
Tableau de sélection
Le dessin
Mode de connexion
Taux de débit et tête
