Solution flexible de pompe de roue à aubes de la flexibilité EPDM de RX pour le liquide transportant avec des matériaux de SS316L
Description

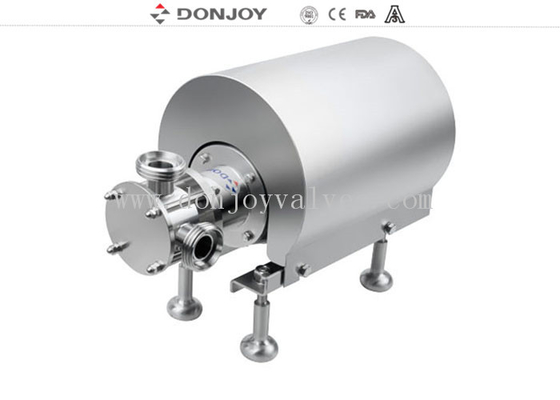

Pompe de roue à aubes de flexibilité de RX
Il peut réaliser la rotation dans le sens horaire et dans le sens contraire des aiguilles d'une montre.
Il peut être extrait et liquide transféré quand le niveau liquide inférieur à l'orifice d'admission de pompe enven max.5M
La pompe est conçue pour transporter et transférer la basse viscosité et les médias et les matériaux de grande viscosité contient des particules ou des gaz
Caractéristiques
Nom de produit : |
Solution flexible de pompe de roue à aubes de la flexibilité EPDM de RX pour le liquide transportant avec des matériaux de SS316L |
Matériel de corps de la pompe : |
SS316L1.4404 |
Matériel de joint : |
EPDM (norme, approbation de FDA) FPM (Viton) et NBR |
Max. Flow : |
20m3/h |
Max. Head : |
40H (m) |
Pression d'utilisation maximale : |
barre 4 |
Max. Working Temperature : |
°C 80 |
Joint mécanique : |
SIC/SiC/EPDM (norme), C/SIC, TC/TC |
Type de scellage : |
Double joint mécanique rincé/joint mécanique simple (norme) |
Puissance de moteur : |
0.5kw, 0.75kw, 1.1kw, 1.5kw, 2.2kw, 3.0kw, |
Tension : |
110V, 220V, 380V/440v |
Moteur : |
ABB/domestic/SIEMENS |
Fréquence de moteur : |
50HZ, 60HZ |
Préparation de surface : |
Ra≤0.6μm, EP=Ra0.4μm |
Modèle : |
RX |
Disponible connexion : |
Tri bride, fil, bride |
Disponible standard : |
DIN, SMS, 3A, RJT, ISO/IDF |
Fonctionné : |
Éclectique |
Basse option de décharge : |
Basse décharge/soupape à diaphragme/robinet à tournant sphérique/vanne papillon |
Certificat : |
3-A-02-11 NO.1759, FDA 177,2600 CE-MD/06-42 NO.705201402401-00 |
Champ d'application : |
Laiterie, nourriture, boisson, pharmacie, cosmétique, etc. |
Matériaux de roue à aubes |
NBR, EPDM, VITON |
Détails de empaquetage : |
Caisse de contreplaqué ou customerized. Ou selon la demande des clients. |
Détails de la livraison : |
Habituellement d'ici 20 jours après réception de l'acompte de T/T. |

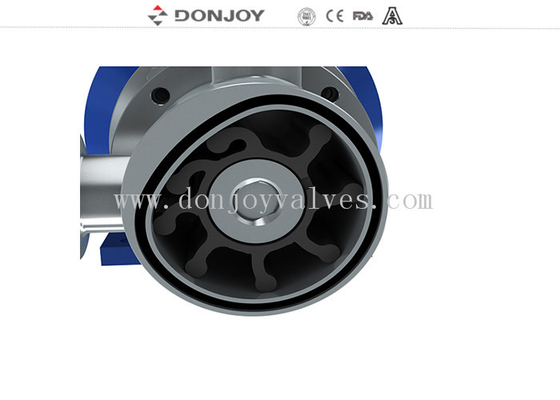

Principe de fonctionnement
1. À l'orifice d'admission de pompe, dû à la structure excentrique intérieure du redresseur de pompe, le vide partiel entre les lames de la roue à aubes flexible sera formé quand le volume est augmenté. L'aspiration par conséquent formée dessinera le liquide dans la chambre de pompe.
2. L'impleller tournant a été porté le liquide de l'admission au débouché. À ce stade l'espace entre les lames a été maintenu réellement constant. L'espace entre les lames permet à de grandes particules solides de passer par la pompe et sans dommages sur le liquide.
3. La roue à aubes est entrée en contact avec la partie plate de la surface intérieure excentrique dans le redresseur de pompe. La roue à aubes de Whne est pliée, le volume entre les lames sera diminué sans interruption et même de la pompe.

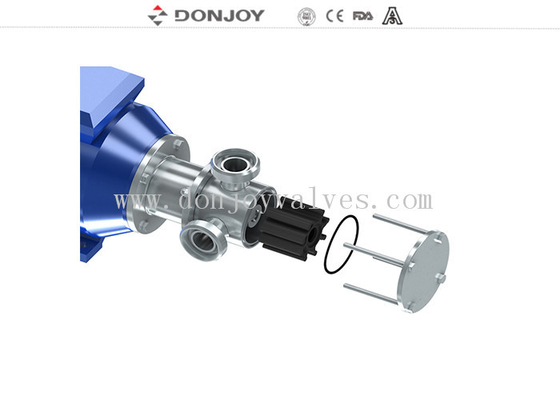

Conception anticipée, construction simple
Smple de l'entretien I et économique. La couverture de pompe est fixée par quatre écrous de verrouillage. En maintenant le joint de roue à aubes et d'axe de la pompe, devez juste dévisser les écrous.
Joint mécanique :
Nous adoptons le joint mécanique simple, scellant le surfaci est céramique de carbone-métal, durée de vie est prolongés. Dans l'application sanitaire de nourriture, des joints mécaniques sont conçus pour être nettoyés sasily et pour être les cannelures évitées où peut être formé avec le sédiment par le liquide.
Matériaux :
• Corps et fan : AISI 316L
• Garniture : EPDM (approprié à la nourriture)
• Joint mécanique d'axe
Application de RX de sanitaire
L'hygiène est d'importance primordiale dans le traitement de la nourriture et des laitages. Le RX est conçu avec la roue à aubes polie de catégorie d'acier inoxydable et de nourriture ou de lait pour répondre à l'exigence rigoureuse d'hygiène. Il est facile nettoyer l'acier inoxydable RX sanitaire, qui utilise le joint unsoltted d'axe que la dose ne pas causer le dépôt liquide et le matériel utilisé de roue à aubes a été examiné et approuvé. et est certifié pour se conformer aux règlements de FDA. Produits typiques appropriés à la livraison par la pompe comprenant : Lait, lait écrémé, crème, laits caillés, youghurt, petit lait, morceaux, sirop, condiments, gélatine, miel, confiture, onguent, nourriture en boîte, boisson, vin, bière, jus de fruit et épices.
Application de RX d'industrie
La pompe flexible de roue à aubes de RX pourrait également être appliquée à la situation sans condition sanitaire, cependant, elle est toujours en tant que pompe principale d'acier inoxydable de l'acier inoxydable pump.RX est particulièrement appropriée à transporter les liquides acides, argiles, additifs concrets, détergents, colorants, film traitant des produits chimiques, encre et le cosmétique de traitement des eaux usées sont également pompés dans ce type de pompe fréquemment, y compris les produits suivants : savon, shampooing, détergent, et crème hydratante.
Tableau de Slection
Dessin
Manière de connexion
Débit et tête
