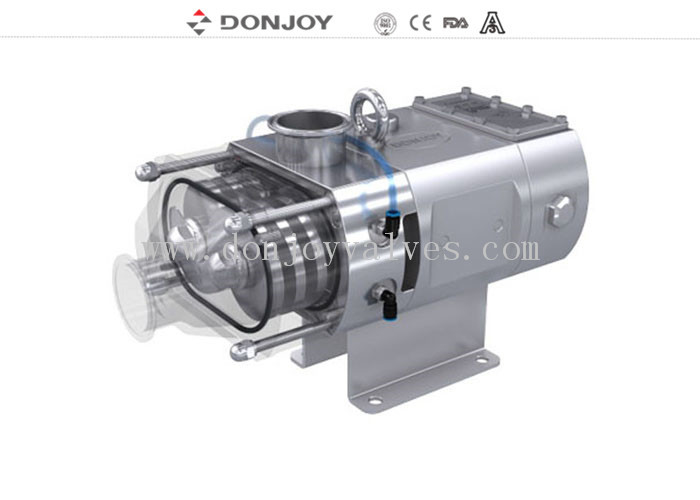

Pompe à vis Stwin avec servomoteur
Applications
La pompe à vis double a une forte capacité d'auto-amorçage, peut transporter des particules solides, un mélange gaz-liquide, des matériaux à haute viscosité, à basse viscosité et autres. La pompe peut non seulement extraire et transporter des matériaux, mais également s'appliquer aux systèmes CIP et SIP, ce qui peut réduire les tuyaux, les vannes et les pompes exclusives CIP, ce qui améliore l'efficacité et permet d'économiser des coûts. Elle possède des caractéristiques supplémentaires que les autres pompes volumétriques n'ont pas, telles que l'absence de phénomène de pulsation, l'absence d'endommagement des particules, une pression élevée, une large plage de vitesses, une large plage de débit, etc.
Et utilisée pour des conditions de travail complexes ou le transport et l'extraction de matériaux avec une capacité d'auto-amorçage à haute efficacité et des particules solides transportables, un mélange gaz-liquide, une viscosité élevée, une faible viscosité, etc.
Spécifications
Nom du produit : |
Pompe à vis double SS pour le transport et l'extraction de matériaux |
Matériau : |
100 % acier inoxydable, pièces en contact avec les produits 316L |
Matériau du joint : |
SIC / SIC / EPDM (Standard, approbation FDA) |
Débit max. : |
110 m3/h |
Pression max. : |
20 bar |
Température de fonctionnement max. : |
150 °C |
Régime max. : |
3500 tr/min |
Particules max. : |
23 mm |
Puissance du moteur : |
2,2 kW, 3 kW….22 kW |
Caractéristique |
Mobile |
Tension : |
110 V, 220 V, 380 V, 440 V |
Moteur : |
ABB, SEW, 50 Hz / 60 Hz |
Traitement de surface : |
Ra≤0,6 µm, EP=Ra0,4 µm |
Raccordement disponible : |
Bride, Filetage, Soudure bout à bout, Bride |
Norme disponible : |
DIN, SMS, 3A, RJT, ISO / IDF |
Certification |
3-A-02-11 N° 1759, FDA 177.2600 CE-MD/06-42 N° 705201402401-00 |
Domaine d'application : |
Laiterie, alimentation, boissons, pharmacie, cosmétiques, etc. |
Détails de la livraison : |
Normalement dans les 20 jours suivant la réception du paiement initial T/T. |
Conception de la garniture mécanique de la pompe à vis double
1. Garniture mécanique simple
2. Garniture mécanique double
Matériaux : SIC/SIC/EPD, SIC/C/FKM, SIC/C/HNBR, SIC/SIC/EPDM, SIC/SIC/FKM, SIC/SIC/HNBR, TC/TC/EPDM, TC/TC/FKM, TC/TC/HNBR
Pompe à vis double pour le nettoyage CIP et la configuration de la distribution de fluides
Grâce à sa forte capacité d'auto-amorçage, la pompe à vis de la série LG a la capacité de distribuer des fluides à haute et basse viscosité, ainsi que des fonctions d'extraction et de nettoyage de liquides CIP. Le choix de la pompe à vis de la série LG vous aidera à réduire l'utilisation d'une pompe dédiée CIP et d'un système de contrôle de vannes, ce qui permettra d'économiser des coûts.
Conception
1. Transport et extraction de matériaux
2. S'applique aux systèmes CIP et SIP
3. Pas de phénomène de pulsation, pas d'endommagement des particules
4. Haute pression, plage de vitesses, large plage de débit, etc.
Solution flexible pour bidirectionnel réversible, haute pression, haute viscosité, grosses particules, sans pulsation, distribution de liquide.
Choisissez l'espacement de vis adapté à votre processus
Option 1 : Grand espacement des vis, débit élevé, peut distribuer des particules plus grosses, mais la pression sera inférieure par rapport à une vis à petit espacement
Option 2 : Petit espacement des vis, débit plus faible mais pression plus élevée, les particules qui peuvent être transportées seront également plus petites.
Combinaison de la pompe à vis double
1 Pompe à vis LG-R (Entrée et sortie verticales avec niveau)
2. Pompe à vis LG-L (Entrée et sortie horizontales avec niveau)
3. Pompe à vis + chemise chauffante
4. Pompe à vis à engrenages hélicoïdaux à moteur à fréquence variable
5. Pompe à vis à connexion directe au moteur
6. Pompe à vis avec couvercle complet
7. Pompe à vis avec couvercle complet
8. Pompe à vis avec connecteur de mélange de matériaux
9. Pompe à vis avec système de sécurité externe
10. Pompe à vis avec trémie à bride
11. Pompe à vis à régulation de vitesse progressive mécanique
12. Pompe à vis avec chariot et console

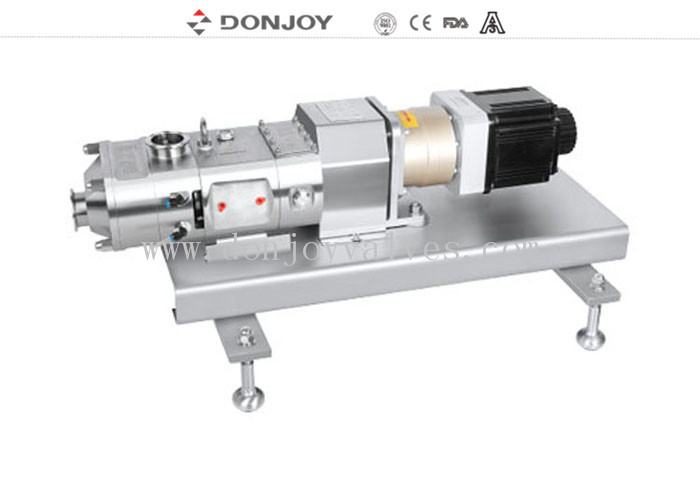

13. Pompe à vis à sortie à réduction de vitesse à servomoteur
Caractéristiques
1. Pression jusqu'à 300 psi (20 bar)
2. Écrou de blocage de vis spécial conçu pour prolonger la durée de vie
3. Il n'y a pas de roulements ni de vis dans la zone en contact avec le fluide
4. Arbre de grand diamètre 17-4PH pour une résistance et une rigidité supérieures. Aide à réduire les vibrations et à prolonger la durée de vie du joint
5. Roulements à rouleaux à aiguilles robustes de haute précision.
6. Les roulements lubrifiés à l'huile peuvent être lubrifiés vers l'avant sur toutes les plages de vitesse, de température et de pression
Tableau de sélection
Raccordement entrée/sortie de la pompe Standard
Raccordement :Bride, Filetage, Bride aseptique, Type d'écrou, Trémie à bride
Norme :DIN11851, DN11864, SMS, ISO, IDF, RJT, Bride,...
Et si vous avez besoin de plus d'informations, veuillez nous contacter.
Tableau des données dimensionnelles
