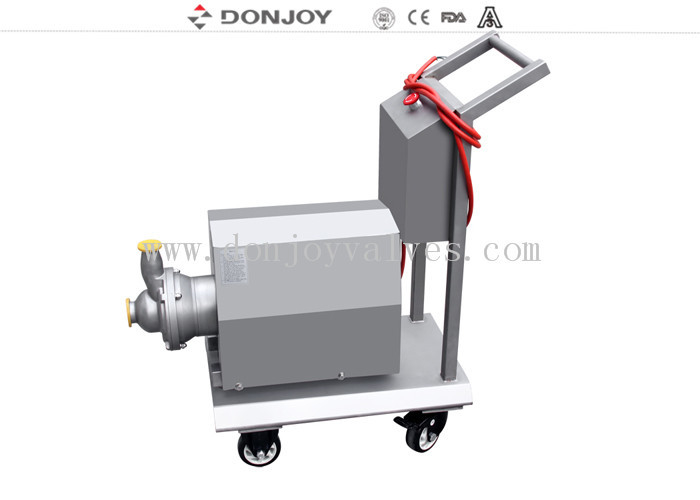

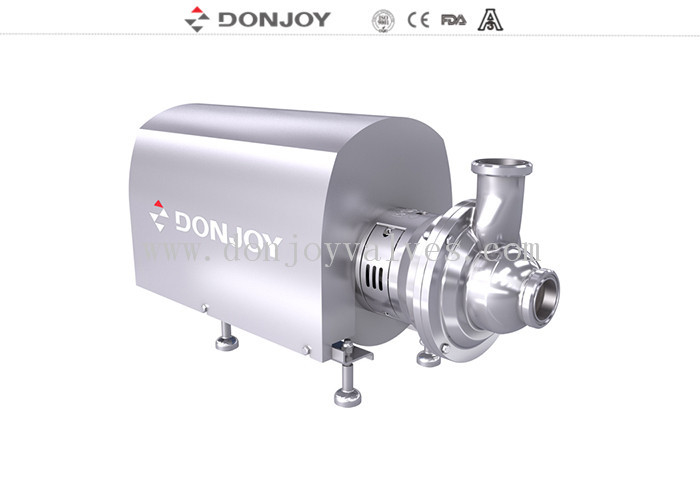

SS304 Pompes de retour à haute pureté CIP dans l'industrie pharmaceutique/Pompes CIP

Pompe haute pureté pour les applications de retour CIP dans l'industrie pharmaceutique avec des matériaux 316

Solution pour une grande efficacité, un faible bruit, une grande aspiration, une maintenance simple, une grande pureté

Diverses applications pour la série CIP
Capacité d'auto-amorçage supérieure jusqu'à 8 mètres, la pression négative peut être de -0,8 bar
Solution CIP
Vidange de réservoir
Un faible niveau de liquide peut être une aspiration de 8 mètres

 1. Cette pompe est une pompe auto-amorçante de conception latérale sanitaire, elle convient à l'industrie agroalimentaire, pharmaceutique et chimique.
2. Elle est spécialement conçue pour pomper des matériaux contenant de l'air ou du gaz, et elle peut également être utilisée pour une aspiration négative avec un amorçage préalable ainsi qu'avec des équipements de filtration.
3. Elle peut être utilisée pour le vin, l'huile, les sirops, les produits volatils tels que l'alcool, et d'autres solvants ou avec des produits à des températures proches du point d'ébullition. Cependant, l'utilisation principale de cette pompe est pour la récupération CIP.
Principes de fonctionnement

1. La turbine est logée entre le corps d'entrée et le corps Venturi et elle tourne en conjonction avec l'arbre de la pompe.
2. La rotation de la turbine et l'agencement du canal latéral créent une pression négative à l'intérieur du corps d'entrée.
3. Ce qui génère la force d'aspiration de la pompe. En même temps, le fluide reçoit de l'énergie sous forme d'énergie cinétique et d'énergie de pression, et cela le propulse à travers le corps de la turbine.
Conception mécanique

Le joint mécanique de la pompe centrifuge auto-amorçante Donjoy DJ-CIP-L Series est recherché et développé en collaboration avec une célèbre entreprise suédoise européenne. Le joint mécanique est conçu avec un équilibre de pression et une très longue durée de vie. Peut être démonté et entretenu facilement sans outils spéciaux. La pureté sanitaire est conforme aux normes EU EHEDG, USA 3-A-02-11, FDA1772600, etc. Et dispose de nombreuses configurations.

Option de matériaux du joint mécanique :

1. SIC/CEPDM, SIC/C/FKM, SIC/C/HNBR, SIC/SIC/EPDM, SIC/SIC/FKM, SIC/SIC/HNBR, TC/TCEPDM, TC/TC/FKM, TC/TC/HNBR.

Avantages techniques

1. Le démontage et l'installation de la maintenance peuvent être effectués sans personnel professionnel ni outils spéciaux.

2. Utilisation initiale du débogage de l'installation, même si une courte rotation inverse ne sera pas endommagée.

3. La turbine et l'arbre sont reliés par une rainure de clavette, la turbine et la bague rotative du joint mécanique sont reliées par une goupille

La bague statique du joint mécanique et le corps de la pompe sont reliés par une bride de forme spéciale

4. Compatible avec les joints mécaniques simples et doubles, il suffit de changer le joint mécanique.

Norme de connexion d'entrée et de sortie de la pompe CIP SERIES

Connexion : Filetage, serrage, Bride, Bride aseptique, KF, etc.

Norme : DIN, SMS, ISO, IDF, RJT, ASME BPE, 3A, I LINE

Tableau de sélection de la pompe centrifuge auto-amorçante CIP :

Pour plus de détails, veuillez nous contacter directement
