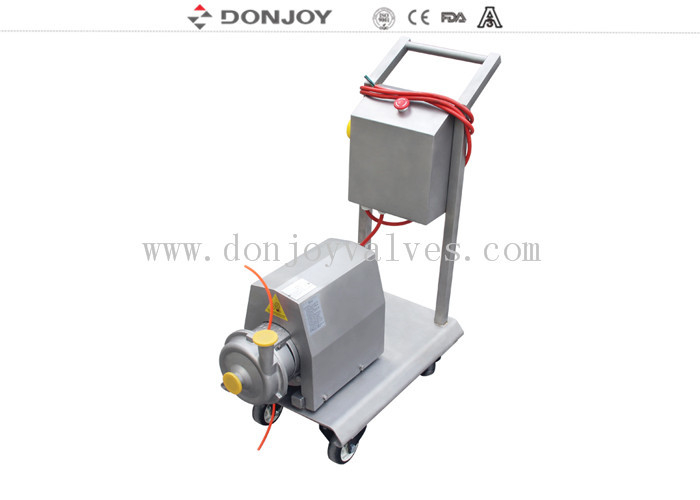

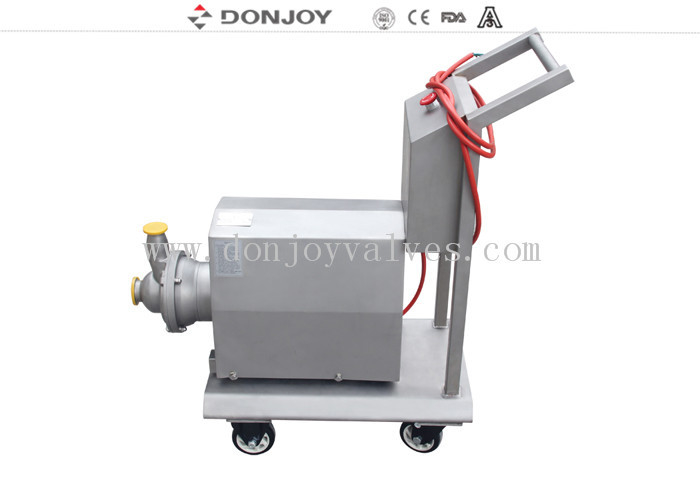

Pompes Donjoy CIP avec voiture mobile/Pompes à auto-préparation de haute pureté

Pompe haute pureté pour les applications de retour CIP dans l'industrie pharmaceutique avec des matériaux 316

Solution pour une grande efficacité, un faible bruit, une grande aspiration, une maintenance simple, une grande pureté

Diverses applications pour la série CIP
Capacité d'auto-amorçage supérieure jusqu'à 8 mètres, la pression négative peut être de -0,8 bar
Solution CIP
Vidange de réservoir
Un faible niveau de liquide peut être une aspiration de 8 mètres

· Pièces en contact avec le fluide pompé : AISI 304 / AISI 316L
· Autres pièces : AISI 304
· Joints (standard) : .EPDM (FDA)
· Garniture mécanique (standard) : C/SiC/EPDM
· Finition de surface interne : Polie
· Finition de surface externe : Sablage
Application :

· La pompe est une pompe d'amorçage à canal latéral sanitaire, elle convient à l'industrie agroalimentaire, pharmaceutique et chimique.
· Elle est spécialement conçue pour pomper des matières contenant de l'air ou du gaz, et elle peut également être utilisée pour l'aspiration négative avec un amorçage préalable ainsi qu'avec un équipement de filtration.
· Elle peut être utilisée avec du vin, de l'huile, des sirops, des produits volatils tels que l'alcool et d'autres solvants ou avec des produits à des températures proches du point d'ébullition. Cependant, l'utilisation principale de cette pompe est pour le retour CIP.
Type de moteur : B35, Fréquence du moteur : 50HZ/60HZ
Principes de fonctionnement

1. La turbine est logée entre le corps d'entrée et le corps Venturi et elle tourne en conjonction avec l'arbre de la pompe
2. La rotation de la turbine et l'agencement du canal latéral créent une pression négative à l'intérieur du corps d'entrée
3. Ce qui génère la force d'aspiration de la pompe. En même temps, le fluide reçoit de l'énergie sous forme d'énergie cinétique et d'énergie de pression, et cela le propulse à travers le corps de la turbine.
Conception mécanique

La garniture mécanique de la pompe centrifuge auto-amorçante Donjoy DJ-CIP-L Series est recherchée et développée en collaboration avec une célèbre entreprise suédoise européenne. La garniture mécanique est conçue avec un équilibre de pression et une très longue durée de vie. Peut être démontée et entretenue facilement sans outils spéciaux. La pureté sanitaire est conforme aux normes EU EHEDG, USA 3-A-02-11, FDA1772600, etc. Et dispose de nombreuses configurations.

Option de matériaux de garniture mécanique :

1. SIC/CEPDM, SIC/C/FKM, SIC/C/HNBR, SIC/SIC/EPDM, SIC/SIC/FKM, SIC/SIC/HNBR, TC/TCEPDM, TC/TC/FKM, TC/TC/HNBR.

Avantages techniques :

1. Le démontage et l'installation de la maintenance peuvent être effectués sans personnel professionnel ni outils spéciaux.

2. Utilisation initiale de la mise en service de l'installation, même si une courte rotation inverse ne sera pas endommagée.

3. La turbine et l'arbre sont reliés par une rainure de clavette, la turbine et la bague rotative de la garniture mécanique sont reliées par une goupille

La bague statique de la garniture mécanique et le corps de la pompe sont reliés par une bride de forme spéciale

4. Compatible avec les garnitures mécaniques simples et doubles, il suffit de changer la garniture mécanique.

Norme de connexion d'entrée et de sortie de la pompe CIP SERIES

Connexion : Filetage, serrage, bride, bride aseptique, KF, etc.

Norme : DIN, SMS, ISO, IDF, RJT, ASME BPE, 3A, I LINE

Tableau de sélection de la pompe centrifuge auto-amorçante CIP :

Pour plus de détails, veuillez nous contacter directement
