Système de pompes à haute pureté à auto-préparation pour les boissons au lait aromatisées

Pompe CIP U type Purity avec matériaux SS304 avec grande aspiration et haute efficacité

Solution pour haute efficacité, faible bruit, grande aspiration, entretien simple, haute pureté

Diverses applications pour la série CIP
Capacité d'auto-amorçage supérieure jusqu'à 8 mètres, la pression négative peut être de -0,8 bar
Solution CIP
Vidange de réservoir
Un faible niveau de liquide peut être une aspiration de 8 mètres

Description
Options
1. Garniture mécanique : C/SIC/EPDM
2. Joint : Viton/NBR
3. Raccordement : Filetage, Bride, Bride (DIN, SMS, RJT, IDF)

Spécifications


Applications
1. Cette pompe est une pompe auto-amorçante de conception sanitaire latérale, elle convient à la transformation des aliments, à la pharmacie et à l'industrie chimique.
2. Elle est spécialement conçue pour pomper des matières contenant de l'air ou du gaz, et elle peut également être utilisée pour l'aspiration négative avec un amorçage préalable ainsi qu'avec des équipements de filtration.
3. Elle peut être utilisée pour le vin, l'huile, les sirops, les produits volatils tels que l'alcool et autres solvants ou avec des produits à des températures proches du point d'ébullition. Cependant, l'utilisation principale de cette pompe est pour la récupération CIP.
Principes de fonctionnement

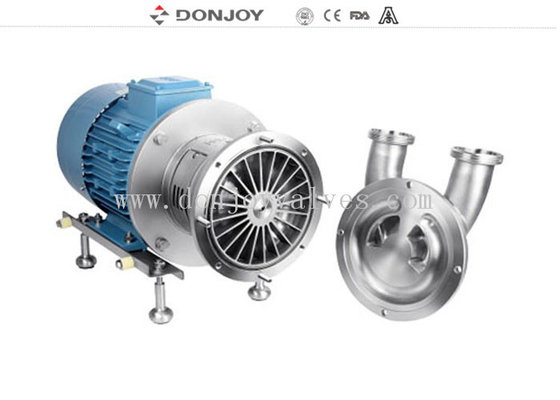

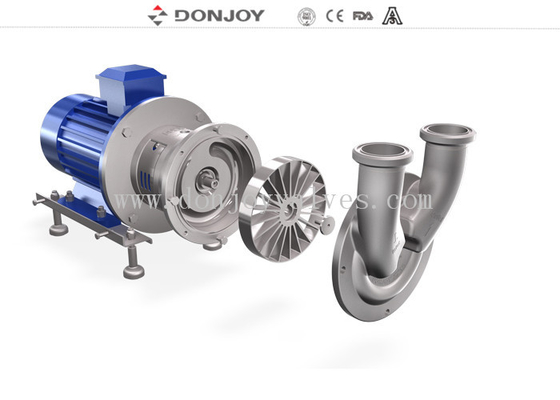

1. La turbine est logée entre le corps d'entrée et le corps Venturi et elle tourne en conjonction avec l'arbre de la pompe.
2. La rotation de la turbine et l'agencement du canal latéral créent une pression négative à l'intérieur du corps d'entrée.
3. Ce qui génère la force d'aspiration de la pompe. En même temps, le fluide reçoit de l'énergie sous forme d'énergie cinétique et d'énergie de pression, et cela le propulse à travers le corps de la turbine.
Conception et caractéristiques

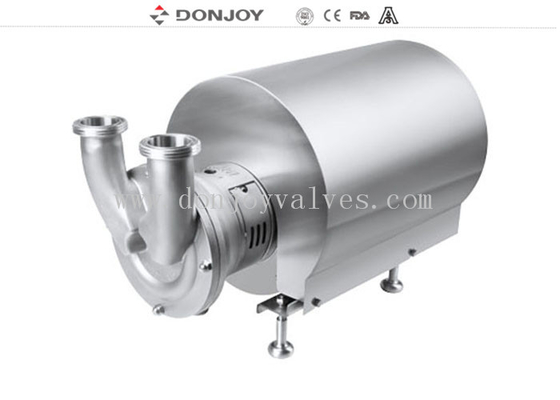

1. Couvercle du moteur fabriqué avec une plaque formée à froid
2. Corps d'entrée et turbine en acier inoxydable moulé à la cire perdue
3. La garniture mécanique empêche le contact entre le ressort et le fluide pompé.
4. Support en acier inoxydable
5. Finition de surface : Sablage

Matériaux

• Pièces en contact avec le fluide pompé : AISI?316/304
• Autres pièces : AISI?304
• Joints (standard) : EPDM (FDA)
• Garniture mécanique (standard) : C/SiC/EPDM
• Finition de surface interne : Polie
• Finition de surface externe : Sablée

Spécifications techniques

• Débit max : 30m³/h/132GPM
• Hauteur max : 30 H(M)
• Pression max : 3bar/43 PSI
• Température de fonctionnement max : 120°C/248°F
• Régime max : 1750 min
• Hauteur d'aspiration max : 8M /22ft

  Tableau de sélection de la pompe auto-amorçante CIP U Series

  Fiche technique de la pompe auto-amorçante CIP U Series




  Avantage concurrentiel
  “DONJOY est la seule entreprise à avoir réussi neuf séries de produits par l'organisation de certification américaine 3A dans le domaine des pompes et vannes sanitaires asiatiques.”

  Mots clés : Pompe Donjoy, Pompe sanitaire, Pompe CIP, Pompe auto-amorçante, Pompe alimentaire
