Pompes à aspiration à 8 mètres/Pompes CIP à haute pureté

Pompe auto-amorçante à aspiration de 8 mètres / Pompes CIP de haute pureté
Solution pour une haute efficacité, un faible bruit, une grande aspiration, un entretien simple, une haute pureté

Applications diverses pour la série CIP
Capacité d'auto-amorçage supérieure jusqu'à 8 mètres, pression négative possible jusqu'à -0,8 bar
Solution CIP
Vidange de réservoir
Un faible niveau de liquide peut être aspiré à 8 mètres

Spécifications


Applications
1. Cette pompe est une pompe auto-amorçante sanitaire à conception latérale, elle convient aux industries agroalimentaire, pharmaceutique et chimique.
2. Elle est spécialement conçue pour le pompage de matériaux contenant de l'air ou du gaz, et elle peut également être utilisée pour l'aspiration négative avec amorçage préalable ainsi qu'avec des équipements de filtration.
3. Elle peut être utilisée pour le vin, l'huile, les sirops, les produits volatils tels que l'alcool, et d'autres solvants ou avec des produits à des températures proches du point d'ébullition. Cependant, l'utilisation principale de cette pompe est pour la récupération CIP.

Principes de fonctionnement

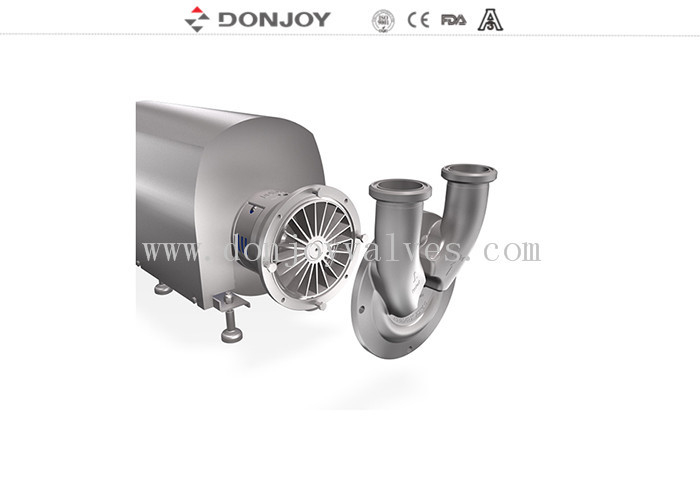

1. La roue est logée entre le corps d'admission et le carter Venturi et tourne conjointement avec l'arbre de la pompe.
2. La rotation de la roue et l'agencement du canal latéral créent une pression négative à l'intérieur du corps d'admission.
3. Ce qui génère la force d'aspiration de la pompe. Simultanément, le fluide reçoit de l'énergie sous forme d'énergie cinétique et d'énergie de pression, et cela le propulse à travers le carter de la roue.

Conception et caractéristiques
1. Capot moteur fabriqué en tôle formée à froid
2. Corps d'admission et roue en acier inoxydable moulé à la cire perdue
3. La garniture mécanique empêche le contact entre le ressort et le fluide pompé.
4. Support en acier inoxydable
5. Finition de surface : Sablage

6. Connexion : Filetée / Clamp / Écrou /, DIN11864 Aseptique, KF

7. Norme : DIN, SMS, ISO, IDF, RJT, ASME BPE, 3A, I-LINE

Système de garniture mécanique :

La garniture mécanique de la pompe auto-amorçante série DJ-CIP de Donjoy est étudiée et développée en collaboration avec une célèbre entreprise suédoise européenne. La garniture mécanique est conçue avec un équilibrage de pression et une durée de vie très longue, elle peut être démontée et entretenue facilement sans outils spéciaux. La pureté sanitaire est conforme aux normes EU EHEDG, USA 3-A-02-11, FDA1772600, etc. Et possède de nombreuses configurations.

Garniture mécanique (standard) : C/SiC/EPDM, sic/c/FKM, SIC/SIC/EPDM, TC/TC/EPDM, TC/TC/FKM..

Spécifications techniques

• Débit max. : 30m³/h / 132GPM
• Hauteur manométrique max. : 30 H(M)
• Pression max. : 3bar / 43 PSI
• Température de fonctionnement max. : 120°C / 248°F
• Régime max. : 1750 min
• Hauteur d'aspiration max. : 8M / 22ft
•
• Tableau de sélection de la pompe auto-amorçante série CIP U

  Fiche technique de la pompe auto-amorçante série CIP U



  Avantage concurrentiel
  “DONJOY est la seule entreprise à avoir fait passer neuf séries de produits par l'organisme de certification américain 3A dans le domaine des pompes et vannes sanitaires en Asie.”
