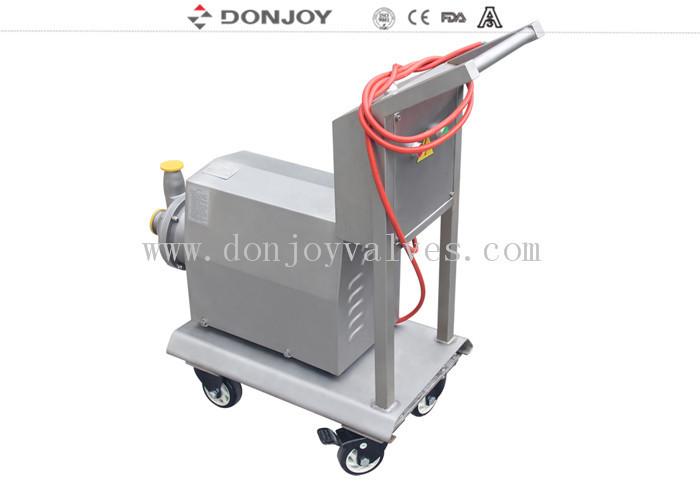

Pompe centrifuge auto-amorçante CIP en acier inoxydable sanitaire triphasée pour fabricant de lait/eauRéservoirmfabricant
Solution pour une grande efficacité, un faible bruit, une grande aspiration, un entretien simple, une grande pureté
Spécifications techniques
Débit max : 30 m³/h/132 GPM
Hauteur manométrique max : 30 H(M)
Pression max : 3 bar/43 PSI
Température de fonctionnement max : 120°C/248°F
Régime max : 1750 min
Hauteur d'aspiration max : 8M /22ft
Spécifications
|
Nom du produit :
|
Pompe CIP / Pompe de retour
|
|
Matériau du corps :
|
SS304 / SS316L / 1.4301 / 1.4404
|
|
Matériau du joint :
|
EPDM (Standard, approbation FDA) FPM(Viton) et NBR
|
|
Débit max :
|
35 m3/h
|
|
Vitesse max :
|
3600 min-1
|
| Régime max : |
1750Min - 1 |
| Hauteur d'aspiration max |
8m / 22 ft |
|
Hauteur manométrique max :
|
42H(m)
|
|
Pression de service max :
|
4.2Bar
|
|
Max. Fonctionnement
Température :
|
120 °C
|
|
Joint mécanique :
|
C /SIC /EPDM
|
|
Moteur :
|
ABB / domestique
|
|
Fréquence du moteur :
|
50HZ, 60HZ
|
|
Raccordement disponible :
|
Tri-Clamp, Filetage, Bride
|
|
Norme disponible :
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Fonctionnement :
|
Électrique
|
|
Option de décharge basse :
|
Décharge basse / vanne à membrane / vanne à bille / vanne papillon
|
|
Champ d'application :
|
Laiterie, alimentation, boisson, pharmacie, cosmétique, etc.
|
Applications
1. Cette pompe est une pompe auto-amorçante de conception latérale sanitaire, elle convient à l'industrie agroalimentaire, pharmaceutique et chimique.
2. Elle est spécialement conçue pour pomper des matières contenant de l'air ou du gaz, et elle peut également être utilisée pour une aspiration négative avec un amorçage préalable ainsi qu'avec des équipements de filtration.
3. Elle peut être utilisée pour le vin, l'huile, les sirops, les produits volatils tels que l'alcool, et d'autres solvants ou avec des produits à des températures proches du point d'ébullition. Cependant, l'utilisation principale de cette pompe est pour la récupération CIP.
Principes de fonctionnement

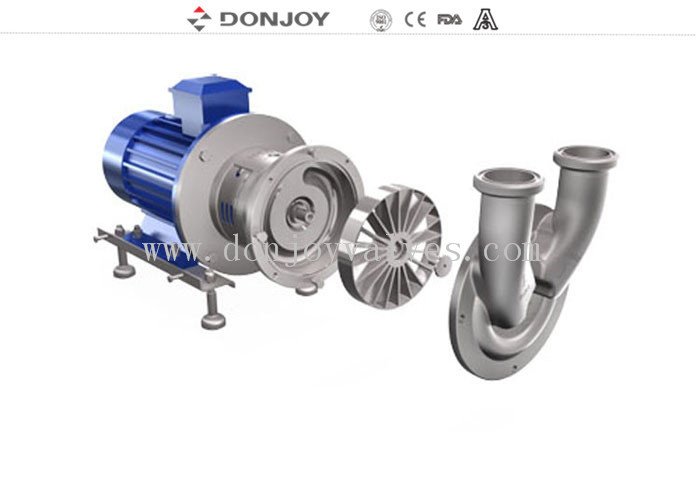

1. La turbine est logée entre le corps d'entrée et le corps Venturi et elle tourne en conjonction avec l'arbre de la pompe.
2. La rotation de la turbine et l'agencement du canal latéral créent une pression négative à l'intérieur du corps d'entrée.
3. Ce qui génère la force d'aspiration de la pompe. En même temps, le fluide reçoit de l'énergie sous forme d'énergie cinétique et d'énergie de pression, et cela le propulse à travers le corps de la turbine.
Conception et caractéristiques
1. Couvercle du moteur fabriqué avec une plaque formée à froid
2. Corps d'entrée et turbine en acier inoxydable moulé à la cire perdue
3. Le joint mécanique empêche le contact entre le ressort et le fluide pompé.
4. Support en acier inoxydable
5. Finition de surface : Sablage
6. Raccordement : Fileté/ Clamp / Écrou /, DIN11864 Aseptique, KF
7. Norme : DIN, SMS, ISO, IDF, RJT, ASME BPE, 3A, I-LINE
Système de joint mécanique :
Le joint mécanique de la pompe auto-amorçante Donjoy DJ-CIP Series est recherché et développé en collaboration avec une célèbre entreprise suédoise européenne. Le joint mécanique est conçu avec un équilibre de pression et une très longue durée de vie, peut être démonté et entretenu facilement sans outils spéciaux. Ensuite, la pureté sanitaire est conforme aux normes EU EHEDG, USA 3-A-02-11, FDA1772600, etc. Et possède de nombreuses configurations
Joint mécanique (standard) : C/SiC/EPDM, sic/c/FKM, SIC/SIC/EPDM, TC/TC/EPDM, TC/TC/FKM.
- Tableau de sélection de la pompe auto-amorçante CIP U Series
Fiche technique de la pompe auto-amorçante CIP U Series
Avantage concurrentiel
“DONJOY est la seule entreprise à avoir réussi la certification 3A américaine pour neuf séries de produits dans le domaine des pompes et vannes sanitaires asiatiques.”
Mots clés : Pompe Donjoy, Pompe sanitaire, Pompe CIP, Pompe auto-amorçante, Pompe alimentaire
