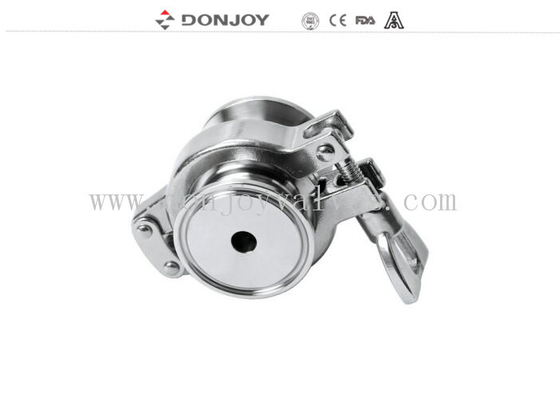

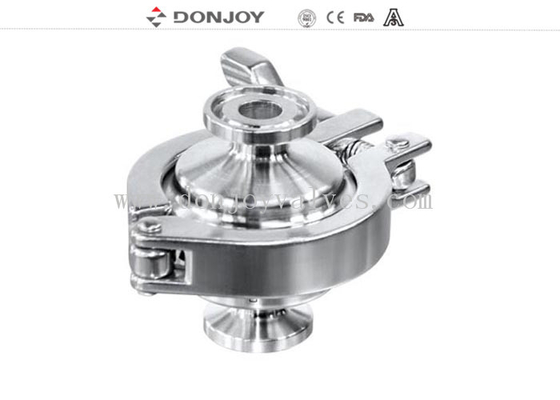

Clapet anti-retour à ressort, clapet de contrôle à bride 1/2" avec type de bride centrale
Les clapets anti-retour sanitaires sont spécifiquement utilisés pour les industries de la manutention et de la transformation des aliments afin d'empêcher le refoulement du produit. Couramment utilisés avec les produits liquides, les clapets anti-retour à ressort sont conçus pour aider la pression de fermeture à créer une fermeture positive.
Spécification
| Nom du produit : |
Clapet de contrôle à bride / Clapet anti-retour à ressort |
| Matériau du corps de la vanne : |
SS304 ou SS316L |
| Matériau du joint : |
EPDM |
| Pression de service maximale : |
10 bars |
| Pression d'ouverture : |
0,1-0,3 bar |
| Température de fonctionnement maximale : |
120 degrés C |
| Taille disponible : |
1/2"-4", DN10-DN100 |
| Raccordement disponible : |
Filetage, Soudure, |
| Norme disponible : |
DIN, SMS, 3A, RTJ |
| Certificat : |
FDA, CE |
Description :
Option de clapets anti-retour hydrauliques
1 Raccordement : Bride, Soudure, Filetage
2. JOINT : NBR, FPM, PTEF, tous selon FDA177.2600
3. Norme : DIN, SMS, RJT, IDF, ISO, 3A
Spécifications techniques :
Pression maximale : 10 bars
Pression d'ouverture : 0,3 bar (DN25, 1 POUCE)
0,2 bar, (DN32/DN40,1.25-1.5 POUCE)
0,1 bar, (DN50-DN100)
À quoi servent les vannes sanitaires ?
Les vannes sanitaires sont des vannes à deux orifices qui comportent deux ouvertures distinctes sur leur corps. Le fluide entre par une ouverture et sort par l'autre. Ces vannes aident aux applications qui nécessitent que les liquides ne s'écoulent que dans une seule direction.
Les vannes sanitaires se présentent sous deux formes : horizontales et verticales.
Les vannes horizontales conviennent aux conduites horizontales qui nécessitent des vannes auto-drainantes
Les vannes verticales peuvent être utilisées dans des installations verticales ou horizontales ; dans les applications horizontales, les vannes verticales aident lorsque les vannes auto-drainantes ne peuvent pas maintenir l'amorçage de la pompe et la continuité de la température
Dans le cas des clapets anti-retour à ressort horizontaux, le flux du produit pousse un disque dans la vanne loin du siège. Lorsque la pression d'écoulement vers l'avant est supprimée, le ressort électropoli ramènera le disque à sa position d'origine et le maintiendra contre le siège pour le maintenir fermé. La pression de refoulement forcera également le disque en position fermée.
Les clapets anti-retour aident dans les scénarios qui nécessitent l'évacuation des conduites de traitement. Cela peut se produire pour une multitude de raisons, en particulier celles impliquant la récupération ou le drainage du produit. Certaines applications peuvent également nécessiter une agitation à l'air des produits dans les conduites ou dans les réservoirs auxquels elles mènent. Les clapets anti-retour peuvent y parvenir.
Comment ça marche
1. Le clapet anti-retour est une vanne qui empêche le fluide de refluer et assure l'écoulement dans une seule direction.
2. Il peut être utilisé pour empêcher le retour du débit et éviter le coup de bélier.
3. Il est utilisé dans les industries de la transformation des aliments, des boissons, du vin, du pétrole, des cosmétiques, des produits pharmaceutiques et chimiques.
Éléments à garder à l'esprit lors de l'installation d'un clapet anti-retour sanitaire
– Clapet à bille –
Dans une configuration verticale, le produit doit s'écouler de bas en haut afin que la gravité puisse pousser la bille dans et hors du siège.Dans une configuration horizontale, la partie incurvée de la vanne doit être verticale et à 90 degrés par rapport au tuyau. Cela garantit que la vanne est à drainage libre et que la bille est correctement positionnée.
– Clapet à disque –
Les clapets à disque ne sont pas à drainage libre dans une configuration verticale. Par conséquent, pour qu'ils soient à drainage libre, ils doivent être en position horizontale.
Dessin
Q : Pourquoi devrais-je vous choisir ?
DONJOY est engagé dans la fabrication de vannes sanitaires, de raccords, de composants de réservoirs et de pompes depuis plus de 27 ans, exceptionnel en termes de capacité de production, de gestion efficace, de délais de livraison précis, d'expéditions à temps et de taux de résolution des problèmes après-vente.
Q : Quel est le MOQ ?
La majorité des produits sont entièrement en stock, nous acceptons donc 1 pièce comme quantité minimale de commande pour un test pour la première coopération.
Q : Depuis combien de temps votre entreprise a-t-elle de l'expérience en matière d'exportation ?
Nous avons plus de 20 ans d'expérience en matière d'exportation, nous pouvons faire FOB, C&F, CIF, DDU et DDP (Russie uniquement).
Q : Quelles sont les conditions de paiement ?
T/T et Carte de crédit, L/C
Q : Comment minimiser les dommages pendant la livraison ?
Standard : les commandes en masse seront emballées dans des boîtes en carton et remplies dans des caisses en contreplaqué.
Exigence disponible : emballage blister pour chaque pièce de produit, bouchons en plastique pour les produits connectés par bride.
Q : Comment choisiriez-vous le mode d'expédition ?
Fondamentalement, nous sélectionnerons les modes d'expédition en fonction de quatre facteurs (quantité de commande, délai de livraison, coûts et politique douanière), puis nous listerons des couples d'options raisonnables avec les avantages et les inconvénients pour les clients, en leur permettant de décider.
Tag : clapet anti-retour, clapet de contrôle. Vanne sanitaire
