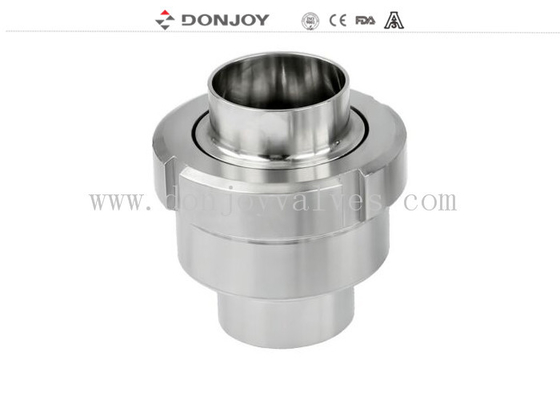

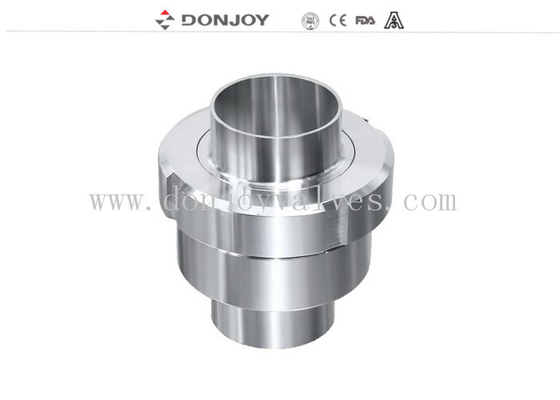

Clapets anti-retour sanitaires DN50 en acier inoxydable soudé/Clapet à ressort 304
Détail rapide :
Clapets anti-retour hydrauliques
Démontage facile
Construction de petite taille
Raccordement DIN11851 (standard)
Spécification
| Nom du produit : |
Clapets anti-retour sanitaires DN50 en acier inoxydable soudé/Clapet à ressort 304 |
| Matériau du corps de vanne : |
SS304 ou SS316L |
| Matériau du joint : |
EPDM |
| Pression de service maximale : |
10 bars |
| Pression d'ouverture : |
0,1-0,3 bar |
| Température de fonctionnement maximale : |
120 degrés C |
| Tailles disponibles : |
DN25/1" à DN100/4" |
| Raccordements disponibles : |
Fileté, Soudé, Clamp |
| Standards disponibles : |
DIN, SMS, 3A |
| Certificat : |
FDA, CE |
Options du clapet anti-retour
1. Raccordement : Clamp, Soudé, Fileté
2. JOINT : NBR, FPM, PTEF, tous conformes à la FDA177.2600
3. Standard : DIN, SMS, RJT, IDF, ISO, 3A
Dessin
Principe de fonctionnement
La vanne s'ouvre lorsque la pression du fluide dépasse la pression du ressort. Lorsque les deux pressions s'égalisent, la vanne se ferme. Une contre-pression plus forte ferme également la vanne.
À quoi servent les vannes sanitaires ?
Les vannes sanitaires sont des vannes à deux orifices qui comportent deux ouvertures distinctes sur leur corps. Le fluide entre par une ouverture et sort par l'autre. Ces vannes sont utiles pour les applications qui nécessitent que les liquides ne s'écoulent que dans une seule direction.
Les vannes sanitaires se présentent sous deux formes : horizontales et verticales.
Les vannes horizontales conviennent aux conduites horizontales qui nécessitent des vannes auto-vidangeables.
Les vannes verticales peuvent être utilisées dans des installations verticales ou horizontales ; dans les applications horizontales, les vannes verticales sont utiles lorsque les vannes auto-vidangeables ne peuvent pas maintenir l'amorçage de la pompe et la continuité de la température.
Dans le cas des clapets anti-retour à ressort horizontaux, l'écoulement du produit pousse un disque dans la vanne à l'écart du siège. Lorsque la pression d'écoulement vers l'avant est supprimée, le ressort électropoli ramènera le disque à sa position d'origine et le maintiendra contre le siège pour le maintenir fermé. La pression de refoulement forcera également le disque en position fermée.
Les clapets anti-retour sont utiles dans les scénarios qui nécessitent l'évacuation des conduites de procédé. Cela peut se produire pour de nombreuses raisons, en particulier celles impliquant la récupération ou le drainage du produit. Certaines applications peuvent également nécessiter une agitation à l'air des produits dans les conduites ou dans les réservoirs auxquels elles mènent. Les clapets anti-retour peuvent y parvenir.
Éléments à garder à l'esprit lors de l'installation d'un clapet anti-retour sanitaire
– Clapet à bille –
Dans une configuration verticale, le produit doit s'écouler de bas en haut afin que la gravité puisse pousser la bille dans et hors du siège.Dans une configuration horizontale, la partie incurvée de la vanne doit être verticale et à 90 degrés par rapport au tuyau. Cela garantit que la vanne est auto-vidangeable et que la bille est correctement positionnée.
– Clapet à disque –
Les clapets à disque ne sont pas auto-vidangeables dans une configuration verticale. Par conséquent, pour qu'ils soient auto-vidangeables, ils doivent être en position horizontale.
Q : Pourquoi devrais-je vous choisir ?
DONJOY fabrique des vannes, raccords, composants de réservoirs et pompes sanitaires depuis plus de 27 ans, se distinguant par sa capacité de production, sa gestion efficace, ses délais précis, ses expéditions à temps et son taux de résolution des problèmes après-vente.
Q : Quel est le MOQ ?
La majorité des produits sont entièrement en stock, nous acceptons donc 1 pièce comme quantité minimale de commande pour un test lors de la première coopération.
Q : Depuis combien de temps votre entreprise a-t-elle de l'expérience en matière d'exportation ?
Nous avons plus de 20 ans d'expérience en matière d'exportation, nous pouvons faire FOB, C&F, CIF, DDU et DDP (Russie uniquement).
Q : Quelles sont les conditions de paiement ?
T/T et Carte de crédit, L/C
Q : Comment minimiseriez-vous les dommages pendant la livraison ?
Standard : les commandes en masse seront emballées dans des boîtes en carton et remplies dans des caisses en contreplaqué.
Exigence disponible : emballage blister pour chaque pièce de produit, bouchons en plastique pour les produits à raccordement par collier.
Q : Comment choisiriez-vous le mode d'expédition ?
Fondamentalement, nous sélectionnerons les modes d'expédition en fonction de quatre facteurs (quantité de commande, délai de livraison, coûts et politique douanière), puis nous listerons des couples d'options raisonnables avec les avantages et les inconvénients pour les clients, en les laissant décider.
Tag : Clapet anti-retour, Vanne sans rétention, Clapet à ressort
