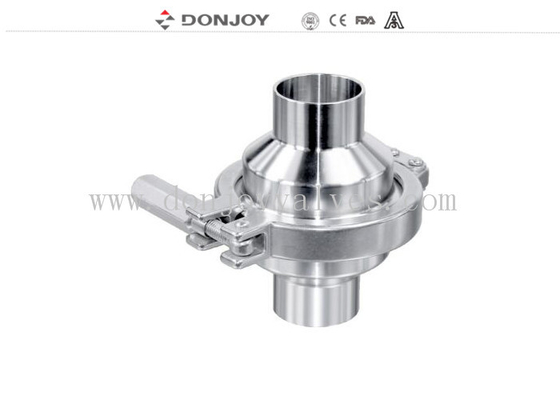

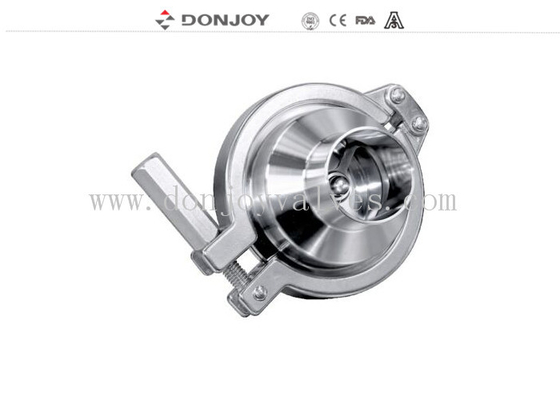

Vannes sanitaires de retenue non retenues à souder de 4 pouces/vannes de contrôle hydrauliques SS304
Détail rapide :
Vannes de contrôle hydrauliques
Démontage facile
Construction de petite taille
Raccordement DIN11851 (standard)
Spécification
| Nom du produit : |
Vannes sanitaires de retenue non retenues à souder de 4 pouces/vannes de contrôle hydrauliques SS304 |
| Matériau du corps de vanne : |
SS304 ou SS316L |
| Matériau du joint : |
EPDM |
| Pression de service maximale : |
10 bar |
| Pression d'ouverture : |
0,1-0,3 bar |
| Température de fonctionnement maximale : |
120 degrés C |
| Taille disponible : |
DN25/1" à DN100/4" |
| Raccordement disponible : |
Filetage, soudure, collier |
| Standard disponible : |
DIN, SMS, 3A |
| Certificat : |
FDA, CE |
Option de clapet anti-retour
1. Raccordement : collier, soudure, filetage
2. JOINT : NBR, FPM, PTEF, tous conformes à la norme FDA177.2600
3. Standard : DIN, SMS, RJT, IDF, ISO, 3A
Dessin
Détails de l'emballage
Emballage à bulles pour chaque vanne.
L'emballage extérieur est en carton ou en contreplaqué.
Ou selon la demande des clients.
Principe de fonctionnement
La vanne s'ouvre lorsque la pression du fluide dépasse la pression du ressort. Lorsque les deux pressions sont égalisées, la vanne se ferme. Une contre-pression plus forte ferme également la vanne
À quoi servent les vannes sanitaires ?
Les vannes sanitaires sont des vannes à deux orifices qui comportent deux ouvertures distinctes sur leur corps. Le fluide entre par une ouverture et sort par l'autre. Ces vannes sont utiles pour les applications qui nécessitent que les liquides ne s'écoulent que dans une seule direction.
Les vannes sanitaires se présentent sous deux formes : horizontales et verticales.
Les vannes horizontales conviennent aux conduites horizontales qui nécessitent des vannes auto-vidangeables
Les vannes verticales peuvent être utilisées dans des installations verticales ou horizontales ; dans les applications horizontales, les vannes verticales sont utiles lorsque les vannes auto-vidangeables ne peuvent pas maintenir l'amorçage de la pompe et la continuité de la température
Dans le cas des clapets anti-retour à ressort horizontaux, le débit du produit pousse un disque dans la vanne, l'éloignant du siège. Lorsque la pression d'écoulement vers l'avant est supprimée, le ressort électropoli ramènera le disque à sa position d'origine et le maintiendra contre le siège pour le maintenir fermé. La pression de refoulement forcera également le disque en position fermée.
Les clapets anti-retour sont utiles dans les scénarios qui nécessitent l'évacuation des conduites de procédé. Cela peut se produire pour de nombreuses raisons, en particulier celles impliquant la récupération ou le drainage du produit. Certaines applications peuvent également nécessiter une agitation à l'air des produits dans les conduites ou dans les réservoirs auxquels elles mènent. Les clapets anti-retour peuvent y parvenir.
Éléments à garder à l'esprit lors de l'installation d'un clapet anti-retour sanitaire
– Clapet à bille –
Dans une configuration verticale, le produit doit s'écouler de bas en haut afin que la gravité puisse pousser la bille dans et hors du siège.Dans une configuration horizontale, la partie incurvée de la vanne doit être verticale et à 90 degrés par rapport au tuyau. Cela garantit que la vanne est auto-vidangeable et que la bille est correctement positionnée.
– Clapet à disque –
Les clapets à disque ne sont pas auto-vidangeables dans une configuration verticale. Par conséquent, pour qu'ils soient auto-vidangeables, ils doivent être en position horizontale.
Tag : Clapet anti-retour, vanne de non-rétention, vanne à ressort de rappel
