Vanne globe 5" avec actionneur en acier inoxydable et positionneur antidéflagrant pour mine
Détail :
Vanne Globe
Raccordement : Bride, Filetage, Soudure, Bride
Norme : DIN, 3A, SMS, ISO, IDF, RJT..
Certificat : CE, 3A, FDA..
Options de fonctionnement pour vanne globe
1. Manuel : Volant en plastique, Volant en acier inoxydable
2. Pneumatique : Actionneurs en plastique et en acier inoxydable, actionneur de type diaphragme
3. Tête de contrôle : Positionneur de vanne, contrôleur de processus, C-Top, Mini C-Top, Capteur de position
Spécifications :
| Nom du produit : |
Vanne globe 5" avec actionneur en acier inoxydable et positionneur antidéflagrant pour mine |
| Matériau du corps de vanne : |
CF8M, SS316l |
| Matériau du joint : |
EPDM/PTFE |
| Pression de service : |
8 bars, 10 bars (option). |
| Température de service maximale : |
120 degrés, 180 degrés (Option) |
| Tailles disponibles : |
2.5"-6", DN65-DN150 |
| Raccordements disponibles : |
Filetage, Soudure, Bride, BSP/BSP/NPT |
| Fonctionnement : |
Actionneur |
| Certificat : |
FDA, CE, ISO |
Applications :
La vanne globe est un interrupteur général dans le système de contrôle automatique, largement utilisé dans le vin, l'impression, la teinture, le blanchiment, l'alimentation, le lavage, la chimie, le traitement de l'eau, la pharmacie et autres machines et équipements automatisés. Elle est dotée d'une protection contre les coups de bélier. Performances d'étanchéité fiables et sans bruit.
Principe de fonctionnement
Une vanne globe, différente d'une vanne à boisseau sphérique, est un type de vanne utilisé pour réguler le débit dans une tuyauterie, composée d'un élément de bouchon ou de disque mobile et d'un siège annulaire fixe dans un corps généralement sphérique.
Les vannes globe sont nommées d'après la forme sphérique de leur corps, les deux moitiés du corps étant séparées par un déflecteur interne. Celui-ci comporte une ouverture qui forme un siège sur lequel un bouchon mobile peut être vissé pour fermer (ou fermer) la vanne. Le bouchon est également appelé disque. Dans les vannes globe, le bouchon est relié à une tige qui est actionnée par une action de vis à l'aide d'un volant dans les vannes manuelles. Généralement, les vannes globe automatisées utilisent des tiges lisses plutôt que filetées et sont ouvertes et fermées par un ensemble d'actionneur.
Schéma de la vanne
Différents fonctionnements de la vanne globe
1. Vanne globe pneumatique

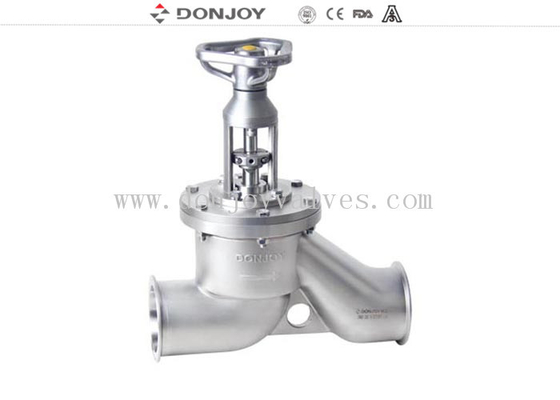

2. Vanne globe manuelle

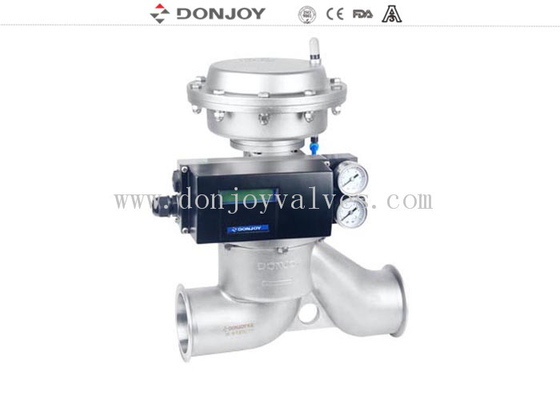

3. Vanne globe pneumatique + positionneur
4. Vanne globe manuelle en acier inoxydable
5. Vanne globe pneumatique + Ctop
6. Vanne globe pneumatique en acier inoxydable
7. Vanne globe pneumatique + régulateur de position de vanne
8. Vanne globe pneumatique + capteur de position
Tag : Vanne à siège oblique, Vanne globe, Vanne de position
