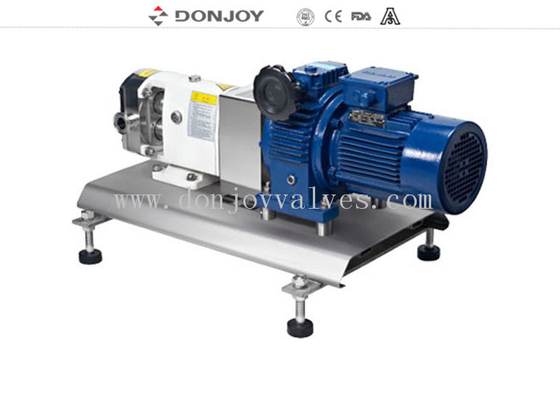

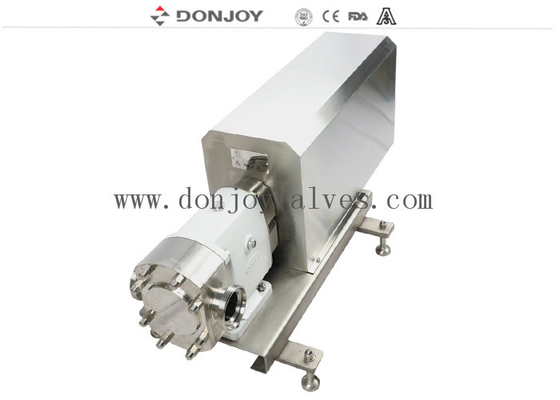

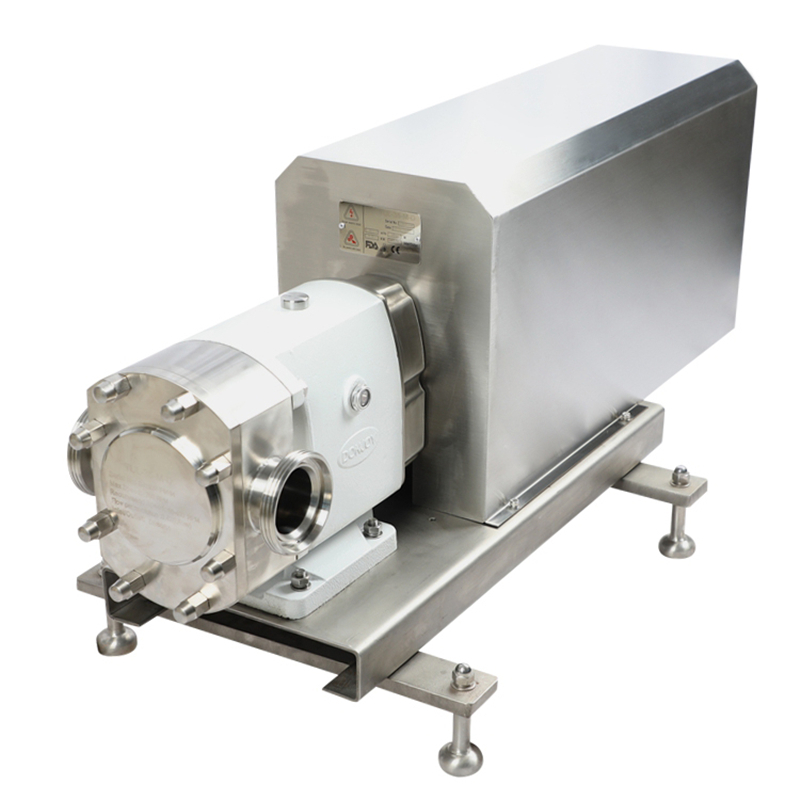

TUL-20 pompe à lobes pour transfert de fluides à haute viscosité avec capot moteur
Caractéristiques techniques
A. Transmission variable en continu manuelle
B. Convertisseur de fréquence pour ajuster la boîte de vitesses du moteur
C. Transmission à vitesse de sortie fixe
Description
Options
1. Garniture mécanique : SIC / SICE / EPDM, TC / TC, EPDM
2. Garniture simple, garniture mécanique double
3. Rotors : rotor à 2 lobes, rotor à 3 lobes, rotors papillon, rotors papillon simples
4. Joint : FPM (Viton), NBR, EPDM
5. Soupape de décharge sur le couvercle avant ou externe par dérivation
6. Soupape de sécurité intégrée
7. Chemise chauffante pour face d'extrémité
8. Chemise chauffante complète
9. Série TUR verticale ou série TUL horizontale
10. Différents entraînements et fixations
11. Assemblage sur une plaque de base en acier inoxydable
12. Raccordement : Clamp (DIN32676,3A,ISO), Filetage (DIN, SMS, RJT, IDF), Soudure bout à bout, Bride
13. Type de moteur B5, fréquence 50HZ, 60HZ
14. Tension (V) 220-240, 360-400, 420-460, 630-690
Spécifications
|
Nom du produit :
|
Pompe à lobes rotative TUL-60 avec moteur à réglage manuel mécanique avec moteur pour le miel
|
|
Matériau :
|
SS304/SS316L/1.4301/1.4404
|
|
Matériau du joint :
|
SIC/SIC/EPDM (Standard, approbation FDA)
|
|
Débit max. :
|
62m3/h / 395 GPM
|
|
Pression max. :
|
12 bars / 174 PSI
|
|
Régime max. :
|
1450 tr/min
|
|
Type de rotor :
|
2 lobes, 3 lobes, papillon, papillon simple
|
| Installation |
Peut être installé avec un convertisseur de fréquence |
| Convertisseur de fréquence |
Optionnel |
|
Garniture mécanique :
|
SIC/SiC/EPDM (Standard)
|
|
Tension :
|
110V, 220V, 380V
|
|
Moteur :
|
ABB, SEW, 50hz / 60hz
|
|
Traitement de surface :
|
Intérieur poli et extérieur sablé
|
|
Raccordement disponible :
|
Clamp, Filetage, Soudure bout à bout, Bride
|
|
Norme disponible :
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Fonctionnement :
|
Électrique
|
|
Certificat :
|
3A/54-02 (1580), PED/97/23/CE,
FDA.177.2600, ISO9001/2008
|
|
Domaine d'application :
|
Laiterie, alimentation, boissons, pharmacie, cosmétiques, etc.
|
Conception et caractéristiques
1. TUL horizontal, TUR vertical
2. Construction à arbre nu
3. Conception hygiénique de la fixation des rotors
4. Garniture mécanique sanitaire, nettoyage et entretien faciles
5. Appliqué au nettoyage CIP et à la stérilisation sic
6. Selon la norme USA 3A
Applications
Cette pompe est idéale pour le transfert de fluides visqueux et peu visqueux dans les industries agroalimentaires, cosmétiques et pharmaceutiques.
Principes
1. Lorsque les lobes tournent, l'espace du côté aspiration augmente à mesure qu'un lobe s'éloigne d'un autre, créant ainsi un vide partiel qui attire le fluide dans la chambre de la pompe.
2. Lorsqu'ils sont entraînés par les arbres, chaque lobe est consécutivement rempli et le fluide est déplacé vers le côté refoulement. Les petits espaces entre les lobes et entre les lobes et les parois du corps de la pompe garantissent que les espaces sont dûment remplis.
3. Le corps de la pompe est complètement rempli et le fluide s'échappe par les dents des lobes et est forcé contre les parois des espaces. Ce qui contribue à l'action de la pompe.
RACCORDEMENT ENTRÉE ET SORTIE DE LA POMPE
Modèle et poids de la pompe
| PModèle UMP |
Couple sur l'arbre d'entrée (NM) |
Charge radiale axiale maximale (N) |
Taille du raccordement du diamètre intérieur
[mm] |
Taille des particules molles théorique maximale recommandée
[mm] |
Poids de la pompe nue [kg] |
| STUL-10 |
15 |
224 |
22.4 |
6 |
12 |
| TUL-20 |
60 |
750 |
22.4 |
10 |
32 |
| TUL-23 |
60 |
750 |
35.1 |
20 |
34 |
| TUL-25 |
60 |
750 |
47.8 |
20 |
39 |
| TUL-30 |
123 |
1237 |
47.8 |
25 |
60 |
| TUL-35 |
123 |
1237 |
59.5 |
25 |
63 |
| TUL-55 |
123 |
1237 |
66 |
25 |
65 |
| TUL-60 |
123 |
1237 |
72.2 |
25 |
68 |
| TUL-70 |
416 |
2588 |
72.2 |
40 |
151 |
| TUL-80 |
416 |
2588 |
72.2 |
40 |
151 |
| TUL-100 |
416 |
2588 |
97.6 |
40 |
160 |
| TUL-125 |
416 |
2588 |
125 |
40 |
165 |
Courbe de la pompe à lobes
Dessin de la pompe à lobes
Avantage concurrentiel
« DONJOY est la seule entreprise à avoir réussi la certification 3A américaine pour neuf séries de produits dans le domaine des pompes et vannes sanitaires asiatiques. »
