Pompe à roue souple DONJOY SS316L pour liquides et solides sans dommage

Pompe à roue souple DONJOY SS316L pour liquides et solides sans dommage

Description

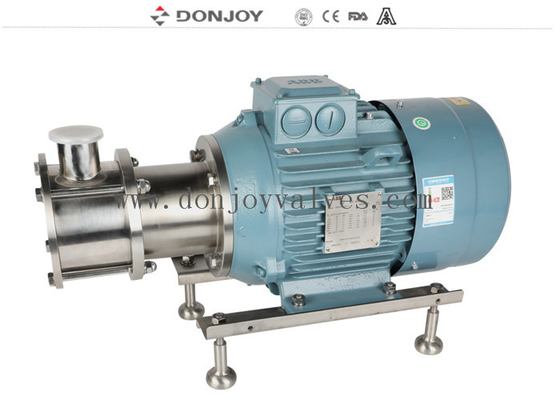

Pompe à roue souple RX

Elle peut réaliser une rotation dans le sens horaire et antihoraire.

Elle peut aspirer et transférer du liquide lorsque le niveau de liquide est inférieur à l'entrée de la pompe, même jusqu'à 5 mètres maximum.

La pompe est conçue pour transporter et transférer des fluides et des matériaux à faible et haute viscosité contenant des particules ou des gaz.

Spécifications

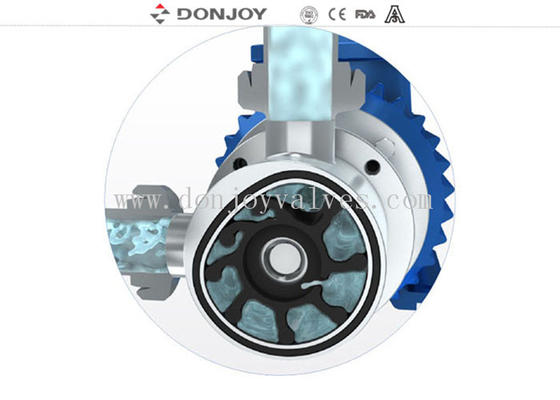

1. À l'entrée de la pompe, en raison de la structure excentrique interne du stator de la pompe, un vide partiel entre les pales de la roue souple se formera lorsque le volume augmentera. L'aspiration ainsi formée aspirera le liquide dans la chambre de la pompe.

2. La roue rotative a transporté le liquide de l'entrée à la sortie. À ce stade, l'espace entre les pales est resté constant. L'espace entre les pales permet aux grosses particules solides de traverser la pompe sans endommager le liquide.

3. La roue entre en contact avec la partie plate de la surface interne excentrique du stator de la pompe. Lorsque la roue est pliée, le volume entre les pales diminue continuellement et uniformément à partir de la pompe.

Conception avancée, construction simple

L'entretien est simple et économique. Le couvercle de la pompe est fixé par quatre écrous de blocage. Lors de l'entretien de la roue et du joint d'arbre de la pompe, il suffit de dévisser les écrous.

Garniture mécanique :

Nous adoptons une seule garniture mécanique, la surface d'étanchéité est en céramique métal-carbone, la durée de vie est prolongée. Dans les applications sanitaires alimentaires, les garnitures mécaniques sont conçues pour être nettoyées facilement et pour éviter les rainures où des sédiments peuvent se former avec le liquide.

Solution flexible pour le transport de liquides

1. Donjoy s'engage à améliorer la pompe à roue souple. Le champ d'application de la pompe RX est en expansion grâce à l'amélioration de la résistance à la pression, à la conception innovante du corps de pompe et du joint d'arbre, et à l'application de nouveaux matériaux de roue.

2. Excellente fonction d'auto-amorçage : la pompe à roue souple, facile à utiliser, est une pompe volumétrique avec une excellente fonction d'auto-amorçage qui pourrait atteindre 6 mètres

3. Pompage modéré : l'effet de pompage de la pompe RX est très stable et modéré, le fluide ne sera pas fouetté et endommagé. Même s'il s'agit d'un fluide fragile comme le beurre à haute teneur en matières grasses, les grosses baies, même s'il s'agit de la moitié d'une pêche, pourraient traverser la pompe sans dommage. Pendant ce temps, notre pompe RX pourrait être garantie de fonctionner sans pulsation complète. Elle pourrait également être utilisée comme pompe doseuse en ajustant la vitesse de la pompe.

4. Fonctionnement simple, faible coût d'entretien : par rapport à d'autres pompes auto-amorçantes typiques, telles que les pompes à membrane pneumatiques et les pompes volumétriques variables, le coût de fonctionnement de la pompe RX est inférieur, l'entretien est plus simple et les temps d'arrêt sont plus courts, il suffit de démonter le couvercle avant à l'aide d'une clé standard, l'entretien pourrait être effectué sur la pompe à roue souple, plus important encore, il n'est pas nécessaire de détacher la pompe du système de tuyauterie.

Application RX de l'hygiène :

L'hygiène est d'une importance capitale dans la transformation des aliments et des produits laitiers. La RX est conçue avec de l'acier inoxydable poli et une roue de qualité alimentaire ou laitière pour répondre aux exigences d'hygiène rigoureuses. La RX sanitaire en acier inoxydable est facile à nettoyer, qui utilise un joint d'arbre non fendu qui ne provoque pas de dépôt de liquide et le matériau de la roue utilisé a été testé et approuvé. et est certifié conforme aux réglementations de la FDA. Les produits typiques adaptés à la livraison par la pompe comprennent : lait, lait écrémé, crème, caillé, yaourt, lactosérum, grumeaux, sirop, condiments, gélatine, miel, confiture, pommade, aliments en conserve, boissons, vin, bière, jus de fruits et épices.

Application RX de l'industrie

La pompe à roue souple RX pourrait également être appliquée à la situation sans exigence sanitaire, cependant, elle est toujours une pompe principale en acier inoxydable. La pompe en acier inoxydable RX est particulièrement adaptée au transport de liquides acides, d'argiles, d'additifs pour béton, de détergents, de colorants, de produits chimiques de traitement des films, d'encre et de cosmétiques de traitement des eaux usées sont également pompés dans ce type de pompe fréquemment, y compris les produits suivants : savon, shampooing, détergent et hydratant.

Tableau de sélection

Dessin

Mode de connexion

Débit et hauteur manométrique
