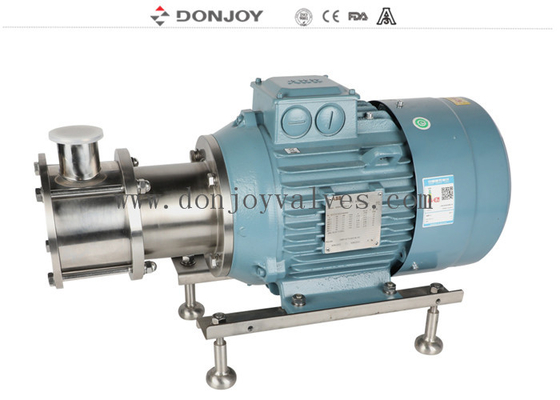

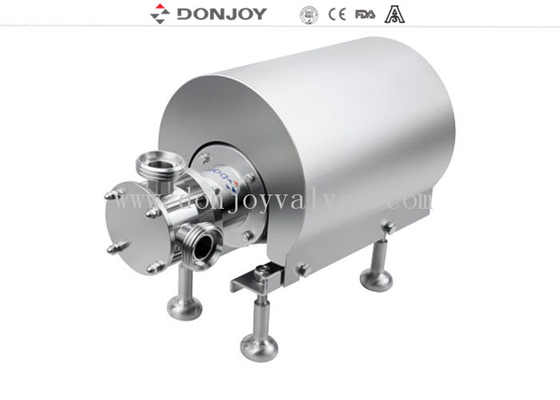

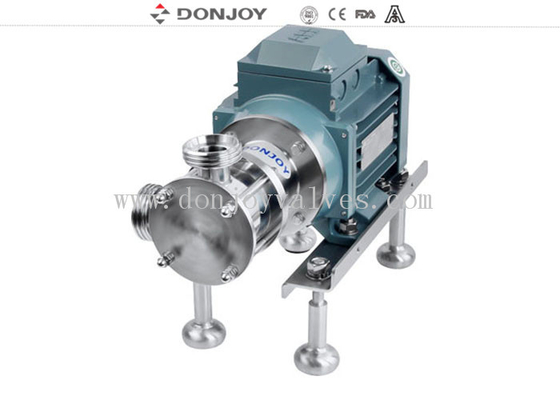

Pompe flexible SS316L RX - 04 de roue à aubes de grande pureté de Donjoy pour la baie

DONJOY SS316L RX-04 Pompe à roue flexible pour fruits rouges

Description

Pompe à roue flexible RX

Elle peut tourner dans le sens des aiguilles d'une montre et dans le sens inverse des aiguilles d'une montre.

Elle peut extraire et transférer du liquide lorsque le niveau de liquide est inférieur à l'entrée de la pompe, même jusqu'à 5M

La pompe est conçue pour transporter et transférer des milieux et matériaux de faible et haute viscosité contenant des particules ou des gaz

Spécifications

Principe de fonctionnement

1. À l'entrée de la pompe, en raison de la structure excentrique interne du stator de la pompe, un vide partiel se forme entre les pales de la roue flexible lorsque le volume augmente. La succion ainsi formée aspire le liquide dans la chambre de la pompe.

2. La roue rotative transporte le liquide de l'entrée vers la sortie. À ce stade, l'espace entre les pales est maintenu constant. L'espace entre les pales permet aux grosses particules solides de traverser la pompe sans endommager le liquide.

3. La roue est en contact avec la partie plate de la surface interne excentrique du stator de la pompe. Lorsque la roue est pliée, le volume entre les pales diminue continuellement et uniformément à partir de la pompe.

Conception avancée, construction simple

La maintenance est simple et économique. Le couvercle de la pompe est fixé par quatre écrous de blocage. Lors de la maintenance de la roue et du joint d'arbre de la pompe, il suffit de dévisser les écrous.

Garniture mécanique :

Nous adoptons une garniture mécanique simple, la surface d'étanchéité est en céramique carbone-métal, la durée de vie est prolongée. Dans les applications sanitaires alimentaires, les garnitures mécaniques sont conçues pour être facilement nettoyées et pour éviter les rainures où des sédiments pourraient se former par le liquide.

Solution flexible pour le transport de liquides

1. Donjoy s'engage à améliorer la pompe à roue flexible. La plage d'application de la pompe RX s'élargit grâce à l'amélioration de la résistance à la pression, à la conception innovante du corps de pompe et du joint d'arbre, et à l'application de nouveaux matériaux pour les roues.

2. Excellente fonction d'auto-amorçage : La pompe à roue flexible, facile à utiliser, est une pompe volumétrique dotée d'une excellente fonction d'auto-amorçage qui peut atteindre 6 mètres.

3. Pompage modéré : L'effet de pompage de la pompe RX est très stable et modéré, le milieu ne sera pas fouetté et endommagé. Même s'il s'agit de milieux fragiles comme le beurre à haute teneur en matières grasses, de gros fruits rouges, même s'ils font la moitié de la taille d'une pêche, ils peuvent passer à travers la pompe sans dommage. Pendant ce temps, notre pompe RX peut être garantie de fonctionner sans aucune pulsation. Elle peut également être utilisée comme pompe doseuse en ajustant la vitesse de la pompe.

4. Fonctionnement simple, faible coût de maintenance : Comparé à d'autres pompes auto-amorçantes typiques, telles que les pompes à diaphragme pneumatiques et les pompes volumétriques variables, le coût d'exploitation de la pompe RX est plus faible, la maintenance est plus simple et le temps d'arrêt est plus court, il suffit de démonter le couvercle avant à l'aide d'une clé standard, la maintenance peut être effectuée sur la pompe à roue flexible, plus important encore, il n'est pas nécessaire de détacher la pompe du système de tuyauterie.

Application RX sanitaire

L'hygiène est d'une importance capitale dans le traitement des produits alimentaires et laitiers. La RX est conçue avec de l'acier inoxydable poli et une roue de qualité alimentaire ou laitière pour répondre aux exigences d'hygiène rigoureuses. La RX sanitaire en acier inoxydable est facile à nettoyer, utilise un joint d'arbre non soluble qui ne provoque pas de dépôt de liquide et le matériau de la roue utilisé a été testé et approuvé. et est certifié conforme aux réglementations FDA. Les produits typiques adaptés à la livraison par la pompe comprennent : Lait, lait écrémé, crème, caillé, yaourt, lactosérum, grumeaux, sirop, condiments, gélatine, miel, confiture, pommade, aliments en conserve, boissons, vin, bière, jus de fruits et épices.

Application RX industrielle

La pompe à roue flexible RX peut également être appliquée dans des situations sans exigence sanitaire, cependant, elle reste une pompe principale en acier inoxydable. La pompe en acier inoxydable RX est particulièrement adaptée au transport de liquides acides, d'argiles, d'additifs pour béton, de détergents, de colorants, de produits chimiques de traitement de films, d'encres et de traitement des eaux usées. Les cosmétiques sont également pompés fréquemment dans ce type de pompe, y compris les produits suivants : savon, shampooing, détergent et hydratant.

Cette pompe peut-elle fonctionner à sec ?

Non, absolument pas ! Les pompes à roue flexible subiront des dommages même après de courtes périodes de fonctionnement à sec. La garniture mécanique nécessite une lubrification et un refroidissement pendant le fonctionnement de la pompe. En l'absence de fluide, la garniture mécanique surchauffera et se fissurera, ce qui peut entraîner des fuites de la pompe et l'entrée de fluide dans le moteur. Il y a également la possibilité que le moteur brûle. La roue en caoutchouc peut également fondre ou se déformer même après de courtes périodes de fonctionnement à sec. Notre conseil est de s'assurer que la pompe a toujours accès au fluide pendant son fonctionnement, le réservoir ou le puisard du côté aspiration de la pompe ne doit jamais être vide pendant que la pompe est active. Des capteurs de niveau ou un interrupteur à flotteur peuvent être installés dans la chambre de fluide pour s'assurer que la pompe est arrêtée en cas d'absence de fluide. Une autre façon de protéger la pompe est d'installer un dispositif de protection contre le fonctionnement à sec, qui arrêtera la pompe si elle détecte qu'aucun fluide n'entre dans la pompe. Si vous pensez que le fonctionnement à sec est inévitable, veuillez nous en parler et nous essaierons de sélectionner une pompe plus adaptée à votre application.

Tableau de sélection

Dessin

Mode de connexion

Débit et hauteur manométrique
