3A soupape de fond de réservoir hygiénique à double siège anti-mélange pour la transformation des aliments et des boissons

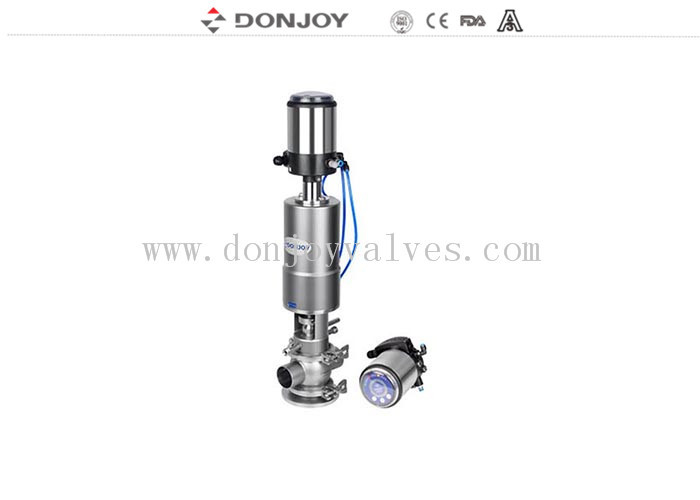

Vanne hygiénique à double siège anti-mélange 3A pour le traitement des aliments et des boissons

Caractéristiques de conception

Par défaut avec actionneur pneumatique normalement fermé
Conception compacte et robuste, corps sphériques forgés
Conception équilibrée en pression
Corps monobloc et corps à bride pour choisir
Une large sélection de différentes combinaisons de corps.
Démontage facile en relâchant la bride
Options de pièces de nettoyage/stérilisation
100% testé hydrauliquement / 100% inspecté

Opérations

Actionneurs
Actionneur en acier inoxydable
Unités de contrôle et d'indication intelligentes :
Contrôle C-top
Contrôle IL-top (Positionneur)
Connexion électrique
Connexion bus AS-I

Connexion :
Serrée, soudée et filetée, à bride, etc.


PRINCIPE DE FONCTIONNEMENT DIAPHRAGME



PRINCIPES DE FONCTIONNEMENT

-La vanne anti-mélange à levage est actionnée à distance par de l'air comprimé. Elle est normalement fermée avant le fonctionnement.

-La vanne anti-mélange est construite avec deux obturateurs indépendants, qui forment une chambre de fuite vers l'atmosphère en état de fonctionnement normal. En cas de défaillance occasionnelle entraînant une fuite, le fluide pénètre dans la chambre et est évacué par le port de sortie.

-La chambre de fuite est fermée lorsque la vanne fonctionne, le fluide peut circuler d'une conduite à une autre. Cette vanne peut être nettoyée en place. De nombreuses options de combinaison CIP et SIP sont disponibles pour les utilisateurs. (Se référer aux options de fonction de nettoyage et de stérilisation)

-Le système de nettoyage peut nettoyer la tige supérieure, inférieure et la chambre de fuite, ce qui garantit une hygiène élevée de la vanne. Un système de nettoyage efficace permet au fluide spécial pour le nettoyage en place (CIP) de laver directement tout le corps interne de la vanne, ce qui prend moins de temps qu'un système de nettoyage courant.

-Un autre avantage du système de nettoyage élevé est que la vanne anti-mélange à levage peut être utilisée pour le traitement aseptique. Si la vapeur de l'utilisateur pénètre dans la conduite CIP, le système constituera un bouclier qui peut isoler l'air.
