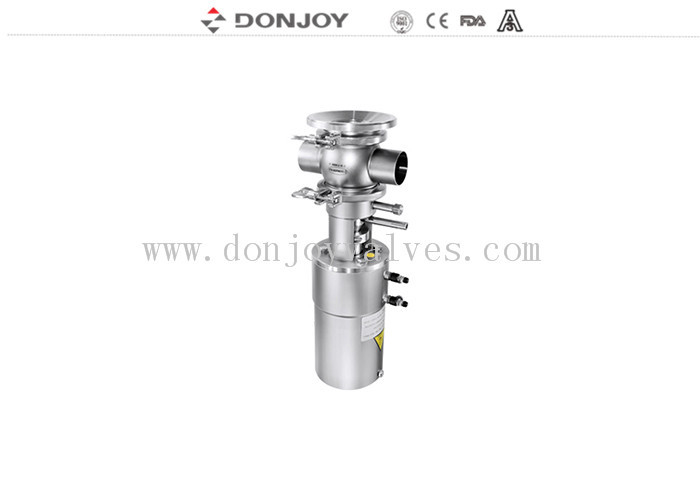

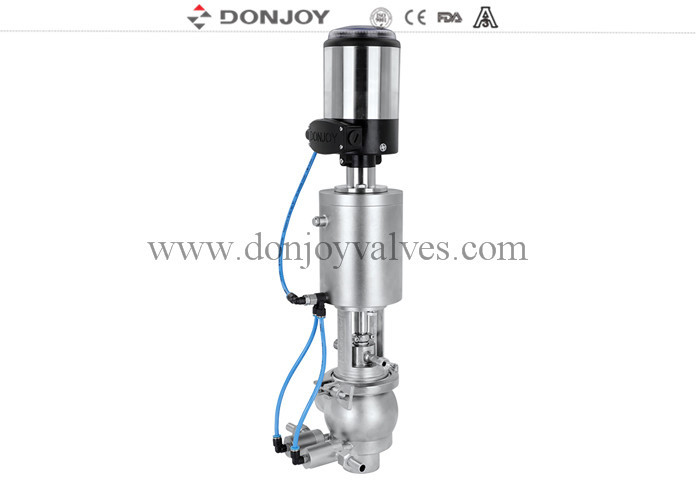

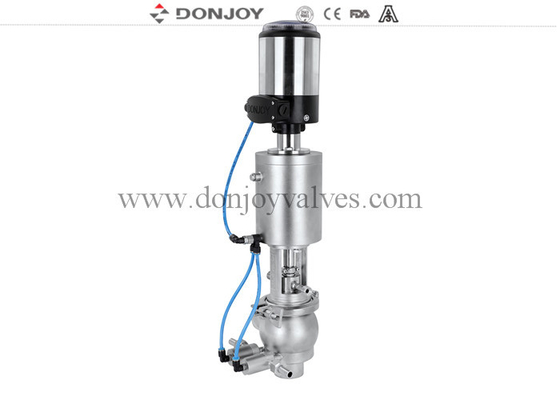

Donjoy Pneumatique à résistance aux mélanges soupape du fond du réservoir

Vanne Mixproof à double siège hygiénique 3A pour le traitement des aliments et des boissons

Caractéristiques de conception

Par défaut avec actionneur pneumatique normalement fermé
Conception compacte et robuste, corps sphériques forgés
Conception équilibrée en pression
Corps monobloc et corps bridé au choix
Un large choix de combinaisons de corps différentes.
Démontage facile en libérant la bride
Pièces de nettoyage/stérilisation en option
100% testé hydrauliquement / 100% inspecté

Opérations

Actionneurs
Actionneur en acier inoxydable
Unités de contrôle et d'indication intelligents :
Contrôle C-top
Contrôle IL-top (Positionneur)
Connexion électrique
Connexion bus AS-I

Connexion :
Bridé, soudé et fileté, à bride, etc.

Détails de l'emballage :
Emballage à bulles pour chaque vanne.
L'emballage extérieur est en carton ou en caisse de contreplaqué.

PRINCIPES DE FONCTIONNEMENT

- La vanne Mixproof de type levage est actionnée à distance par de l'air comprimé. Elle est normalement fermée avant le fonctionnement.

- La vanne Mixproof est construite avec deux obturateurs indépendants, qui formeront une chambre de fuite vers l'atmosphère en état de fonctionnement normal. En cas de défaillance occasionnelle entraînant une fuite, le fluide s'écoulera dans la chambre et sera déchargé au niveau de l'orifice de sortie.

- La chambre de fuite est fermée lorsque la vanne est en fonctionnement, le fluide peut s'écouler d'une canalisation à une autre. Cette vanne peut être nettoyée en place. De nombreuses options de combinaison CIP et SIP sont disponibles pour les utilisateurs (se référer aux options de fonction de nettoyage et de stérilisation).

- Le système de nettoyage peut nettoyer la tige supérieure, la tige inférieure et la chambre de fuite, ce qui garantit une grande hygiène de la vanne. Le système de nettoyage efficace permet au fluide spécial pour le nettoyage en place (CIP) de laver directement tout le corps de la vanne, ce qui prend moins de temps qu'un système de nettoyage courant.

- Un autre avantage du système de nettoyage élevé est que la vanne Mixproof de type levage peut être appliquée au traitement aseptique. Si la vapeur de l'utilisateur entre dans la canalisation CIP, le système constituera un bouclier qui peut isoler l'air.
