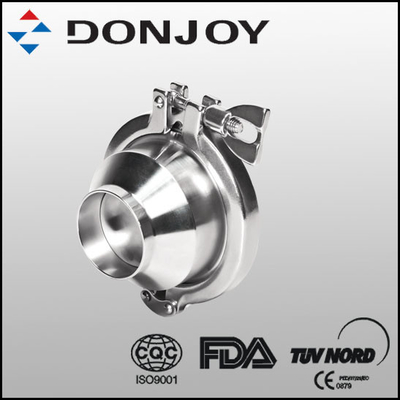

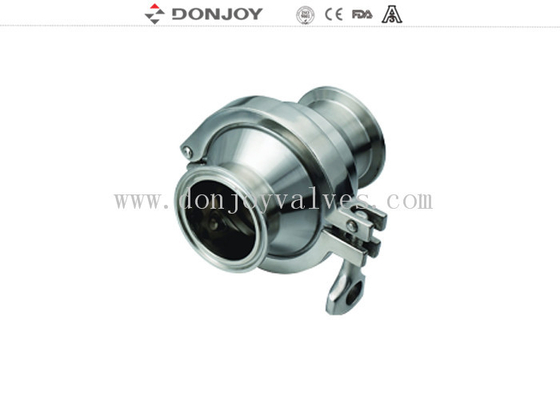

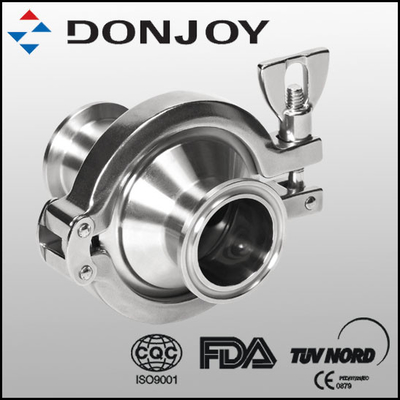

Clapets anti-retour hydrauliques haute performance SS304 pour éviter le coup de bélier
Détail rapide :
Clapets anti-retour hydrauliques
Type : Serré, fileté, soudé
Taille : Sur demande du client
Spécification
| Nom du produit : |
Clapet anti-retour serré SS304, clapet anti-retour sans rétention avec filetage, éviter le coup de bélier |
| Matériau du corps de vanne : |
SS304 ou SS316L |
| Matériau du joint : |
EPDM |
| Pression de service maximale : |
10 bars |
| Pression d'ouverture : |
0,1-0,3 bar |
| Température de service maximale : |
120 degrés C |
| Tailles disponibles : |
1"-4", DN10-DN100 |
| Raccordements disponibles : |
Filetage, Soudure, Serrage |
| Normes disponibles : |
DIN, SMS, 3A |
| Certificat : |
FDA, CE |
Informations techniques
• Un clapet anti-retour sanitaire peut varier en taille de 1/2″ à 4″.
• Le raccordement d'extrémité peut être soudé bout à bout, à serrage tri-clamp sanitaire, fileté ou autre sur demande.
• La pression de service maximale disponible est de 10 bars (145 psi)
• Les vannes sont disponibles pour les pressions de fissuration suivantes :
4,35 psi (0,3 bar) pour DN25
2,9 psi (0,2 bar) pour DN32-40
1,45 psi (0,1 bar) pour DN50-100
• Les températures auxquelles les vannes fonctionnent en fonction de la plage de matériaux sont les suivantes :
EPDM 14°F à 248°F (-10℃ à 120℃)
SILICONE -22°F à 356°F (-30℃ à 180℃)
VITON (FPM) 23°F à 356°F (-5℃ à 220℃)
Téflon (PTFE) -4°F à +482°F (-20℃ à 250℃)
• La finition de surface peut être Ra 32μin (0,8μm) par défaut, ou meilleure sur demande.
Applications :
1. Le clapet anti-retour est une vanne qui empêche le fluide de refluer et assure l'écoulement dans une seule direction.
2. Il peut être utilisé pour empêcher le reflux et éviter le coup de bélier.
3. Il est utilisé dans les industries de la transformation des aliments, des boissons, du vin, du pétrole, des cosmétiques, des produits pharmaceutiques et chimiques.
Éléments à garder à l'esprit lors de l'installation d'un clapet anti-retour sanitaire
Les clapets anti-retour sanitaires peuvent être installés horizontalement ou verticalement. Cependant, les spécifications suivantes doivent être respectées pour les clapets anti-retour à bille et à disque :
– Clapet anti-retour à bille –
Dans une configuration verticale, le produit doit s'écouler de bas en haut afin que la gravité puisse pousser la bille dans et hors du siège.
Dans une configuration horizontale, la partie incurvée de la vanne doit être verticale et à 90 degrés par rapport au tuyau. Cela garantit que la vanne est à drainage libre et que la bille est correctement positionnée.
– Clapet anti-retour à disque –
Les clapets anti-retour à disque ne sont pas à drainage libre dans une configuration verticale. Par conséquent, pour qu'ils soient à drainage libre, ils doivent être en position horizontale.
Dessin
Certificat
Donjoy fabrique des produits certifiés par 3A, CE, FDA, etc., conformément à la norme GMP, EHEDG. La production applique strictement le système de gestion ISO9001-2008.
Tag : Clapet unidirectionnel, Clapet anti-retour à ressort, Clapet sans rétention
