Valve de fond de réservoir Donjoy avec type de coude ouvert interne

Vanne de fond de cuve Donjoy avec coude ouvert interne

Description
1. Manuel : volant
2. Ouverture : ouverture interne
3. Corps de vanne : type rétractable
4. Type de coude : 45° ou 90°
5. Peut être assemblé avec CIP

Spécification

Application

La vanne de fond de cuve est une vanne à siège unique à commande pneumatique, assemblée au fond de la cuve, utilisée dans les industries laitières, de transformation des aliments, des boissons, pharmaceutiques et de la chimie fine.

Principe de fonctionnement

1. Actionné par air / ressort, air/air

2. L'air comprimé pousse la tige pour ouvrir et fermer la vanne

3. Structure de la vanne : la construction du siège de vanne s'ouvre à l'intérieur afin d'éviter la poussée lorsque la pression dans la tuyauterie est trop élevée.

Conception et caractéristiques

1. Conception sanitaire 3A

2. Le système de décharge complet évite la rétention

3. Vanne normalement fermée (fermée par ressort) - version standard

4. Vanne normalement ouverte (ouverte par ressort) par une rotation de 180 degrés de l'actionneur pneumatique

5. Le siège de la vanne s'ouvre dans la cuve pour éviter les ouvertures accidentelles

6. Corps réglable à 360°, même après avoir soudé la bride à la cuve

7. Lanterne ouverte pour l'inspection visuelle de l'étanchéité de la tige.

8. Démontage facile en desserrant la bride

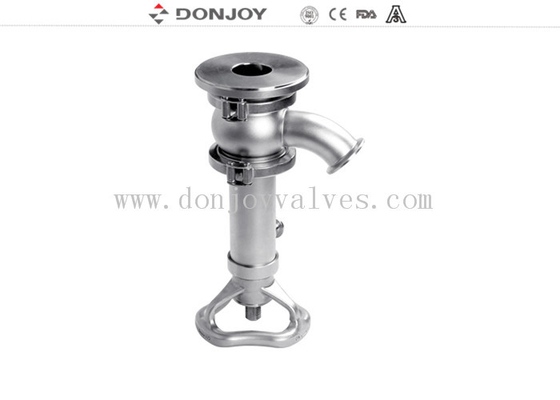

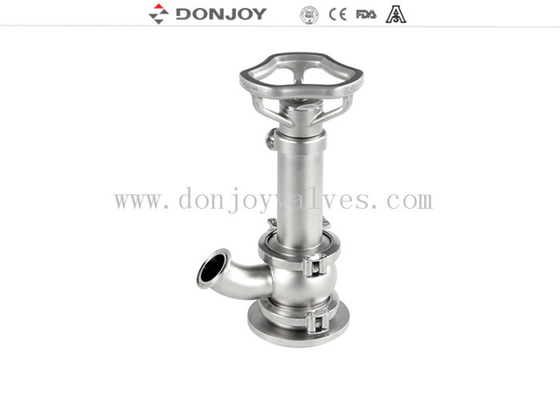

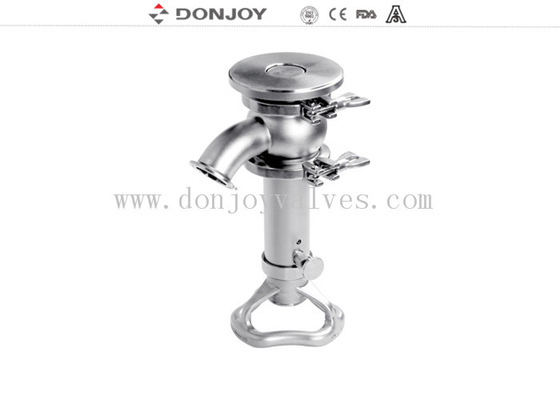

Photo du produit
