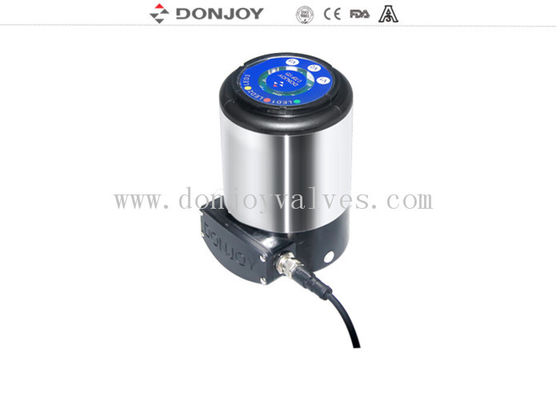

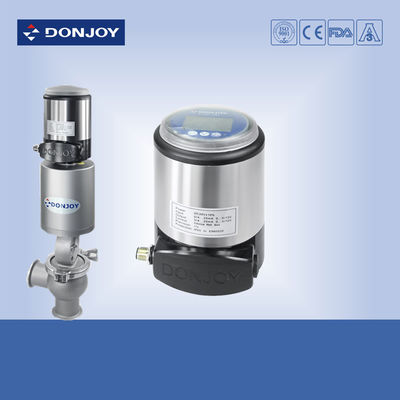

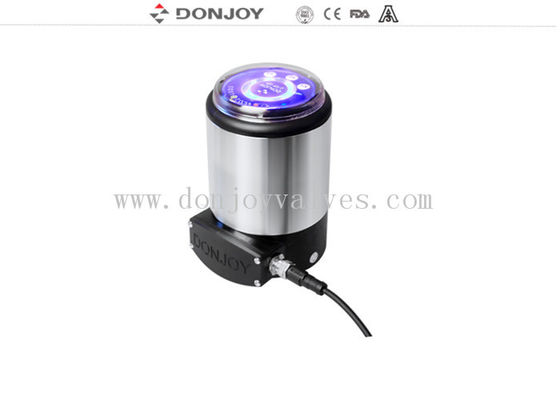

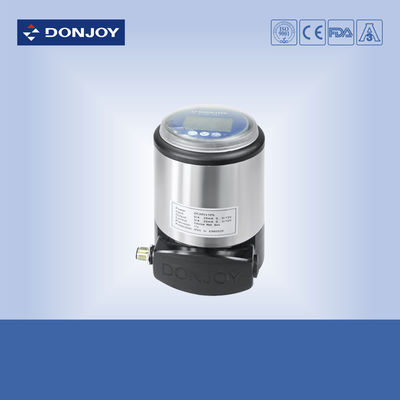

5.0 à 7.0 Bar dispositif de positionnement intelligent des vannes

5.0-7.0 Bar positionneur de vanne intelligent BUS Device Net Contrôle CE / ISO / FDA

SPÉCIFICATION


 Applications
 Le contrôleur (IL - TOP) est principalement utilisé dans les systèmes de contrôle de processus de fluides et de débit de toutes sortes.
 L'IL - TOP peut être installé sur tous types d'actionneurs à mouvement linéaire, tels que les vannes à siège incliné pneumatiques, les vannes à membrane, les vannes papillon, les vannes à soupape et les vannes à boisseau sphérique, etc., qui sont des vannes de régulation de débit.
 L'IL - TOP peut être facilement installé sur des actionneurs adaptés aux situations de haute pureté.

Caractéristique
 Entrée de signal 0/4 - 20mA vers 0 - 5/10V (standard)
 Sortie de retour de position 0/4 - 20mA (optionnelle)
 Contrôle BUS Device Net (optionnel)
 Actionneur à mouvement linéaire / rotatif (optionnel)
 Puissance : CC 24V
 Pression pneumatique : 5.0-7.0 bar
 Connecteur : G1/8"
 Indice de protection : IP67
Caractéristiques techniques
Le contrôleur peut être utilisé comme positionneur ou comme régulateur de processus.
 En tant que positionneur, il peut régler la position de la vanne selon le point de consigne.
 En tant que régulateur de processus, le MPU recevra le signal de contrôle en comparant la valeur de position de consigne de la vanne avec la position réelle de la vanne, grâce à l'algorithme de contrôle PIC, le régulateur de processus pilotera la vanne vers la position cible exacte de la vanne.
 Le contrôleur est composé d'un MPU, d'une unité de détection par signal de contrôle, d'un détecteur de position, d'un écran LCD, d'un clavier et d'une vanne piézoélectrique, etc.

Installation
 Il est très simple d'installer le contrôleur et l'actionneur, et la position d'affichage de l'écran LCD peut être ajustée.
 Retirez le couvercle transparent dans le sens antihoraire, puis :
 Actionnez le clavier, desserrez la base et les 2 vis à l'aide d'une clé M5 ;
 Faites-le pivoter facilement et ajustez-le à la direction d'affichage souhaitée, puis resserrez les 2 vis avec la clé ;
 Desserrez le boîtier de connexion, retirez les 4 vis et ouvrez le boîtier, et opérez selon le schéma de connexion. (Il est interdit aux non-professionnels d'opérer.)
 Un connecteur est nécessaire pour combiner le contrôleur avec l'actionneur.
