Nom du produit: | Vanne papillon pneumatique et capteur de position | Matériaux: | 304/316L |
---|---|---|---|
Taille: | DN10-DN300, 1/2 " à 12 " | Opération: | Actuator |
Connexion: | soudage | ||
Mettre en évidence: | autres appareils de ventilation,Ventilateur papillon pneumatique |

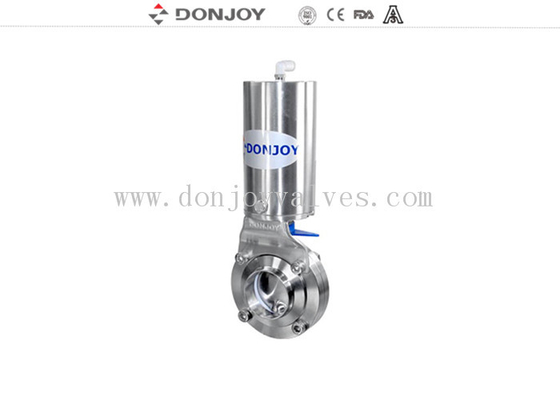

Vannes papillon sanitaires DN10-DN300 à souder avec pneumatiqueActionneur
Paramètres techniques
|
|||
Matériau acier |
Pièces en acier en contact avec le produit |
AISI 304 ou 316L (1.4306 / 1.4404) |
Fourni avec rapport de contrôle |
Autres pièces en acier |
AISI 304 |
||
Matériau d'étanchéité |
Standard |
EPDM |
Tous les matériaux d'étanchéité sont conformes à la norme FDA 21CFR117.2600 |
Options |
VMQ / Viton (FPM) | ||
Pression |
Pression de service |
≤145psi (10bar) |
|
Pression d'alimentation pour l'actionneur pneumatique |
70 ~ 116psi (5 ~ 8bar) |
||
Température |
Température de service |
EPDM : 14 ~ 248°F (-10 ~ 120°C) VMQ (Silicone) : -58 ~ 356°F (-50 ~ +180°C) Viton (FPM) : -22 ~ 428°F (-30 ~ +220°C) |
|
Température de stérilisation |
150°C (302°F), Max. 20 min |
||
Traitement de surface |
Traitement de surface interne |
Ra 16 ~ 32µin (0.4 ~ 0.8µm) |
|
Traitement de surface externe |
Ra 32 ~ 64µin (0.8 ~ 1.6µm) |
||
Connexion |
Raccordements d'extrémité : soudés bout à bout, collier sanitaire, filetage mâle et femelle, brides, I-line ou autres sur demande.Actionneur |
||
Normalement fermé (NF) - Air pour ouvrir et ressort pour fermer ; |
Normalement ouvert (NO) - Air pour fermer et ressort pour ouvrir ; Air vers Air (AA) - Air pour ouvrir, air pour fermer. Vannes papillon sanitaires |
Une vanne papillon sanitaire est également appelée vanne papillon hygiénique, qui est un type de dispositif de contrôle de débit, utilisé pour faire démarrer ou arrêter l'écoulement d'un fluide à travers une section de tuyau.
Utilisations des vannes papillon sanitaires :
Les vannes papillon sanitaires Donjoy sont largement utilisées dans l'industrie chimique, le pétrole, la métallurgie, la plomberie, l'alimentation, la bio-pharmaceutique et les industries chimiques;Les vannes papillon en acier inoxydable Donjoy, les raccords sanitaires sont des produits de haute qualité, peuvent être utilisés pour les produits laitiers, pharmaceutiques, la bière, les boissons, l'huile comestible et d'autres industries pour répondre à leurs exigences professionnelles.
Avantages des vannes papillon sanitaires Donjoy :
La vanne papillon sanitaire Donjoy présente de nombreux avantages tels qu'une connexion amovible, une structure simple et un entretien facile;Les joints en caoutchouc et les plaques de vanne des vannes Donjoy sont des pièces de haute qualité pour garantir les performances d'utilisation et la durée de vie;Les vannes Donjoy peuvent fournir des matériaux de corps et de disque de vanne tels que AISI 304 ou AISI 316L, les matériaux 304L et 316, une vanne à commande automatique ou manuelle selon vos demandes.
Application :
DONJOY est un actionneur de vanne papillon pneumatique sanitaire avec des extrémités soudées bout à bout, qui est largement utilisé dans les systèmes de tuyauterie de process pour l'isolement et le contrôle. La vanne papillon fonctionne automatiquement.
Spécification :
Tailles disponibles : 1/2" à 12" (1/2", 3/4", 1”, 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150,DN200, DN250, DN300)
Matériau : Le corps de vanne et le matériau du disque peuvent être AISI 304 ou AISI 316L, les matériaux 304L et 316 sont disponibles sur demande.
Max. pression de service : 145psi (10bar) pour DN25/1"-DN100/4" ; 116psi (8bar) pour DN125/5"-DN150/6" ; 73psi (5bar) pour DN200/8"-DN300/12".
Fonctionnement : Actionneur vertical SS304, type NF (normalement fermé) / NO (normalement ouvert) / AA (air vers air) au choix.
Pression d'alimentation en air : 70-116psi (5-8bar)
Plage de température : 14 ~ 248°F (-10 ~ 120°C) avec siège EPDM, -58 ~ 356°F (-50 ~ +180°C) avec siège VMQ (Silicone).
Raccordements d'extrémité : soudés bout à bout / soudés bout à bout.
Traitement de surface : Ra 16 ~ 32µin (0.4 ~ 0.8µm), Ra 32µin est la valeur par défaut.
Options :
Le corps de vanne et le matériau du disque peuvent être AISI 304 ou AISI 316L, les matériaux 304L et 316 sont disponibles sur demande. Le siège et le joint peuvent être en EPDM, VMQ (Silicone) ou Viton (FPM), tous conformes à la norme FDA 21CFR177.2600. Le raccordement d'extrémité peut être soudé bout à bout, tri-clamp sanitaire, fileté, à brides, I-line ou autres sur demande. Poignées : poignée de traction à 4 positions ; poignée multiposition avec couvercle en plastique ou en pur
acier inoxydable.
Actionneurs pour atteindre un fonctionnement automatique :
actionneur pneumatique en acier inoxydable (type vertical), actionneur pneumatique en aluminium (type horizontal) et actionneur électrique.
Fonctionnement NF : normalement fermé (fermeture en cas de défaillance)---air pour ouvrir, ressort pour fermer
Fonctionnement NO : normalement ouvert (ouverture en cas de défaillance)---air pour fermer, ressort pour ouvrir
Fonctionnement AA : double effet---air pour ouvrir, air pour fermer
Contrôle intelligent de la vanne : capteur de position, contrôleur C-top, contrôleur C-top (AS-I)
Normes : DIN, 3A, SMS, ISO / IDF, BS / RJT et ASME / BPE
