Nom du produit: | Ventilateur papillon pneumatique | Matériaux: | 304/316L |
---|---|---|---|
Taille: | DN10-DN300, 1/2 " à 12 " | Opération: | Pneumatique |
Connexion: | Bague de serrage | Struction: | Papillon |
Mettre en évidence: | autres appareils de ventilation,Ventilateur papillon pneumatique |

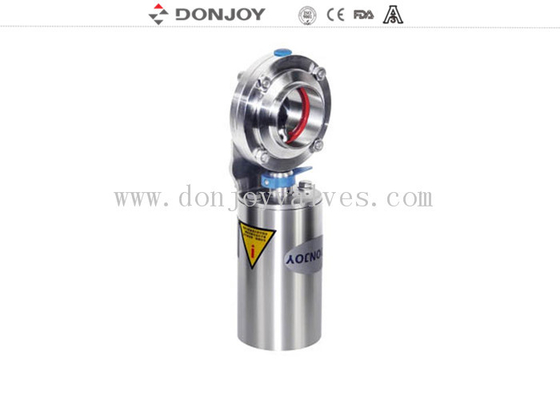

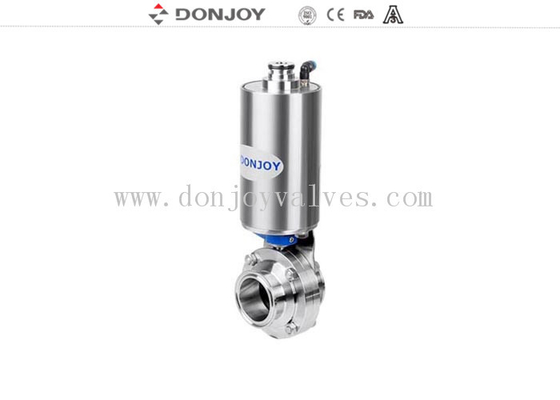

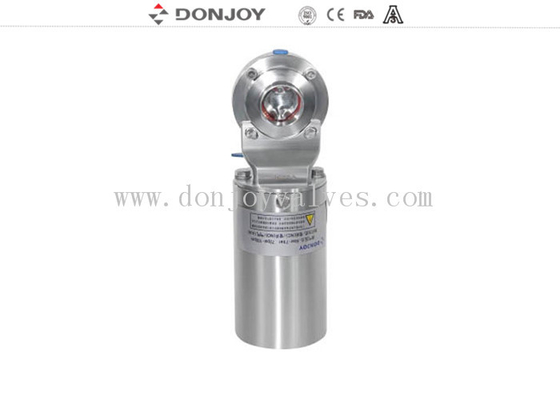

Vannes papillon sanitaires à commande pneumatique avec extrémités à bride Joints en silicone 12"
Paramètres techniques |
|||
Matériau de l'acier |
Pièces en acier en contact avec le produit |
AISI 304 ou 316L (1.4306 / 1.4404) |
Fourni avec un rapport d'inspection |
Autres pièces en acier |
AISI 304 |
||
Matériau du joint |
Standard |
EPDM |
Tous les matériaux d'étanchéité sont conformes à la norme FDA 21CFR177.2600 |
Options |
VMQ / Viton (FPM) |
||
Pression |
Pression de service |
≤145psi (10bar) |
|
Pression d'alimentation pour l'air actionneur |
70 ~ 116psi (5 ~ 8bar) |
||
Température |
Température de fonctionnement |
EPDM : 14 ~ 248°F (-10 ~ 120°C) VMQ (Silicone) : -58 ~ 356°F (-50 ~ +180°C) Viton (FPM) : -22 ~ 428°F (-30 ~ +220°C) |
|
Température de stérilisation |
150°C (302°F), Max. 20 min |
||
Traitement de surface |
Traitement de surface interne |
Ra 16 ~ 32µin (0.4 ~ 0.8µm) |
|
Traitement de surface externe |
Ra 32 ~ 64µin (0.8 ~ 1.6µm) |
||
Connexion |
Raccordements d'extrémité : soudés bout à bout, collier sanitaire, filetés mâles et femelles, à bride, I-line ou autres sur demande. |
||
Actionneur |
Normalement fermé (NF) - Air pour ouvrir et ressort pour fermer ; Normalement ouvert (NO) - Air pour fermer et ressort pour ouvrir ; Air vers Air (AA) - Air pour ouvrir, air pour fermer |
Données
Actionneur pneumatique | |||
![]() |
Taille | Taille de vanne recommandée | |
Vanne papillon | Vanne à bille | ||
70 | DN10-DN50,0.5"-2" | DN10-DN25,0.5"-1" | |
85 | DN10-DN100,1"-4" | DN10-DN40,0.5"-1.5" | |
114 | DN100-DN125,4"-5" | DN50-DN65,2"-2.5" | |
133 | DN150-DN200,6"-8" | DN80-DN100,3"-4" | |
168 | DN200-DN300,8"-12" | DN100,4" |
Application :
vanne papillon sanitaire de type pneumatique avec extrémités soudées bout à bout, largement utilisée dans les systèmes de tuyauterie de process pour l'isolement et le contrôle. La vanne papillon AV-1PW fonctionne automatiquement.
Spécification :
Tailles disponibles : 1/2" à 12" (1/2", 3/4", 1”, 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150,DN200, DN250, DN300)
Matériau : Le corps de vanne et le matériau du disque peuvent être AISI 304 ou AISI 316L, les matériaux 304L et 316 sont disponibles sur demande.
Pression de service maximale : 145psi (10bar) pour DN25/1"-DN100/4" ; 116psi (8bar) pour DN125/5"-DN150/6" ; 73psi (5bar) pour DN200/8"-DN300/12".
Fonctionnement : actionneur vertical SS304, type NF (normalement fermé) / NO (normalement ouvert) / AA (air vers air) au choix.
Pression d'alimentation en air : 70-116psi (5-8bar)
Plage de température : 14 ~ 248°F (-10 ~ 120°C) avec siège EPDM, -58 ~ 356°F (-50 ~ +180°C) avec siège VMQ (Silicone).
Raccordements d'extrémité : soudés bout à bout / soudés bout à bout.
Traitement de surface : Ra 16 ~ 32µin (0.4 ~ 0.8µm), Ra 32µin est la valeur par défaut.
Options :
Le corps de vanne et le matériau du disque peuvent être AISI 304 ou AISI 316L, les matériaux 304L et 316 sont disponibles sur demande. Le siège et le joint peuvent être en EPDM, VMQ (Silicone) ou Viton (FPM), tous conformes à la norme FDA 21CFR177.2600. Le raccordement d'extrémité peut être soudé bout à bout, à collier tri-clamp sanitaire, fileté, à bride, I-line ou autres sur demande.
Poignées : poignée de traction à 4 positions ; poignée multiposition avec couvercle en plastique ou en acier inoxydable pur.
Actionneurs pour atteindre le fonctionnement automatique :
actionneur pneumatique en acier inoxydable (type vertical), actionneur pneumatique en aluminium (type horizontal) et actionneur électrique.
Fonctionnement NF : normalement fermé (fermeture en cas de défaillance)---air pour ouvrir, ressort pour fermer
Fonctionnement NO : normalement ouvert (ouverture en cas de défaillance)---air pour fermer, ressort pour ouvrir
Fonctionnement AA : double effet---air pour ouvrir, air pour fermer contrôle intelligent de la vanne : capteur de position, contrôleur C-top, contrôleur C-top (AS-I)
Normes : DIN, 3A, SMS, ISO / IDF, BS / RJT et ASME / BPE
Orifice d'alimentation en air |
Actionneur AA |
1”-4” |
les deux orifices sont G1/8 |
>4” |
Un orifice est G1/4, l'autre est G1/8 |
||
Actionneur NF |
1”-4” |
Un orifice est G1/8 |
|
>4” |
Un orifice est G1/4 |
||
Actionneur NO |
1”-4” |
Un orifice est G1/8 |
|
>4” |
Un orifice est G1/4 |
