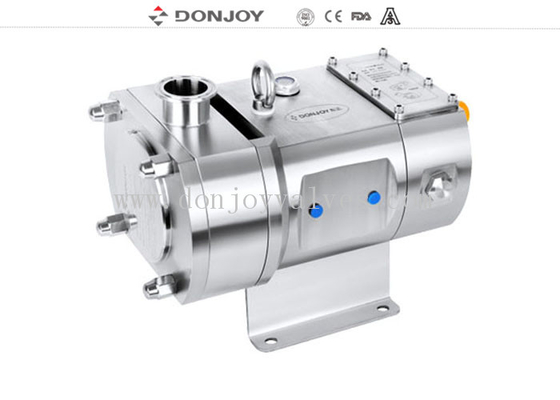

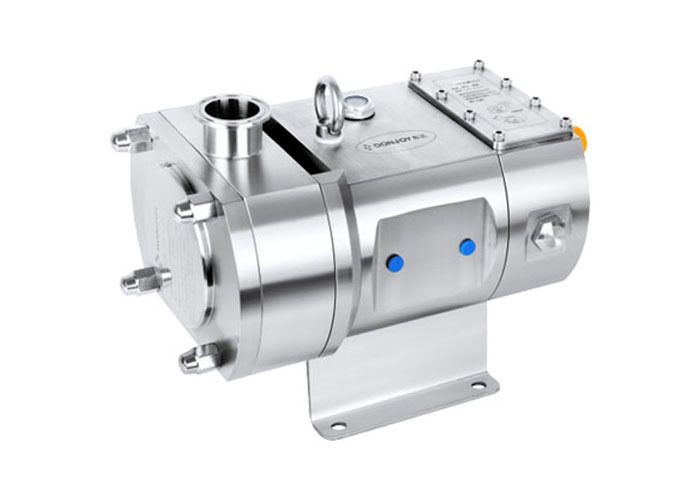

STUL/R Pompe à lobes à arbre nu/Pompe volumétrique avec garniture mécanique simple
Tag : Pompe de transfert, Pompe à engrenages, Pompe volumétrique, Pompe rotative à lobes
Applications :
La pompe est une pompe rotative à lobes à déplacement positif conçue selon la norme USA 3A.
L'équipement est traité selon la norme USA 3A et est très hygiénique.
La pompe est idéale pour le transfert de milieux visqueux et peu visqueux dans les industries agroalimentaire, cosmétique et pharmaceutique.
Elle est équipée d'une boîte de vitesses réglable manuellement, la vitesse peut être ajustée manuellement à l'aide d'un volant dans la boîte de vitesses en fonction des conditions de travail.
Spécifications
| Matériau : |
SS304/SS316L/1.4301/1.4404 |
| Matériau du joint : |
EPDM (Standard, approuvé par la FDA) FPM (option) |
| Débit max. : |
90m³/h / 395 GPM |
| Pression max. : |
15 bar / 218 PSI |
| Température de fonctionnement max. : |
150 ºC / 302 ºF |
| Régime max. : |
1450 tr/min |
| Type de rotor : |
2 lobes, 3 lobes, papillon, papillon simple |
| Garniture mécanique : |
SIC/SiC/EPDM (Standard), C/SIC,/EPDM, |
| Puissance du moteur : |
1,5 kW - 15 kW |
| Option d'étanchéité : |
Garniture mécanique simple sanitaire/Garniture mécanique double avec système de refroidissement |
| Traitement de surface : |
Intérieur poli et extérieur sablé |
| Raccordement disponible : |
Clamp, Filetage soudé bout à bout, Bride |
| Normes disponibles : |
DIN, SMS, 3A, RJT, ISO/IDF |
| Certificat : |
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600, ISO9001/2008 |
| Domaine d'application : |
Laiterie, alimentation, boissons, pharmacie, cosmétiques, etc. |
| Détails de l'emballage : |
Caisse en contreplaqué ou personnalisée. Ou selon la demande des clients |
| Détails de la livraison : |
Généralement dans les 20 jours suivant la réception de l'acompte T/T |
Conception et caractéristiques :
STUL horizontal
STUR vertical
Construction à arbre nu
Rotor papillon (standard), Tri-lobes, rotors à 3 lobes
Conception hygiénique de la fixation des rotors
Garniture mécanique sanitaire, nettoyage et entretien faciles
Raccordements : Clamp (standard), Mâle, Bride
Options :
Garniture mécanique : SIC/SIC/EPDM, SIC/SIC/VITON, TC/TC/EPDM, TC/TC/VITON
Garniture mécanique simple ou double rincée
Joint : FPM (Viton), NBR, EPDM
Soupape de décharge sur le couvercle avant ou by-pass externe
Soupape de sécurité intégrée
Chemise chauffante complète
Pompe à lobes avec boîtier de commande et chariot
Différentes transmissions et fixations :
1. Transmission variable en continu manuelle
2. Convertisseur de fréquence pour régler la boîte de vitesses du moteur
3. Transmission à vitesse de sortie fixe
Montage sur une plaque de base en acier inoxydable
Raccordement : Clamp (DIN32676, 3A, ISO), Filetage (DIN, SMS, RJT, IDF), Soudure bout à bout, bride
Certificats de matériaux (3.1), certificat de rugosité
Type de moteur B5. Fréquence du moteur 50HZ, 60HZ
Tension (V) 220-240, 360-400, 420-460, 630-690
Structure des lobes :
1. Pompe à rotor papillon : avec rotor papillon, elle est supérieure aux autres pompes à rotor lors du transfert de matériaux à haute viscosité et de poudres plus grosses et transporte efficacement les matériaux extrêmement rigides.
2. Pompe à rotor incurvé à papillon simple (pompe à rotor à poudre) : cette série de pompes est spécialement conçue pour transporter des matériaux avec des poudres plus grosses. Sa forme et sa courbe uniques la rendent plus remarquable que les autres pompes pour la livraison de matériaux avec des poudres plus grosses. Elle empêche efficacement les poudres de s'entrechoquer, ce qui en fait le premier choix des pompes transférant des matériaux avec des poudres.
3. Pompe tri-lobe : c'est un type courant, la capacité et les performances sont meilleures que les autres rotors. L'inconvénient est une exigence élevée pour le milieu car il est facile d'endommager le milieu granulaire.
Application :
pompe à huile végétale comestible, elle est également appelée pompe rotative à lobes, pompe à trois lobes, pompe unique, largement appliquée dans les industries des boissons, de l'alimentation, des produits laitiers, pharmaceutiques, chimiques et de transformation, pour transporter des matériaux liquides épais
Tableau de sélection des modèles
