Lieu d'origine:
LA CHINE
Nom de marque:
DONJOY
Certification:
CE,3A,FDA
Numéro de modèle:
TUL/TUR
contactez-nous

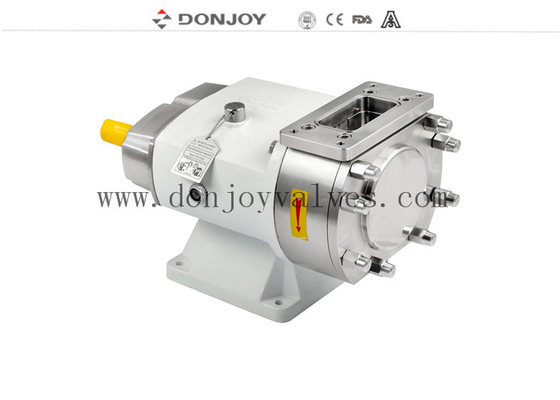

Admission nue de bride de pompe de lobe d'axe Food de catégorie modèle de TUR
Caractéristique technique
Transmission sans interruption variable d'A. Maual
B. Frequency Cnverter ajustent le réducteur de transmission de moteur
Transmission de sortie de vitesse de C. Fixed
Caractéristiques
Nom de produit : | Admission modèle de bride de pompe de lobe de catégorie de TUR Food |
Matériel : | SS304/SS316L/1.4301/1.4404 |
Matériel de joint : | SIC/SIC/EPDM (norme, approbation de FDA) |
Max. Flow : | 62m3/h / 395 GAL/MN |
Max.pressure : | 12bar/174PSI |
Le maximum rev : | rmp 1450 |
À rotor : | 2-leaves, 3 feuilles, papillon, papillon de signal |
Installation | A pu être installé avec le convertisseur de fréquence |
convertisseur de fréquence | Facultatif |
Joint mécanique : | SIC/SiC/EPDM (norme) |
Tension : | 110V, 220V, 380V |
Moteur : | ABB, COUSENT, 50hz/60hz |
Préparation de surface : | Extérieur intérieur poli et de sablage |
Disponible connexion : | Bride, fil soudé bout à bout, bride |
Disponible standard : | DIN, SMS, 3A, RJT, ISO/IDF |
Fonctionné : | Éclectique |
Certificat : | 3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO9001/2008 |
Champ d'application : |
Laiterie, nourriture, boisson, pharmacie, cosmétique, etc. |
Description
Options
1. joint mécanique : SIC/SICE/EPDM, COMITÉ TECHNIQUE/COMITÉ TECHNIQUE, EPDM
2. phoque simple, double phoque mécanique
3. Rotors : 2 rotors de congé, 3 rotors de congé, rotors de papillon, rotors simples de papillon
4. Garniture : FPM (Viton), NBR, EPDM
5. soupape de sécurité à la déviation externe de la couverture r
6. soupape de sûreté d'élément
7. veste de la chaleur de Fin-visage
8. veste complète de la chaleur
9. série verticale de TUR ou TUL Series horizontal
10. commandes et difficultés différentes
11. Assemblée sur une plaque de base d'acier inoxydable
12. Connexion : Bride (DIN32676,3A, OIN), Threaad (DIN, SMS, RJT, film encreur), soudé bout à bout, bride
13. Type fréquence 50HZ, 60HZ de moteur de moteur de B5
14. Tension (v) 220-240, 360-400, 420-460, 630-690
La pompe de lobe de catégorie comestible de pompe de DONJOY est une pompe de déplacement positif, construction robuste, bas entretien, rentable. La conception hygiénique était conforme à ASME BPE, les normes d'EHEDG, USA 3-A, norme hygiénique de FDA, la pompe la plus commune utilisée pour transférer les fluides de grande viscosité solide et particule, elle offre une gamme complète de pompes destinées aux applications hygiéniques dans le traitement des denrées alimentaires des produits alimentaires, la laiterie, la boisson, les soins à domicile et les industries de soin et pharmaceutiques personnelles…
Description sanitaire de pompe de lobe de TU-L/R
Les pompes rotatoires de lobe de Donjoy fournissent la représentation fiable, l'opération sans problèmes et le rendement énergétique supérieur pour des applications exigeantes. La pompe de lobe de Donjoy a beaucoup de configurations, TU-séries est configuration standard, STU-série est tout l'acier inoxydable. C'est un excellent choix pour les fonctions qui exigent des pompes à l'épreuve des contaminations de répondre à des niveaux élevés d'opération d'hygiène, de bas-cisaillement et de bas-pulsation. Cette pompe 3-A approuvée manipule les deux nettoyages en place et stérilisation en place et peut être fournie avec la documentation complète pour soutenir des conditions rigoureuses de validation.
Principes
1. Comme lobes tourne, l'espace du côté de suciton increasese pendant qu'un lobe est distancé des autres, de ce fait créant un vide partiel qui dessine le fluide dedans à la chambre de pompe.
2. Pendant qu'ils sont tournés par les axes, chaque lobe est consécutivement rempli et le fluide est déplacé au côté de la livraison. Les petites lacunes entre les robes longues et entre les lobes et les murs du corps de la pompe s'assurer que les espaces sont dûment remplis.
3. Le logement de pompe est ompletely rempli et les évasions liquides par les dents des lobes et est forcé contre les murs des espaces. Ce qui contribue à l'aciton de pompe.
CONNEXION DE LA POMPE INLET&OUTLET
Modèle et poids de pompe
Modèle de POMPE | Couple d'axe d'entrée (nanomètre) | Charge radiale axiale maximum (n) | Taille intérieure de connexion de diamètre [millimètre] |
Dimension particulaire douce théorique maximum recommandée [millimètre] |
Poids nu de pompe [kilogrammes] |
STUL-10 | 15 | 224 | 22,4 | 6 | 12 |
TUL-20 | 60 | 750 | 22,4 | 10 | 32 |
TUL-23 | 60 | 750 | 35,1 | 20 | 34 |
TUL-25 | 60 | 750 | 47,8 | 20 | 39 |
TUL-30 | 123 | 1237 | 47,8 | 25 | 60 |
TUL-35 | 123 | 1237 | 59,5 | 25 | 63 |
TUL-55 | 123 | 1237 | 66 | 25 | 65 |
TUL-60 | 123 | 1237 | 72,2 | 25 | 68 |
TUL-70 | 416 | 2588 | 72,2 | 40 | 151 |
TUL-80 | 416 | 2588 | 72,2 | 40 | 151 |
TUL-100 | 416 | 2588 | 97,6 | 40 | 160 |
TUL-125 | 416 | 2588 | 125 | 40 | 165 |
Courbe de pompe de lobe
Étiquette : Pompe de lobe de Donjoy, pompe rotative, pompe de catégorie comestible
