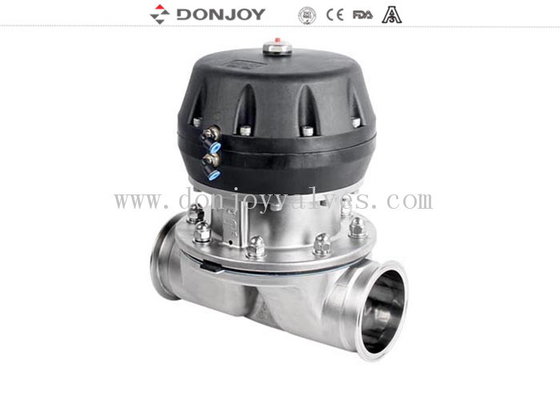

Corps de coulée soupape de diaphragme à membrane pneumatique, soupape de diaphragme OEM

Vanne à membrane pneumatique en fonte d'acier inoxydable SS316L

Étiquette

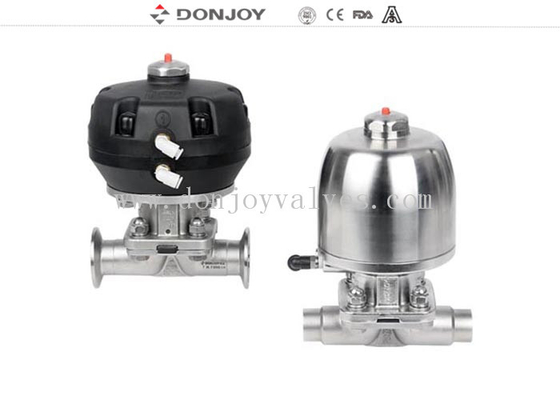

Vanne à membrane sanitaire avec actionneur pneumatique en plastique
Vanne à membrane pneumatique multifonction
Vanne à membrane pneumatique à cylindre à double position


Spécifications


 Différentes configurations de vanne à membrane

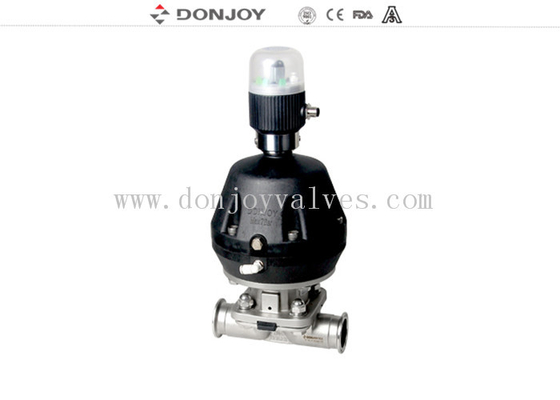

1. Vanne à membrane avec positionneur/contrôleur de processus (IL-TOP)

2. Vanne à membrane avec unité de contrôle (C-Top)

3. Régulateur de position de vanne

4. Module de capteur de position

5. Poignée en plastique

6. Poignée en acier inoxydable

7. Actionneur en acier inoxydable

8. Vanne à membrane électrique

9. Actionneur en plastique

10. Corps : Moulage / Forgeage

Corps de vanne :
Corps forgéLe flan est obtenu à partir d'un lingot d'acier inoxydable, lors du processus de forgeage, en même temps que le forgeage à haute température, par changement de forme du flan par extrusion, après le forgeage, la densité du corps est plus élevée, la structure est plus uniforme, sans trou de sable ni autres impuretés. Ensuite, par le centre d'usinage, effectuer un usinage de haute précision.

Corps mouléest fabriqué par le modèle de cire de paraffine du moule, l'infiltration du modèle de cire de paraffine dans la céramique, pour laisser la surface du modèle de cire de tout le corps former une couche de céramique solide. Faire fondre le modèle de cire, puis dans la fusion de la solution d'acier inoxydable, après refroidissement, enlever l'apparence de la céramique, le corps brut est fabriqué. La taille du moulage est très précise, l'aspect extérieur est lisse, propre et bien rangé.

Principes de fonctionnement

1. La membrane assure l'étanchéité du corps ainsi que l'étanchéité du siège. Il n'y a pas de voies vers l'environnement extérieur, il convient donc aux procédés aseptiques

2. Lorsque la vanne est fermée, un patin de pression qui supporte la membrane se déplace vers la face d'étanchéité sur le corps. Lorsque la plaque de pression se déplace, la membrane fléchit et est forcée vers le bas sur la zone du siège au centre du corps, fermant ainsi le passage d'écoulement à travers le corps.

3. L'interrelation du corps avec la plaque de pression empêche la surcompression de la membrane

4. La vanne peut être à commande manuelle et à commande pneumatique des sommets des électrovannes

Certificat de vanne à membrane

1. Toutes les résines synthétiques et les additifs sont conformes à la certification FDA.

2. La composition chimique, les propriétés physiques et le processus de fabrication des matériaux sont documentés.

3. Cohérence 3-a l'authentification

4. CE-PED/97/23/CE

5. EN 10204-3.1

Applications :

Les vannes à membrane, à commande manuelle ou pneumatique, sont spécialement conçues pour être utilisées dans les procédés d'hygiène et aseptiques des industries pharmaceutiques.

La vanne est excellente pour le contrôle du débit ainsi que pour le contrôle d'ouverture/fermeture.

Les vannes à membrane sont meilleures en termes de débit par rapport aux autres vannes. Il est plus facile de les nettoyer et de mieux traiter les substances avec des particules. Le phénomène de poche d'air est rare lors de l'application du contrôle du débit.

Combinaison de vannes à membrane multiport

Configuration SPA et configuration BPF

Dessins de produits


Étiquette : vannes sanitaires, vanne pharmaceutique, vanne à membrane
