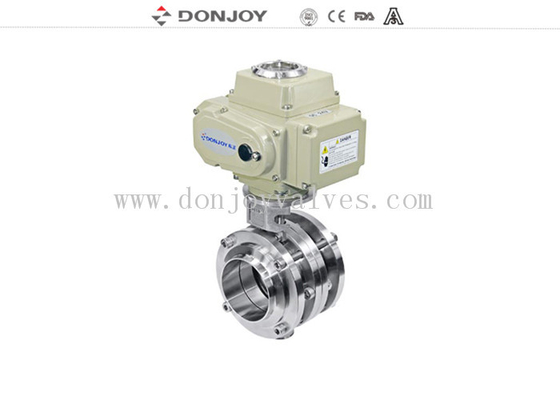

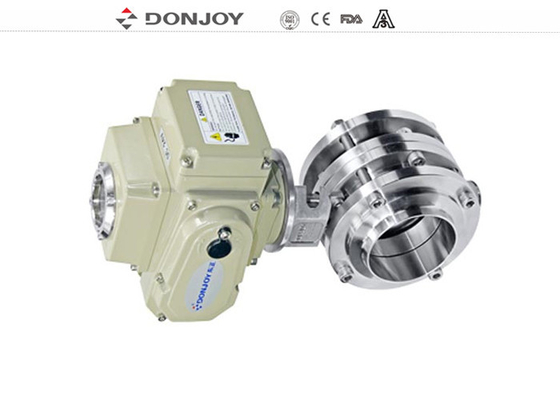

Vanne papillon 304 316L AC220V de DONJOY Hygenic 3PC électronique "Marche/Arrêt" de sortie active de l'acier inoxydable
Caractéristiques
Nom de produit : |
Vanne papillon 304 316L AC220V de DONJOY Hygenic 3PC électronique "Marche/Arrêt" de sortie active de l'acier inoxydable |
Matériel de corps de valve : |
SS304/316L |
Matériel de joint : |
EPDM (norme) FPM/SILICON/NBR, FDA177.2600 |
Max Working Pressure : |
10Bar |
La température de Max.Working : |
120 degrés C |
Taille disponible : |
DN10-DN300, 1/2 » - 12" |
Connexion disponible : |
Bride/soudure/fil/bride |
Norme disponible : |
3A/DIN/SMS/RJT/ISO/IDF |
Fonctionné : |
Électrique |
Contrôle : |
Déclencheur électrique |
Certificat : |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, OIN |
Champ d'application : |
Laiterie, nourriture, boisson, pharmacie, cosmétique, etc. |
Détails de empaquetage : |
emballage pélliculé pour chaque valve. L'emballage extérieur est carton ou |
Détails de la livraison : |
Habituellement d'ici 20 jours après réception de l'acompte de T/T. |
Dessin
Sortie active "Marche/Arrêt" déclencheur électrique
|
Taille | Couple | Recommandez la taille de valve | |
Vanne papillon | Robinet à tournant sphérique | |||
DJ-5 | 30S-50N.M | ≤4 » - DN100 | ≤2.5 » | |
20S-30N.M | ≤3 » - DN80 | ≤2 » - DN50 | ||
10S-15N.M | ≤2.5 » - DN65 | ≤1.5 » - DN40 | ||
DJ-10 | 30S-100N.M |
5" DN125 12" - DN300 |
DN65-3 » | |
20S-60N.M |
4" - DN100 6" - DN150 |
2,5" - DN65 | ||
15S-50N.M |
3" - DN80 5" - DN125 |
2" - 2,5" | ||
DJ-20 | 30S-200N.M | - | DN80-4 » | |
15S-100N.M |
5" - DN125 12" - DN300 |
DN65-3 » | ||
DJ-40 | 30S-400N.M | - | - | |
15S-200N.M | - | DN80-4 » |
Matériel
Le matériel lié à d'autres : AISI 316L/1,4404
Le matériel dans l'autre partie : AISI 304
Anneau de joint : EPDM FDA 177,2600
Finition extérieure interne : ≤ 0.8μm de Ra
Finition extérieure externe : Commande numérique par ordinateur usinant très bien
Couple fonctionnant
Le fonctionnement serrent à la clé dynamométrique (n.m) | DN25 -1 » | DN40 -1..5" | DN50 -2 » | 2,5" | DN65 | 3" | DN80 | DN100 -4 » | DN125 | DN150 |
3 | 4 | 5 | 10 | 12 | 14 | 18 | 25 | 40 | 55 |
Options
Garniture : NBR/MVQ/FPM
Poignée manuelle ou actionneur pneumatique
Capteur de position inductif
C - tête de contrôle SUPÉRIEURE
Capteur de position
Type de connexion : SMS, RJT, DIN, 3A, etc. d'OIN, maintenu, soudée et fileté.
Détails de empaquetage
Emballage pélliculé pour chaque valve.
En dehors de l'emballage sont les caisses de carton ou de contreplaqué.
Ou selon la demande des clients.
Détails de la livraison
Habituellement d'ici 20 jours après réception de l'acompte de T/T.
