Lieu d'origine:
La Chine
Nom de marque:
DONJOY
Certification:
CE,3A,FDA
Numéro de modèle:
NO.VDF100Q2
contactez-nous
Vidéo

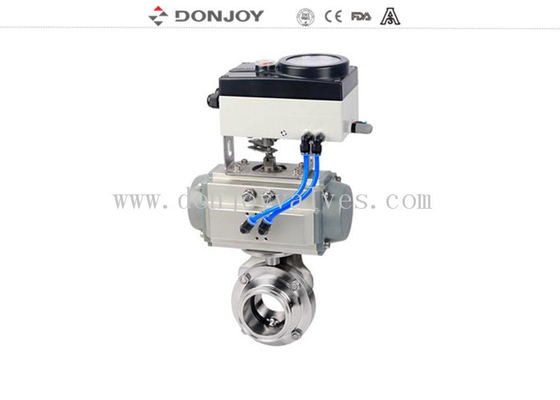

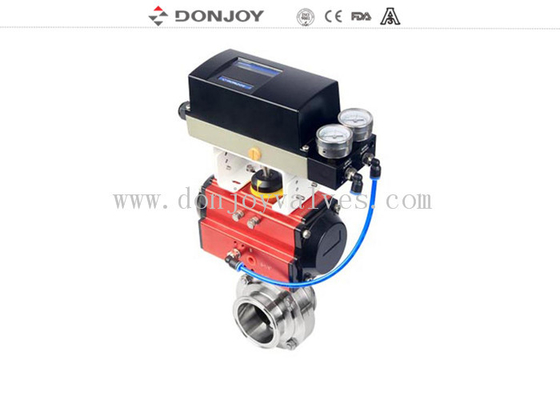

Vanne papillon pneumatique étroite normale de bride d'inox de Hygenic avec le positionneur horizontal intelligent IL-TOP
Caractéristiques
|
Nom de produit : |
Vanne papillon pneumatique étroite normale de bride d'inox de Hygenic avec le positionneur horizontal intelligent IL-TOP |
|
Matériel de corps de valve : |
SS304/316L |
|
Matériel de joint : |
EPDM (norme) FPM/SILICON/NBR, FDA177.2600 |
|
Max Working Pressure : |
10Bar |
|
La température de Max.Working : |
120 degrés C |
|
Disponible taille : |
DN10-DN300, 1/2 » - 12" |
|
Disponible connexion : |
Bride/soudure/fil/bride |
|
Disponible standard : |
3A/DIN/SMS/RJT/ISO/IDF |
|
Fonctionné : |
neumatic |
|
Contrôle : |
Contrôle/capteur de position intelligents du positionneur de valve/C-TOP |
|
Certificat : |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, OIN |
|
Champ d'application : |
Laiterie, nourriture, boisson, pharmacie, cosmétique, etc. |
|
Détails de empaquetage : |
Emballage pélliculé pour chaque valve. En dehors de l'emballage sont le carton ou caisses de contreplaqué. Ou selon la demande des clients. |
|
Détails de la livraison : |
Habituellement d'ici 20 jours après réception de l'acompte de T/T. |
Dessin de valve
Date d'actionneur pneumatique
| Double Tableau temporaire de couple d'actionneur pneumatique | |||||
| Taille | Couple (N.M) | Recommandez la taille de valve | |||
| Vanne papillon | Robinet à tournant sphérique | robinet à tournant sphérique de 3 manières | Valve industrielle | ||
| DJ052 | 21 |
DN10-DN50, 0,5" - 2" |
DN10-DN32, 0,5" - 1,25 » |
N/M | N/M |
| DJ063 | 37 |
DN65-DN80, 2,5" - 3,5" |
DN40-DN50, 1,5" - 2" |
DN25-DN32, 1" - 1,25 » |
DN25,1 » |
| DJ075 | 59 | DN100,4 » | 2,5" |
DN40-DN50, 1,5" - 2" |
DN32-DN40, 1,25 » - 1,5" |
| DJ083 | 74 |
DN125-DN150, 5" - 6" |
DN65,3 » | DN65,2.5 » | DN50,2 » |
| DJ092 | 114 | DN200,8 » | DN80 | 3" | DN65,2.5 » |
| DJ105 | 170 |
DN250-DN300, 10" - 12" |
DN100,4 » | DN80 | DN80,3 » |
| DJ125 | 292 | N/M | DN125,5 » | DN100,4 » | DN100,4 » |
| DJ140 | 439 | N/M | DN150,6 » | N/M | DN150,6 » |
| DJ160 | 669 | N/M | DN200,8 » | N/M | DN200,8 » |
| Tableau à simple effet de couple d'actionneur pneumatique | |||||
| Taille | Couple (N.M) | Recommandez la taille de valve | |||
| Vanne papillon | Robinet à tournant sphérique | robinet à tournant sphérique de 3 manières | Valve industrielle | ||
| DJ052-S | 12.5-8.5 |
DN10-DN32, 0,5" - 1,25 » |
DN10-DN15, 0,5" - 0,75" |
N/M |
DN10-DN15, 0,5" - 0,75" |
| DJ063-S | 21.2-13.7 |
DN40-DN50, 1,5" - 2" |
DN25,1 »
|
DN25,1 » | DN25,1 » |
| DJ075-S | 292.2-21.2 | DN65,2.5 » - 3" | DN32,1.25 » |
DN32,1.25 »
|
DN32-1.25 » |
| DJ083-S | 46.5-31.6 | DN80,3.5 » | DN401.5 » | DN40,1.5 » | DN40,1.5 » |
| DJ092-S | 69.3-46.7 | DN100,4 » | DN50,2 » | DN50,2 » | DN50,2 » |
| DJ105-S | 99-63 |
DN200-DN250
|
DN65,2.5 » | N/M | DN65,2.5 » |
| DJ125-S | 159-105 | N/M | DN80,3 » | DN80,3 » | N/M |
| DJ140-S | 260-172 | N/M | DN100,4 » | DN100,4 » | DN80,3 » |
| DJ160-S | 422-279 | N/M | N/M | N/M | DN100,4 » |
Positionneur IL-TOP
| Positionneur pneumatique horizontal IL-TOP 1441 (recommandez la version) | |
|
Description |
| Entrée 4-20mA (version standard) de signal analogue | |
| Contrôle d'autobus de l'entrée 4-20mA (version standard) +MODBUS RS485 de signal analogue | |
| Positionneur pneumatique horizontal IL-TOP 1441 (version de retour) | |
|
Description |
| Entrée /output 4-20mA 0-5/10V (version de signal analogue de retour) | |
| Entrée /output 4-20mA 0-5/10V (version de signal analogue de retour) + version à régulation de processus | |
| Positionneur pneumatique horizontal IL-TOP 1441 - type distinct |
| Positionneur distinct IL-TOP et boîtier de commande C-TOP |
Matériel
Le matériel lié à d'autres : AISI 316L/1,4404
Le matériel dans l'autre partie : AISI 304
Anneau de joint : EPDM FDA 177,2600
Finition de surface d'Inernal : ≤ 0.8μm de Ra
Finition extérieure externe : Commande numérique par ordinateur usinant très bien
Options
Garniture : NBR/MVQ/FPM
Actionneur pneumatique de la double action
Capteur de position inductif
C - tête de contrôle SUPÉRIEURE
Capteur de position
Type de connexion : SMS, RJT, DIN, 3A, etc. d'OIN, maintenu, soudée et fileté.
