Lieu d'origine:
La Chine
Nom de marque:
DONJOY
Certification:
CE,3A,FDA
contactez-nous
Vidéo

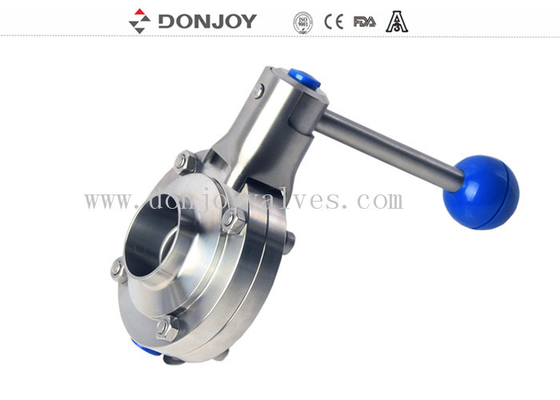

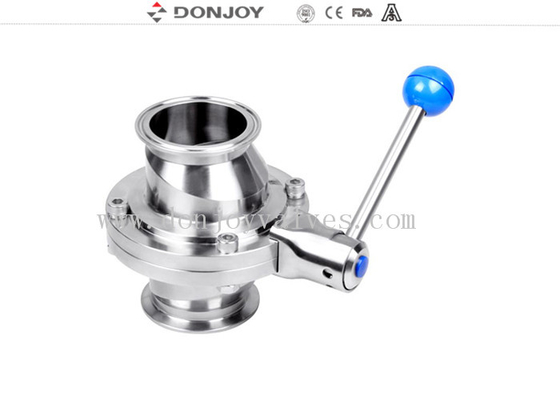

DONJOY soudage manuel à l'arrière-train en acier inoxydable aération de soupape à traction papillon poignée de joint EPDM 10 bar
Spécifications techniques
La pression maximale est de 10 bar ((DN25-DN100), 8 bar (DN125-DN150), 5 bar ((DN200-DN300)
Pression minimale:0.2 Bar
Température de fonctionnement: -10°C à +120°C (EPDM)
0.5-2 mm d'écart entre le disque et le joint
Les spécifications
|
Nom du produit: |
Ventilateur papillon d'aération |
|
Matériau de la carrosserie de la vanne: |
SS304/316L |
|
Matériau du joint: |
L'utilisation de la méthode de dépistage de l'infection par les produits chimiques est interdite.2600 |
|
Pression de travail maximale: |
10 bar |
|
Max.Température de travail: |
120 degrés C |
|
Taille disponible: |
DN10-DN300, 1/2" à 12" |
|
Connexion disponible: |
Clamp/soudure/fil/connexion spéciale |
|
Norme disponible: |
Le système d'exploitation doit être équipé d'un système d'équipement de base. |
|
Fonctionnement: |
Manuel, pneumatique, électrique |
|
Application du manche: |
Manche à deux positions, manche à trois positions, manche à tirer à quatre positions, manche en plastique à plusieurs positions et multiposition poignée en acier inoxydable |
|
Contrôle: |
Positionneur de soupape intelligent / commande C-TOP / capteur de position |
|
Le certificat: |
Le produit doit être soumis à un contrôle médical.177.2600, ISO |
|
Portée de l'application: |
Produits laitiers,aliments, boissons, pharmacie, cosmétiques, etc. |
|
Modèle de poignée en plastique multifonction: |
Le produit doit être présenté à l'autorité compétente. |
|
Installation de la poignée: |
Sur un côté de la vanne |
Le dessin
Conception et caractéristiques
Conception compacte et robuste
Les tailles disponibles sont DN25-DN300 ((1/2"-12")
La poignée multiposition est adaptée jusqu'à DN100/4"
La poignée de traction convient jusqu'à DN25-DN300 ((1/2"-12")
PED97/23CE
La F.D.A.177.2600
Le corps de la vanne peut être modifiable avec n'importe quel type de connexion
Connexion
Les pièces et appareils de construction à l'exclusion des pièces et appareils de construction
Application du projet
Utilisé dans les industries alimentaire, pharmaceutique et chimique.
Principes de fonctionnement
Peut être actionné automatiquement par l'actionneur ou manuellement avec la poignée
La poignée bloque la vanne dans la position OUVERTE ou CLOSE, certainement, il y a l'autre position disponible.
L'actionneur pousse le piston de mouvement axial dans 90 degrés de sorte qu'il contrôle la soupape papillon.
Poignées différentes
1Tirez sur la poignée.
2"Gamme à plusieurs positions" en plastique bleu
3.Gamme à plusieurs positions (acier inoxydable) verrouillable
Détails de l'emballage
Pack de bulles pour chaque valve.
L'emballage extérieur est en carton ou en contreplaqué.
Ou selon la demande des clients.
Détails de la livraison
Habituellement dans les 20 jours après réception de l'acompte T/T.
Le couple de fonctionnement (N.M.)
|
DN25/1" |
DN40/1,5" |
DN50/2 " |
2.5 " |
DN65 |
3 pouces |
DN80 |
DN100/4" |
DN 125 |
DN 150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
