Lieu d'origine:
La Chine
Nom de marque:
DONJOY
Certification:
CE,3A,FDA
Numéro de modèle:
Non.
contactez-nous
Vidéo

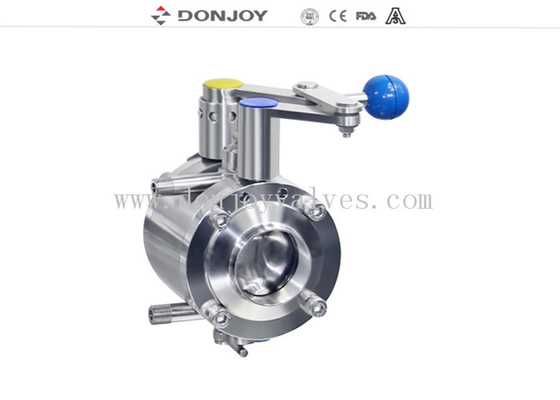

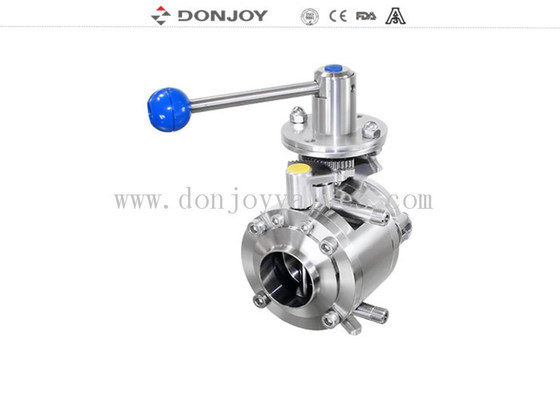

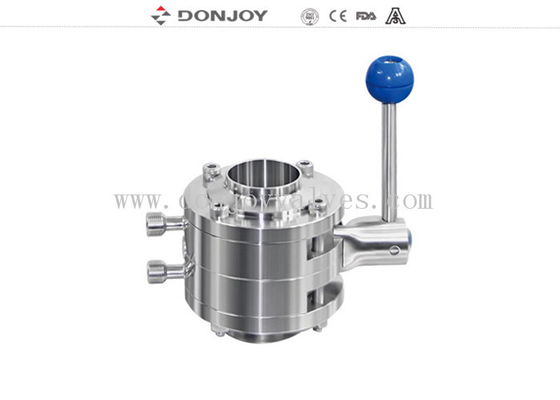

Vanne papillon anti-mélange sanitaire en acier inoxydable DONJOY Economy type B pour le brassage à domicile
Spécifications techniques:
1 vanne 2 protection joint
Les fuites peuvent être drainées pour éviter la contamination des fluides
La cavité de la valve peut être nettoyée par CIP
Fuite visible
Pression max. : 10Bar(DN25-DN100), 8Bar (DN125-DN150), 5Bar( DN200-DN300)
Température de fonctionnement : -10 C° à +130 degrés (EPDM)
Taille:DN25 - DN100, 1" - 4"
Fonctionnement : Pneumatique/manuel interchangeable
Boîtier de commande : C-TOP
Joint : EPDM (standard) FPM/SILICONE/NBR, FDA177.2600
Caractéristiques:
|
Nom du produit : |
Vanne papillon anti-mélange manuelle à souder type B |
|
Matériau du corps de vanne : |
SS304/316L |
|
Matériau du joint : |
EPDM (standard) FPM/SILICIUM/NBR, FDA177.2600 |
|
Pression de travail maximale : |
10Bar |
|
Max.Température de travail : |
120 degrés Celsius |
|
Taille disponible : |
DN25-DN100, 1"-4" |
|
Connexion disponible : |
Pince/soudure/filetage/connexion spéciale |
|
Norme disponible : |
3A/DIN/SMS/RJT/ISO/IDF |
|
Opéré : |
Manuel, pneumatique, électrique |
|
Demande de poignée : |
Poignée à deux positions, poignée à trois positions, traction à quatre positions poignée, poignée en plastique multi-positions et multi-positionspoignée en acier inoxydable |
|
Contrôler: |
Positionneur de vanne intelligent / commande C-TOP / capteur de position |
|
Certificat: |
3A/54-02 (1580), PED/97/23/CE, FDA.177.2600, ISO |
|
Champ d'application : |
Produits laitiers, aliments, boissons, pharmacie, cosmétiques, etc. |
|
Modèle de poignée plastique multi - positions : |
NON.VSB04 / N° VSB06 / N° VSB08 |
|
Installation de la poignée : |
D'un côté de la valve |
Principes de fonctionnement
1. La vanne papillon peut être actionnée automatiquement via l'actionneur ou manuellement avec la poignée
2. La poignée bloque la valve en position ouverte ou fermée, certainement, il y a l'autre position avalibalbe
3. L'actionneur pousse le piston du mouvement axial à 90 degrés afin qu'il contrôle la vanne papillon.
Conception et fonctionnalités
Application
La vanne papillon anti-mélange en tant qu'élément de processus pour la séparation des fluides convient à une variété d'applications :
1 Dans les systèmes CIP pour séparer les fluides CIP
2. Dans les processus de rinçage
3. Dans la gestion de l'eau
4. En tant que vanne d'arrêt de section de tuyau pour séparer les fluides
5. En CIP/Gaz management (brasseries)
6. Aux réservoirs de stockage pour séparer le produit/NEP
7. En tant que vanne de retour CIP dans une matrice de vannes
8. Convient de préférence aux fluides liquides et gazeux sans matières/particules en suspension.
Lien
Serré, soudé et fileté, etc.
Détails de l'' emballage
Emballage à bulles pour chaque valve.
L'emballage extérieur est en carton ou en contreplaqué.
Ou selon la demande des clients.
Détails de livraison
Habituellement dans les 20 jours après réception de l'acompte T/T.
Couple de fonctionnement (NM)
|
DN25/1" |
DN40/1.5" |
DN50/2" |
2,5" |
DN65 |
3" |
DN80 |
DN100/4" |
DN125 |
DN150 |
|
3 |
4 |
5 |
dix |
12 |
14 |
18 |
25 |
40 |
55 |
Diverses poignées :
1. Tirez la poignée
2. Poignée multi-positions (plastique bleu)
3.Poignée multi-positions (acier inoxydable) verrouillable
|
Taille |
L1 |
L2 |
B |
|
|
|
DN10-DN40 |
0,5-1,5" |
126 |
20.2 |
8 |
|
|
DN50 |
2" |
133 |
22.2 |
dix |
|
|
DN65 |
2.5-3" |
144 |
22.2 |
dix |
|
|
DN80-DN100 |
3.5-4" |
160 |
22.2 |
11 |
|
|
DN125-DN150 |
5-6" |
220 |
30.2 |
14 |
|
|
DN200-DN300 |
8-12" |
284 |
30.2 |
14 |
|
Taille |
L1 |
L2 |
B |
|
|
|
DN10-DN40 |
0,5-1,5" |
164 |
20.2 |
8 |
|
|
DN50-DN65 |
2"-3" |
164 |
22.2 |
dix |
|
|
DN80-DN100 |
3.5-4" |
164 |
22.2 |
11 |
|
Taille |
L1 |
L2 |
B |
|
|
|
DN10-DN40 |
0,5-1,5" |
166 |
20.2 |
8 |
|
|
DN50-DN65 |
2"-3" |
166 |
22.2 |
dix |
|
|
DN80-DN100 |
3.5-4" |
166 |
22.2 |
11 |
|
|
DN125-DN150 |
5"-6" |
166 |
30.2 |
14 |
Étiquette : Vanne papillon sanitaire.DONJOY Vanne papillon anti-mélange, Vannes sanitaires
