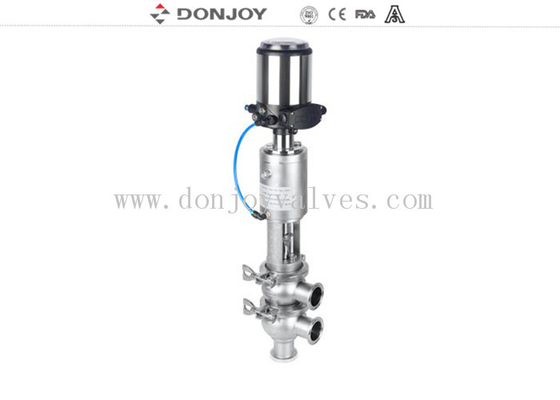

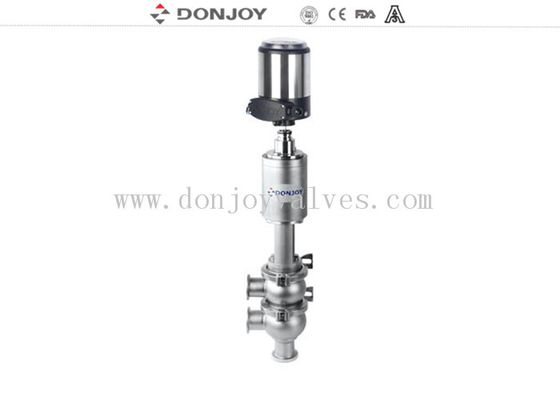

Donjoy TL type 316L soupape sanitaire de retour avec tête de commande

Vanne d'inversion sanitaire à siège unique 316L, type TL avec tête de commande

Spécification

Application

● La vanne à siège de dérivation pneumatique avec unité de commande est une vanne hygiénique à siège unique à commande pneumatique qui a été largement utilisée dans l'industrie de la transformation des aliments, la production de boissons des industries pharmaceutiques et de la chimie fine.
● La vanne à siège est actionnée automatiquement par des actionneurs pneumatiques à simple ou double effet avec de l'air comprimé pour pousser la tige afin de positionner la vanne en position ouverte ou fermée.
● Les actionneurs à vérin à simple effet tournent de 180 degrés pour obtenir une vanne normalement ouverte et normalement fermée.

Spécifications techniques

● Taille : DN25 / 1 " à DN100 / 4"
● Température : 130 ℃
● Pression : 10 bar
● Alimentation en air : 4-7 bar
● Matériau : ASTM 304 / 1.4301,316L / 1.4404
● Joint : EPDM, FPM, HNBR, FDA177.2600
● Traitement : Ra <0.8μm
● Certificat : 3-A-53-06, PED / 97/23 / CE, FDA177.2600
Unité de commande :
● Alimentation : DC 24V ± 10%
● Simple effet (standard), double effet (option)
● Fonction de retour de position de vanne à réglage automatique
● Prend en charge le signal analogique (4-20mA) et la sortie électrique (DC24V)
● Prise en charge du BUS AS-I
● Prend en charge le fonctionnement manuel et automatique

Matériau
Le matériau en contact avec les autres : AISI 316L / 1.4404
Le matériau dans d'autres parties : AISI 304
Joint torique : EPDM FDA 177.2600
Finition de surface interne : Ra ≤ 0,8μm
Finition de surface externe : Usinage fin CNC

Certificat
3A/54-02 (1580),PED/97/23/CE,FDA.177.2600, ISO

Dessin

Combinaison du corps de vanne

Si vous avez besoin de plus d'informations, veuillez nous contacter directement

Tag : Vanne à siège Donjoy, Vanne d'inversion, Vanne d'arrêt
