Lieu d'origine:
LA CHINE
Nom de marque:
DONJOY
Certification:
CE,3A,FDA
Numéro de modèle:
Type 21
contactez-nous

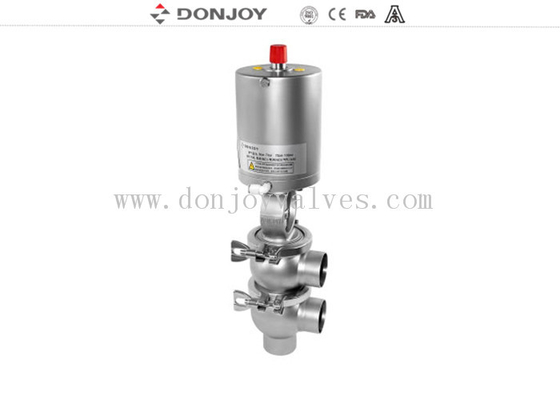

316L Retour en arrière pneumatique pharmaceutique en acier inoxydable à siège dévié
Les caractéristiques du système de freinage doivent être définies en fonction de l'état de l'appareil.
| Nom de l'article | Valve d'inversion du siège pneumatique en acier inoxydable |
| Taille | DN25-DN100,1 "-4" |
| Température de fonctionnement | -10 °C à 120 °C EPDM, (140 °C pour le SIP, max 30 min) |
| Pression de travail | 10 bar, 145 psi |
| Pression d'air comprimé | 50,0 à 7,0 bar |
| Connexion aérienne | G1/8 " (BSP) |
| Finition de la surface interne | Ra < 0,8 μm |
| Finition de surface extérieure | Sable de ballast ou vernis à miroirs |
| Matériel | Pour les appareils de type AISI316L |
| Accoudoir (standard) | Le EPDM est conforme à la FDA 177.2600 |
| Résistant à l'usure | FPM conforme à la FDA 177.2600 |
| Les liens | DIN, SMS, RJT, FDI |
| Fonctionnement pneumatique normal | Actifs pneumatiques à action unique |
| Fonctionnement pneumatique facultatif | d'une capacité de sortie supérieure ou égale à 1000 W |
| Option 2 | Capteur de position externe |
| Option n° 3 | Barrière de vapeur (si la stérilisation de l'arbre est requise) |
| Option 4 | Isolement de la veste du corps |
| Option n° 5 | Régulateur de position de vanne |
| Option n° 6 | Appareil d'actionnement à double arrêt |
| Option 7 | Cavité de soupape de type diaphragme |
| Option n° 8 | Unité de contrôle C-TOP. |
● la soupape pneumatique de détournement de siège avec unité de commande est une soupape hygiénique à un seul siège pneumatique largement utilisée dans l'industrie de transformation alimentaire,production de boissons dans les industries pharmaceutique et chimique fine.
● La soupape de siège actionnée automatiquement par des actionneurs pneumatiques à action simple ou double à air comprimé pour pousser l'arbre vers la position ouverte ou fermée de la soupape.
● Les actionneurs à cylindre unique tournent de 180° pour obtenir une valve normalement ouverte et normalement fermée.
● Taille: de 25 à 100 centimètres
● Température: 130 °C
● Pression: 10 bar
● alimentation en air: 4 à 7 bar
● Matériau utilisé: ASTM 304 / 1.4301316 litres et demi.4404
● Sceau: EPDM, FPM, HNBR, FDA177.2600
● Traitement: Ra < 0,8 μm
● Certificat: 3-A-53-06, PED / 97/23 / CE, FDA177.2600

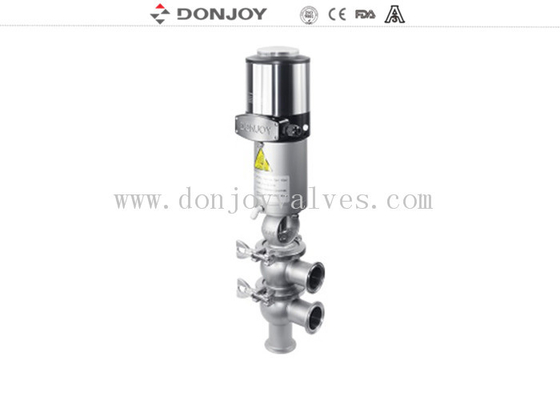

Unité de commande:
● Puissance: 24 V de courant continu ± 10%
● Une seule action (standard), une double action (optionnel)
● Autotuning Fonction de rétroaction de la position de la vanne
● Prend en charge le signal analogique (4-20mA) et la sortie électrique (DC24V)
● Prise en charge du bus AS-I
● Prend en charge le fonctionnement manuel et automatique
Matériel
Le matériau relié aux autres: AISI 316L / 1.4404
Les matières utilisées dans l'autre partie: AISI 304
Une bague de scellé: EPDM FDA 177.2600
Finition de la surface interne: Ra ≤ 0,8 μm
Finition de surface extérieure: usinage CNC fin
Certificat
3A/54-02 (1580),PED/97/23/CE,FDA.177.2600, ISO
Le dessin
Les caractéristiques de l'appareil sont les suivantes:
Si vous avez besoin de plus d'informations, veuillez nous contacter directement
