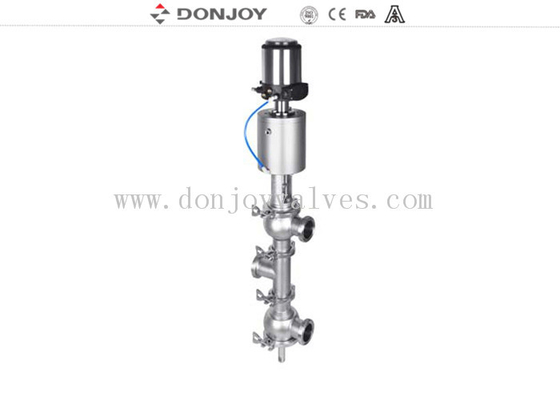

Ventilateur d'inversion du siège de l'actionneur pneumatique type T

Retour en arrière du siège de déviation en acier inoxydable pharmaceutique soupape pneumatique de type T avec Il-Top

Spécification

Application du projet

● la soupape pneumatique de détournement de siège avec unité de commande est une soupape hygiénique à un seul siège pneumatique largement utilisée dans l'industrie de transformation alimentaire,production de boissons dans les industries pharmaceutique et chimique fine.
● La soupape de siège actionnée automatiquement par des actionneurs pneumatiques à action simple ou double à air comprimé pour pousser l'arbre vers la position ouverte ou fermée de la soupape.
● Les actionneurs à cylindre unique tournent de 180° pour obtenir une valve normalement ouverte et normalement fermée.

Spécifications techniques

● Taille: de 25 à 100 centimètres
● Température: 130 °C
● Pression: 10 bar
● alimentation en air: 4 à 7 bar
● Matériau utilisé: ASTM 304 / 1.4301316 litres et demi.4404
● Sceau: EPDM, FPM, HNBR, FDA177.2600
● Traitement: Ra < 0,8 μm
● Certificat: 3-A-53-06, PED / 97/23 / CE, FDA177.2600
Unité de commande:
● Puissance: 24 V de courant continu ± 10%
● Une seule action (standard), une double action (optionnel)
● Autotuning Fonction de rétroaction de la position de la vanne
● Prend en charge le signal analogique (4-20mA) et la sortie électrique (DC24V)
● Prise en charge du bus AS-I
● Prend en charge le fonctionnement manuel et automatique

Matériel
Le matériau relié aux autres: AISI 316L / 1.4404
Les matières utilisées dans l'autre partie: AISI 304
Une bague de scellé: EPDM FDA 177.2600
Finition de la surface interne: Ra ≤ 0,8 μm
Finition de surface extérieure: usinage CNC fin

Certificat
3A/54-02 (1580),PED/97/23/CE,FDA.177.2600, ISO

Le dessin

Les caractéristiques de l'appareil sont les suivantes:

Si vous avez besoin de plus d'informations, veuillez nous contacter directement
