Vanne Mixproof Double Siège E-C Soudure DN100 SS316L

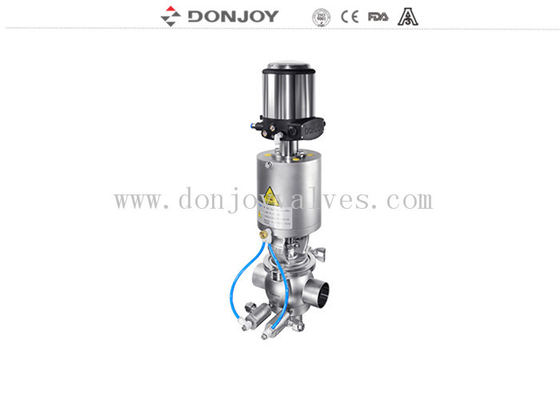

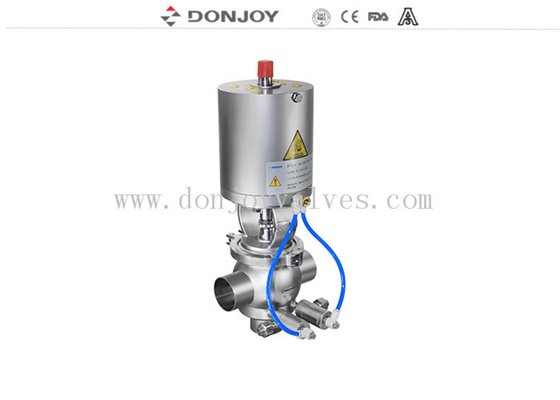

Vanne Mixproof à Double Siège SS316L avec Ctop avec NEP et SEP, Série E-C

Spécification

Caractéristiques de conception

● Alimentation NEP externe
● Par défaut avec actionneur pneumatique normalement fermé
● Conception compacte et robuste, corps sphériques forgés
● Conception équilibrée en pression
● Corps monobloc et Corps bridé au choix
● Une large sélection de combinaisons de corps différentes.
● Démontage facile en relâchant la bride
● Pièces de nettoyage/stérilisation en option
● 100% testé hydrauliquement / 100% inspecté

Applications

◆La vanne pneumatique à double siège est conçue pour répondre aux besoins lorsqu'il y a deux flux de produits différents à travers la même vanne, garantissant à la fois d'empêcher le mélange des fluides et d'être pratique pour surveiller l'état de fonctionnement. La vanne est utilisée dans les produits laitiers, les boissons, la bière et autres exigences de haute pureté des systèmes de tuyauterie de process.
◆Cette vanne est normalement fermée (NF) et contrôlée à distance par air comprimé. Cette vanne est accompagnée de deux petites vannes pneumatiques (Normalement ouvertes) pour surveiller les fuites d'étanchéité de la vanne
◆Le plongeur (tige supérieure à l'intérieur d'une vanne de dérivation) possède deux joints, qui forment une chambre de fuite l'un entre l'autre. Le fluide de fuite s'écoule dans la chambre et se décharge par la vanne de détection. L'alimentation en air de l'actionneur peut rendre la vanne propre en place. Pendant le nettoyage, le fluide s'écoule directement vers le plongeur. Cette vanne est insensible à l'effet de coup de bélier

Principes de fonctionnement
●Cette vanne est normalement fermée (NF), contrôlée à distance par air comprimé. Cette vanne est accompagnée de deux petites vannes pneumatiques, une pour la surveillance, une autre pour la NEP.
● Le plongeur (tige supérieure à l'intérieur d'une vanne de dérivation) possède deux joints qui forment une chambre de fuite l'un entre l'autre. Le fluide de fuite s'écoule dans la chambre et se décharge par la vanne de détection. L'alimentation en air de l'actionneur peut rendre la vanne propre en place (voir figure 2).
● Pendant le nettoyage, le fluide s'écoule directement vers le plongeur. Cette vanne est insensible à l'effet de coup de bélier.


Dessin

Combinaison de corps de vanne


Sélection de fonctions

Utilisation également pour collecteur, Exemples d'un collecteur standard




Mots-clés :  Vanne à double étanchéité, Vanne anti-mélange, Vanne Donjoy
