Lieu d'origine:
LA CHINE
Nom de marque:
DONJOY
Certification:
CE,3A,FDA
Numéro de modèle:
TUL/TUR
contactez-nous
Vidéo
Vidéo
Vidéo
Vidéo

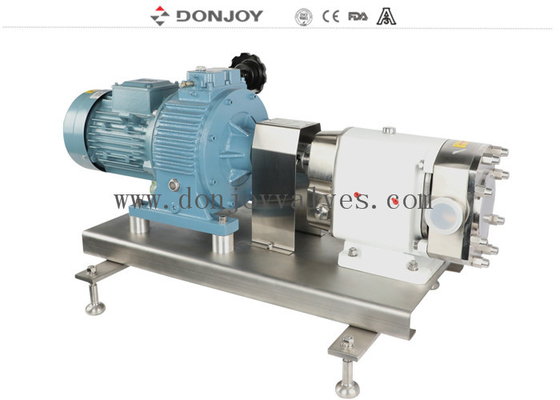

TUL-60 pompe à lobe rotatif avec moteur de réglage manuel mécanique avec moteur pour le miel
Caractéristique technique
A. Transmission variable en continu au niveau du moteur
B. Boîte de vitesses du moteur réglable par convertisseur de fréquence
C. Transmission de sortie à vitesse fixe
Définition
Les options
1- Sélection mécanique: SIC/SICE/EPDM, TC/TC, EPDM
2- Un seul joint, un double joint mécanique
3- Rotors: 2 rotors de sortie, 3 rotors de sortie, rotors papillons, rotors papillons simples
4- joints: FPM, NBR, EPDM
5. soupape de soulagement à l'avant de la couverture externe par
6. Ventilateur de sécurité intégré
7Vêtement chauffant
8Une veste chauffante complète.
9. Série TUR verticale ou série TUL horizontale
10. Différents lecteurs et correctifs
11Montage sur une base en acier inoxydable
12. connexion: pince ((DIN32676,3A,ISO), fil ((DIN,SMS,RJT,IDF), soudure à bout, bride
13Type de moteur B5 fréquence du moteur 50 Hz, 60 Hz
14. tension (v) 220-240, 360-400, 420-460, 630-690
Les spécifications
|
Nom du produit: |
TUL-60 pompe à lobe rotatif avec moteur de réglage manuel mécanique avec moteur pour le miel |
|
Matériau: |
Le numéro de téléphone est SS304/SS316L/1.4301/1.4404 |
|
Matériau du joint: |
SIC/SIC/EPDM (norme approuvée par la FDA) |
|
Max. débit: |
62 m3/h / 395 GPM |
|
Max.pression: |
12 bar/ 174 PSI |
|
Max. tournée: |
1450 tours par seconde |
|
Type de rotor: |
Papillon à deux feuilles, à trois feuilles, papillon de signalisation |
| Installation | Peut être installé avec convertisseur de fréquence |
| convertisseur de fréquence | Optionnel |
|
Étanchéité mécanique: |
Le code de conduite est le code de conduite de l'appareil. |
|
Voltage: |
110 V, 220 V, 380 V |
|
Moteur: |
ABB,SEW, 50 Hz/ 60 Hz |
|
Traitement de surface: |
Polie à l'intérieur et sablée à l'extérieur |
|
Connexion disponible: |
Clampe, filetage, soude à bout, bride |
|
Disponible en série: |
Le numéro de série de l'appareil est le numéro de série de l'appareil |
|
Fonctionnement: |
Électrique |
|
Le certificat: |
Les États membres doivent veiller à ce que les mesures prises par les autorités compétentes soient conformes à l'avis du comité de pilotage. |
|
Portée de l'application: |
Produits laitiers, aliments, boissons, pharmacie, cosmétiques, etc. |
Conception et caractéristiques
1. TUL horizontale, TUR vétricale
2. Construction à axe nu
3- Conception hygiénique de la fixation des rotors
4- Sceaux mécaniques sanitaires, facile à nettoyer et à entretenir
5Appliqué au nettoyage et à la stérilisation de la CIP.
6. selon la norme USA 3A
Applications
Cette pompe est conçue pour le transfert de supports visqueux et peu visqueux dans les industries alimentaire, cosmétique et pharmaceutique.
Les principes
1Au fur et à mesure que les lobes tournent, l'espace sur le côté du suciton augmente à mesure que l'un des lobes est éloigné de l'autre, créant ainsi un vide partiel qui attire le fluide dans la chambre de pompage.
2Au fur et à mesure de leur rotation par les arbres, chaque lobe est rempli de façon consécutive et le fluide est déplacé vers le côté de la livraison.Les petits espaces entre les robes et entre les lobes et les parois du corps de la pompe assurent que les espaces sont dûment remplis.
3Le boîtier de la pompe est complètement rempli et le fluide s'échappe par les dents des lobes et est forcé contre les parois des espaces.
Les rotors de la pompe choisissent
Connexion d'entrée et de sortie de la pompe
Modèle et poids de la pompe
| PModèle UMP | Le couple de l'arbre d'entrée ((NM) | Charge radiale axiale maximale (N) | Taille de la connexion de diamètre intérieur [mm] |
Taille maximale théorique recommandée des particules molles [mm] |
Poids de la pompe nue [kg] |
| Le STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| Le TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| Le TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| Le TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| Le TÜL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| Le TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| Le TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| Le TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| Le TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| Le modèle TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| Le TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| Le TUL-125 | 416 | 2588 | 125 | 40 | 165 |
Pompes de lobe courbe
Dessin de la pompe de Lobe
Avantage concurrentiel
Donjoy est la seule entreprise qui passe neuf séries de produits par l'organisation américaine de certification 3A dans le domaine des pompes et vannes sanitaires asiatiques.
