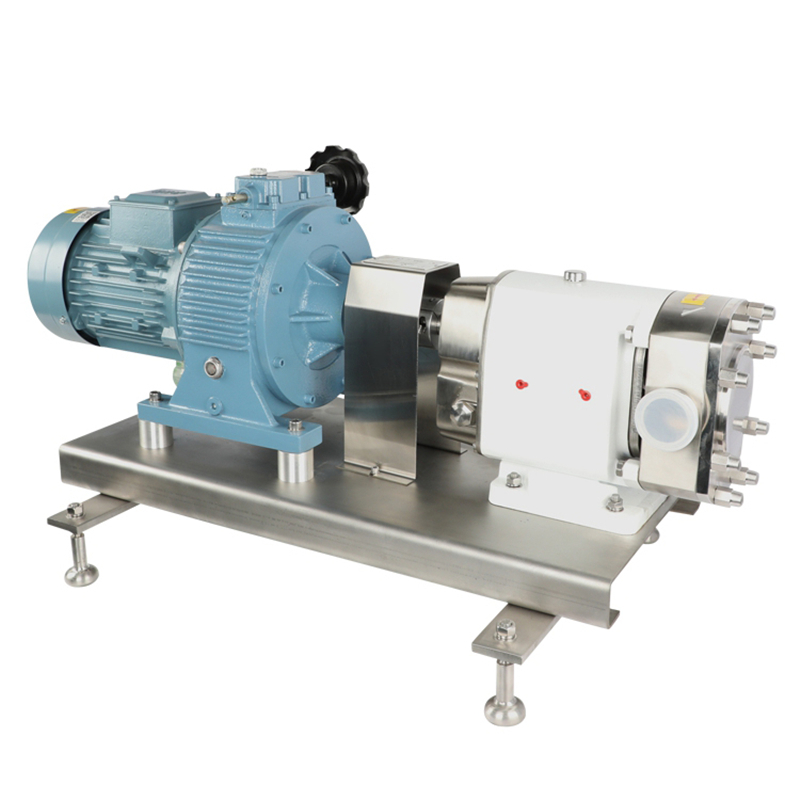

Pompe à lobe rotatif Donjoy avec 3 rotors de sortie pour le transfert de chocolat
Caractéristique technique
A. Transmission variable en continu au niveau du moteur
B. Boîte de vitesses du moteur réglable par convertisseur de fréquence
C. Transmission de sortie à vitesse fixe
Les spécifications
| Nom du produit: | TUL-60 pompe à lobe rotatif avec moteur de réglage manuel mécanique avec moteur pour le miel |
| Matériau: | Le numéro de téléphone est SS304/SS316L/1.4301/1.4404 |
| Matériau du joint: | SIC/SIC/EPDM (norme approuvée par la FDA) |
| Max. débit: | 62 m3/h / 395 GPM |
| Max.pression: | 12 bar/ 174 PSI |
| Max. tournée: | 1450 tours par seconde |
| Type de rotor: | Papillon à deux feuilles, à trois feuilles, papillon de signalisation |
| Installation | Peut être installé avec convertisseur de fréquence |
| convertisseur de fréquence | Optionnel |
| Étanchéité mécanique: | Le code de conduite est le code de conduite de l'appareil. |
| Voltage: | 110 V, 220 V, 380 V |
| Moteur: | ABB,SEW, 50 Hz/ 60 Hz |
| Traitement de surface: | Polie à l'intérieur et sablée à l'extérieur |
| Connexion disponible: | Clampe, filetage, soude à bout, bride |
| Disponible en série: | Le numéro de série de l'appareil est le numéro de série de l'appareil |
| Fonctionnement: | Électrique |
| Le certificat: | Les États membres doivent veiller à ce que les mesures prises par les autorités compétentes soient conformes à l'avis de la Commission. La F.D.A.177.2600, ISO9001/2008 |
| Portée de l'application: |
Produits laitiers, aliments, boissons, pharmacie, cosmétiques, etc. |
Définition
Les options
1- Sélection mécanique: SIC/SICE/EPDM, TC/TC, EPDM
2- Un seul joint, un double joint mécanique
3- Rotors: 2 rotors de sortie, 3 rotors de sortie, rotors papillons, rotors papillons simples
4- joints: FPM, NBR, EPDM
5. soupape de soulagement à l'avant de la couverture externe par
6. Ventilateur de sécurité intégré
7Vêtement chauffant
8Une veste chauffante complète.
9. Série TUR verticale ou série TUL horizontale
10. Différents lecteurs et correctifs
11Montage sur une base en acier inoxydable
12. connexion: pince ((DIN32676,3A,ISO), fil ((DIN,SMS,RJT,IDF), soudure à bout, bride
13Type de moteur B5 fréquence du moteur 50 Hz, 60 Hz
14. tension (v) 220-240, 360-400, 420-460, 630-690
Donjoy Pump est une pompe à cylindre de qualité alimentaire, de construction robuste, peu d'entretien, rentable, hygiénique, conforme aux normes ASME BPE, EHEDG, US 3-A,Norme d'hygiène de la FDA, la pompe la plus couramment utilisée pour transférer des fluides solides et particules à haute viscosité. Elle offre une gamme complète de pompes destinées à des applications hygiéniques dans les industries alimentaire, laitière, des boissons,les soins à domicile, les soins personnels et les industries pharmaceutiques...
Description de la pompe à conduites sanitaires TU-L/R
Les pompes à lobe rotatif Donjoy offrent des performances fiables, un fonctionnement sans problème et une efficacité énergétique supérieure pour des applications exigeantes.La série TU est une configuration standardLa série STU est entièrement en acier inoxydable, ce qui en fait un excellent choix pour les tâches qui nécessitent des pompes à l'épreuve de la contamination afin de respecter des normes élevées d'hygiène, de faible cisaillement et de faible pulsation.Cette pompe homologuée 3-A gère à la fois le nettoyage en place et la stérilisation en place et peut être fournie avec une documentation approfondie pour soutenir les exigences de validation strictes.
Les principes
1Au fur et à mesure que les lobes tournent, l'espace sur le côté du suciton augmente à mesure que l'un des lobes est éloigné de l'autre, créant ainsi un vide partiel qui attire le fluide dans la chambre de pompage.
2Au fur et à mesure de leur rotation par les arbres, chaque lobe est rempli de façon consécutive et le fluide est déplacé vers le côté de la livraison.Les petits espaces entre les robes et entre les lobes et les parois du corps de la pompe assurent que les espaces sont dûment remplis.
3Le boîtier de la pompe est complètement rempli et le fluide s'échappe par les dents des lobes et est forcé contre les parois des espaces.
Connexion d'entrée et de sortie de la pompe
Modèle et poids de la pompe
| PModèle UMP | Le couple de l'arbre d'entrée ((NM) | Charge radiale axiale maximale (N) | Taille de la connexion de diamètre intérieur [mm] |
Taille maximale théorique recommandée des particules molles [mm] |
Poids de la pompe nue [kg] |
| Le STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| Le TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| Le TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| Le TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| Le TÜL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| Le TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| Le TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| Le TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| Le TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| Le modèle TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| Le TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| Le TUL-125 | 416 | 2588 | 125 | 40 | 165 |
Pompes de lobe courbe
Nom de l'article: Donjoy Lobe pompe, pompe rotative, pompe alimentaire
